Описание

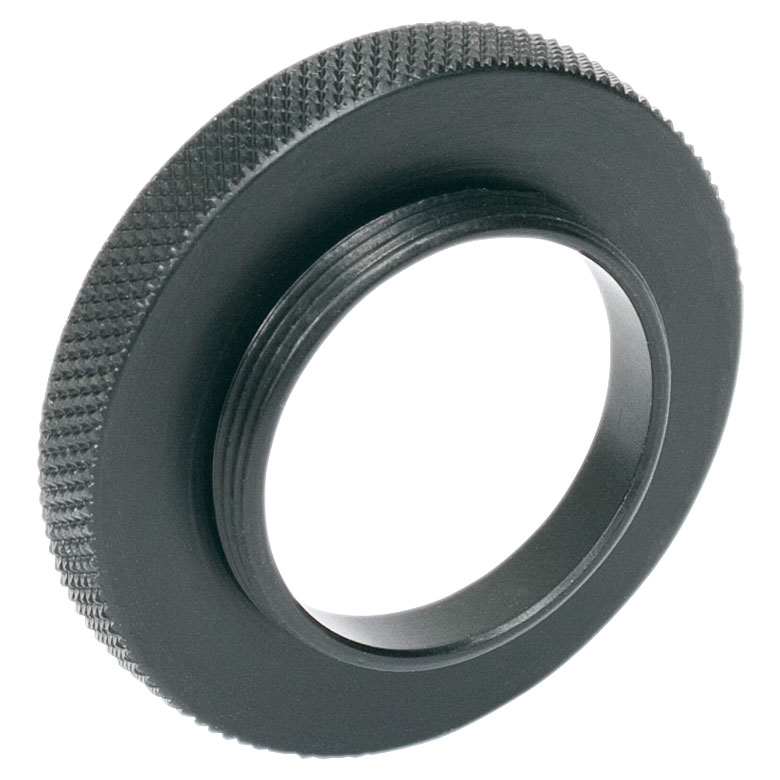

RMSA6 — внешняя резьба RMS и внутренняя резьба C-Mount в одном механическом переходнике. C-Mount: номинальная резьба 1"-32; RMS: 0,800"-36. Используют для механического соединения микроскопного интерфейса с отдельными модулями C-Mount.
Для подбора проверяют пол резьбы на каждой стороне, номинальный диаметр, шаг, длину захода и наличие свободного проходного отверстия под световой пучок.
При работе с объективом важно, чтобы наружная часть адаптера не касалась линзового блока и не уменьшала допустимое рабочее расстояние. В документации на сопряжённую головку должна быть указана подходящая посадка.
Типичные операции: установка оптических оправ на микроскопный револьвер, соединение тубусных узлов, сервисная замена компонентов и изготовление испытательных микроскопных оснасток.
При сборке переходник навинчивают от руки до правильной посадки, не допуская перекоса витков; применение инструмента без необходимости может повредить тонкую микроскопную резьбу.
Переходник изменяет механическое сопряжение, но не преобразует числовую апертуру, фокусное расстояние или спектральную коррекцию оптической системы. Дополнительная осевая толщина может повлиять на положение фокальной плоскости.
Для модели RMSA6 важно учитывать ограничение: механическое соединение не гарантирует соблюдения рабочего отрезка C-Mount 17,526 мм для камеры. При выборе нельзя переносить характеристики соседних модификаций автоматически: совпадающий тип оборудования ещё не подтверждает одинаковые посадочные размеры, покрытие, способ фиксации или предельную нагрузку.
Ключевой практический параметр RMSA6 — конкретная пара сопрягаемых резьб. Перед закупкой инженер должен проверить внутренний и наружный профили, чтобы исключить неподходящий шаг, повреждение посадочного гнезда и изменение расстояния до образца.
Для RMSA6 полезно заранее составить схему «держатель → переходник → оптический элемент» и обозначить направление ввинчивания. Если используются два последовательно установленных переходника, накапливается осевая длина, потенциально изменяющая рабочее положение оптики. Узел после установки проверяют на отсутствие перекоса и виньетирования.
Характеристики
- Артикул: RMSA6
- Тип изделия: резьбовой адаптер
- Каталожное исполнение: Переходник с внешней резьбой RMS и внутренней резьбой C-Mount
- Конструкция: Внешняя резьба RMS и внутренняя резьба C-Mount в одном механическом переходнике
- Монтажный и рабочий интерфейс: C-Mount: номинальная резьба 1"-32; RMS: 0,800"-36
- Конкретная задача: Используют для механического соединения микроскопного интерфейса с отдельными модулями C-Mount
- Важное условие выбора: Механическое соединение не гарантирует соблюдения рабочего отрезка C-Mount 17,526 мм для камеры
Отрасли применения
- Интеграция объективов в экспериментальные микроскопы: используют для механического соединения микроскопного интерфейса с отдельными модулями c-mount.
- Сервисная замена оптических модулей с различной резьбой: используют для механического соединения микроскопного интерфейса с отдельными модулями c-mount.
- Разработка микроскопных и измерительных приборов: используют для механического соединения микроскопного интерфейса с отдельными модулями c-mount.
