Поставщик
|
Edmund Optics |
|
Артикул
|
15-770 |
|
Покрытие
|
Aluminium |
|
Размер
|
25 x 25 мм |
|
Толщина (мм)
|
6.00 ±0.5 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Соответствие |
|
Спектральный порядок (м)
|
1 |
|
Основа
|
840R |
|
Поляризация
|
Неполяризованная |
|
Выравнивание штрихов по краю (°)
|
±0.15 |
|
Центрирование размеченной области на подложке (мм)
|
±1 |
|
Отраженный волновой фронт, RMS
|
λ/4 |
|
Тип
|
Отражающая дифракционная решётка |
|
Плотность штрихов (штрих / мм)
|
75 |
|
Подложка
|
Термополированное стекло |
|
Конструкция
|
Линейчатая решетка |
|
Покрытие
|
Алюминий |
|
Чистая апертура (%)
|
>90 |
|
Размеры (мм)
|
25x25 ±0.1 |
|
Угол блеска (°)
|
22 |
|
Длина волны блеска (нм)
|
10000 |
|
Диапазон длин волн (нм)
|
7000 - 16000 |
Описание

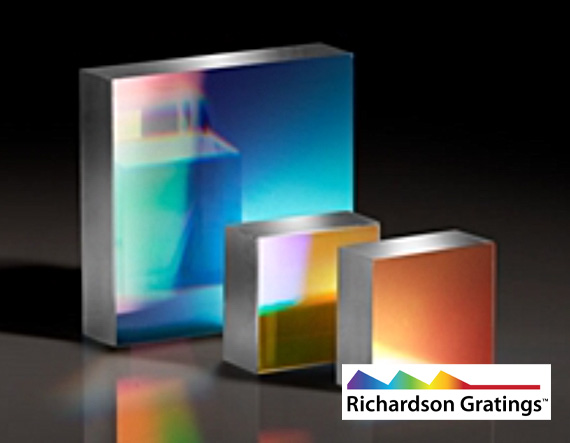

Высокоэффективная отражающая дифракционная решётка 15-770 от Edmund Optics с плотностью 75 штр./мм и длиной волны блеска 10000 нм (10 мкм) предназначена для работы в дальнем инфракрасном диапазоне. Размер решётки 25 x 25 мм. Решётка изготовлена методом нарезания (ruled grating), что обеспечивает высокую эффективность в заданном спектральном порядке.
Длина волны блеска 10000 нм означает, что решётка оптимизирована для максимальной эффективности на этой длине волны, что делает её идеальной для CO₂-лазеров (10,6 мкм) и тепловизионных систем. Решётка используется для разложения света в спектр в ИК-спектрометрах и монохроматорах, а также для селекции длин волн в лазерных резонаторах.
Решётка поставляется без оправы и требует аккуратного обращения, так как её рабочая поверхность чувствительна к загрязнениям. Высокая эффективность и низкое рассеяние обеспечивают точность спектральных измерений. Применяется в научных исследованиях, промышленном контроле и системах дистанционного зондирования.
Характеристики
- Тип: отражающая дифракционная решётка
- Плотность: 75 штр./мм
- Длина волны блеска: 10000 нм
- Размер: 25 x 25 мм
- Высокая эффективность в ИК
- Поставляется без оправы
Отрасли применения
Решётка 15-770 используется в ИК-спектрометрах, монохроматорах, системах дистанционного зондирования, лазерных резонаторах и научных исследованиях.
Описание продукции:
- Отражение волнового фронта величиной λ/4;
- Высокие допуски на размеры;
- Допуск на расстояние между канавками <0.05%.
Высокоэффективные отражающие решетки предназначены для стабильной работы. Такой высокий уровень повторяемости упрощает проектирование OEM-систем и снижает потребность в утомительной регулировке центровки. Благодаря отраженному волновому фронту λ/4 и дифракционной эффективности до 90% эти решетки удовлетворяют потребности самых требовательных приложений. Высокоэффективные отражающие решетки имеют покрытие из чистого алюминия, что позволяет использовать их в диапазоне длин волн от 300 до 1850 нм.
Примечание. Неокрашенные алюминиевые покрытия хрупкие, и при обращении с ними необходимо соблюдать осторожность.
