Поставщик
|
Edmund Optics |
|
Артикул
|
15-763 |
|
Покрытие
|
Aluminium |
|
Размер
|
12.7 x 12.7 мм |
|
Тип
|
Отражающая дифракционная решётка |
|
Плотность штрихов (штрих / мм)
|
600 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Соответствие |
|
Спектральный порядок (м)
|
1 |
|
Основа
|
260R |
|
Поляризация
|
S, P и средняя |
|
Выравнивание штрихов по краю (°)
|
±0.15 |
|
Центрирование размеченной области на подложке (мм)
|
±1 |
|
Отраженный волновой фронт, RMS
|
λ/4 |
|
Диапазон длин волн (нм)
|
350 - 800 |
|
Толщина (мм)
|
6.00 ±0.5 |
|
Подложка
|
Термополированное стекло |
|
Конструкция
|
Линейчатая решетка |
|
Покрытие
|
Алюминий |
|
Чистая апертура (%)
|
>90 |
|
Размеры (мм)
|
12.7x12.7 ±0.1 |
|
Угол блеска (°)
|
8.6 |
|
Длина волны блеска (нм)
|
500 |
Описание

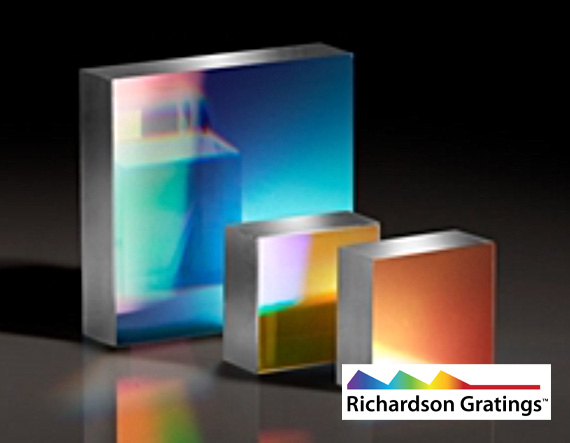

Высокоэффективная отражающая дифракционная решётка 15-763 производства Richardson Gratings (поставляется Edmund Optics) имеет пространственную частоту штрихов 600 штрихов/мм, длину волны блеска 500 нм (середина видимого спектра) и компактный размер 12,7 × 12,7 мм. Механически нарезанный профиль штрихов с блеском на 500 нм обеспечивает высокую дифракционную эффективность именно в зелёно-жёлтой области спектра, типичной рабочей точке для многих оптических спектрометров видимого диапазона.
Compact-формат решётки (12,7 × 12,7 мм) хорошо подходит для встраивания в малогабаритные и OEM-спектрометры, где габариты диспергирующего элемента напрямую определяют общий размер прибора, а также для замены в существующих компактных спектрометрических модулях при выходе штатной решётки из строя.
Richardson Gratings — признанный на рынке производитель прецизионных дифракционных решёток с длительной историей выпуска для научного и промышленного спектрального приборостроения, что обеспечивает предсказуемое, воспроизводимое качество дифракционной картины при замене или проектировании новых спектрометрических модулей.
Характеристики
- Артикул: 15-763; производитель: Richardson Gratings (Edmund Optics)
- Тип: отражающая дифракционная решётка (ruled, с блеском)
- Пространственная частота: 600 штрихов/мм
- Длина волны блеска: 500 нм
- Размер: 12,7 × 12,7 мм
- Профиль штрихов: пилообразный (ruled), компактный формат
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Волоконно-оптические линии связи
- Спектроскопия и аналитическое приборостроение
- Научные исследования и опытно-конструкторские работы
- Компактные и OEM-спектрометры видимого диапазона
- Научное и промышленное спектральное приборостроение
Описание продукции:
- Отражение волнового фронта величиной λ/4;
- Высокие допуски на размеры;
- Допуск на расстояние между канавками <0.05%.
Высокоэффективные отражающие решетки предназначены для стабильной работы. Такой высокий уровень повторяемости упрощает проектирование OEM-систем и снижает потребность в утомительной регулировке центровки. Благодаря отраженному волновому фронту λ/4 и дифракционной эффективности до 90% эти решетки удовлетворяют потребности самых требовательных приложений. Высокоэффективные отражающие решетки имеют покрытие из чистого алюминия, что позволяет использовать их в диапазоне длин волн от 300 до 1850 нм.
Примечание. Неокрашенные алюминиевые покрытия хрупкие, и при обращении с ними необходимо соблюдать осторожность.
