Поставщик
|
Edmund Optics |
|
Артикул
|
15-765 |
|
Покрытие
|
Aluminium |
|
Размер
|
12.5 x 25 мм |
|
Тип
|
Отражающая дифракционная решётка |
|
Плотность штрихов (штрих / мм)
|
600 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Соответствие |
|
Spectral Order (m)
|
1 |
|
Master Reference
|
260R |
|
Поляризация
|
S, P и средняя |
|
Выравнивание штрихов по краю (°)
|
±0.15 |
|
Центрирование размеченной области на подложке (мм)
|
±1 |
|
Отраженный волновой фронт, RMS
|
λ/4 |
|
Диапазон длин волн (нм)
|
350 - 800 |
|
Толщина (мм)
|
6.00 ±0.5 |
|
Подложка
|
Термополированное стекло |
|
Конструкция
|
Линейчатая решетка |
|
Покрытие
|
Алюминий |
|
Чистая апертура (%)
|
>90 |
|
Размеры (мм)
|
12.5x25 ±0.1 |
|
Угол блеска (°)
|
8.6 |
|
Длина волны блеска (нм)
|
500 |
Описание

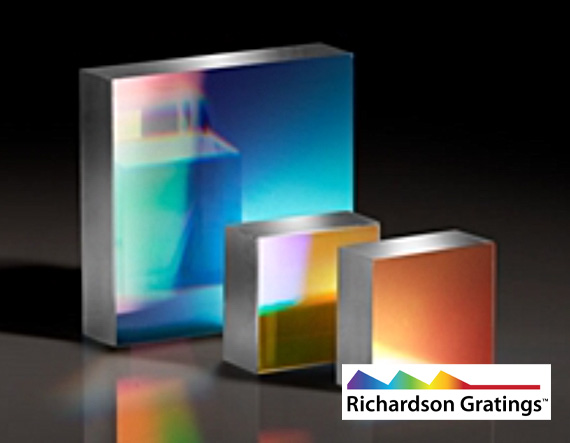

Высокоэффективная отражающая дифракционная решётка с плотностью 600 штрихов на миллиметр предназначена для спектрального разложения света и направления отдельных длин волн в разные угловые положения. Размер 12,5 × 25 мм позволяет использовать элемент в компактных спектрометрах, монохроматорах и лабораторных анализаторах. Длина волны блеска 500 нм указывает на направление, в котором решётка оптимизирована для повышенной дифракционной эффективности.
При падении полихроматического излучения на периодическую структуру каждая длина волны дифрагирует под своим углом. В отражательной конфигурации свет не проходит через подложку, что удобно для УФ и видимых систем. Положение решётки, угол падения и выбранный порядок дифракции определяют спектральное разрешение и рабочую область прибора.
Элемент может работать в спектрометрах, системах измерения эмиссии, флуоресценции и поглощения. Для получения корректных данных необходимо подавлять паразитный свет, использовать входные и выходные щели и учитывать возможное перекрытие порядков. Рабочую поверхность нельзя касаться или очищать абразивом, поскольку повреждение штрихов снижает эффективность и вызывает рассеяние.
Характеристики
- Тип: отражающая дифракционная решётка.
- Плотность штрихов: 600 штр./мм.
- Длина волны блеска: 500 нм.
- Размер: 12,5 × 25 мм.
- Оптическая функция: спектральное разложение и угловое разделение длин волн.
- Конструкция: отражательная.
- Назначение: спектрометры, монохроматоры и анализаторы.
- Особенности: высокая дифракционная эффективность вблизи длины волны блеска.
Отрасли применения
- Оптическая спектроскопия.
- Монохроматоры.
- Флуоресцентный анализ.
- Контроль источников света.
- Лазерная спектральная диагностика.
- Научное приборостроение.
Описание продукции:
- Отражение волнового фронта величиной λ/4;
- Высокие допуски на размеры;
- Допуск на расстояние между канавками <0.05%.
Высокоэффективные отражающие решетки предназначены для стабильной работы. Такой высокий уровень повторяемости упрощает проектирование OEM-систем и снижает потребность в утомительной регулировке центровки. Благодаря отраженному волновому фронту λ/4 и дифракционной эффективности до 90% эти решетки удовлетворяют потребности самых требовательных приложений. Высокоэффективные отражающие решетки имеют покрытие из чистого алюминия, что позволяет использовать их в диапазоне длин волн от 300 до 1850 нм.
Примечание. Неокрашенные алюминиевые покрытия хрупкие, и при обращении с ними необходимо соблюдать осторожность.
