Поставщик
|
Edmund Optics |
|
Артикул
|
15-756 |
|
Поляризация
|
S, P and Average |
|
Покрытие
|
Aluminium |
|
Особенности
|
высокоточные |
|
Размер
|
30 x 30 мм |
|
Толщина (мм)
|
6.00±0.5 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Соответствие |
|
Спектральный порядок (м)
|
1 |
|
Основа
|
420H |
|
Поляризация
|
S, P и средняя |
|
Выравнивание штрихов по краю (°)
|
±0.15 |
|
Центрирование размеченной области на подложке (мм)
|
±1 |
|
Отраженный волновой фронт, RMS
|
λ/4 |
|
Тип
|
Отражательная дифракционная решетка |
|
Подложка
|
Термополированное стекло |
|
Конструкция
|
Голографическая решетка |
|
Покрытие
|
Алюминий |
|
Чистая апертура (%)
|
>90 |
|
Размеры (мм)
|
30.0 x 30.0±0.1 |
|
Длина волны блеска (нм)
|
270 |
|
Диапазон длин волн (нм)
|
200 - 800 |
|
Плотность штрихов (штрих / мм)
|
2400 |
Описание

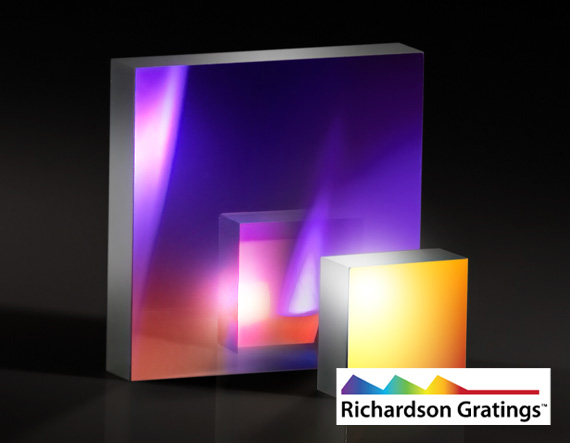

Голографическая дифракционная решетка Richardson Gratings представляет собой оптический элемент с периодической структурой штрихов, нанесённой методом голографической записи на отражающую подложку. В отличие от нарезных решёток, голографический способ формирования профиля обеспечивает крайне низкий уровень рассеянного света и практически полное отсутствие паразитных дифракционных максимумов (духов), что критично при работе с широким спектральным диапазоном. Плотность штрихов составляет 2400 штрихов на миллиметр, а сама решётка выполнена в отражающей геометрии — падающее излучение раскладывается в спектр за счёт интерференции волн, отражённых от отдельных элементов периодической структуры. Габаритный размер рабочей поверхности 30 х 30 мм позволяет использовать элемент в компактных спектральных приборах без потери апертуры пучка.
Характеристики
- Производитель: Richardson Gratings
- Тип: отражающая голографическая дифракционная решётка
- Плотность штрихов: 2400 штр/мм
- Размер рабочей поверхности: 30 x 30 мм
- Рабочий диапазон длин волн: 200-800 нм
- Низкий уровень паразитного рассеянного света
Отрасли применения
Такие решётки применяются при построении монохроматоров, спектрометров и спектрофотометров для аналитической химии, биомедицинских исследований, контроля качества в фармацевтике, а также в научных установках для спектроскопии высокого разрешения в диапазоне от глубокого ультрафиолета до ближнего инфракрасного участка спектра.
- Высокая дифракционная эффективность;
- Уменьшение рассеянного света и более точная периодичность, чем у линейчатых решеток;
- Доступны варианты длин волн от УФ до ближнего ИК диапазона;
- Доступны нестандартные размеры.
Высокоточные отражательные голографические дифракционные решетки Richardson Gratings™ демонстрируют меньшее рассеяние света по сравнению с линейчатыми решетками, что делает их идеальными для приложений, чувствительных к рассеянному свету, таких как рамановская спектроскопия. Решетки записываются в фоторезист путем воздействия интенсивной лазерной интерференционной картины, а затем химически проявляются, чтобы выявить полосную картину с синусоидальным поперечным сечением. Доступны решетки для использования в УФ и БИК спектральных областях.
Примечание. Поверхность этих решеток очень чувствительна, и к ней нельзя прикасаться при работе с оптикой. Если требуется очистка для удаления частиц пыли, рекомендуется бесконтактная очистка чистым сжатым воздухом.
