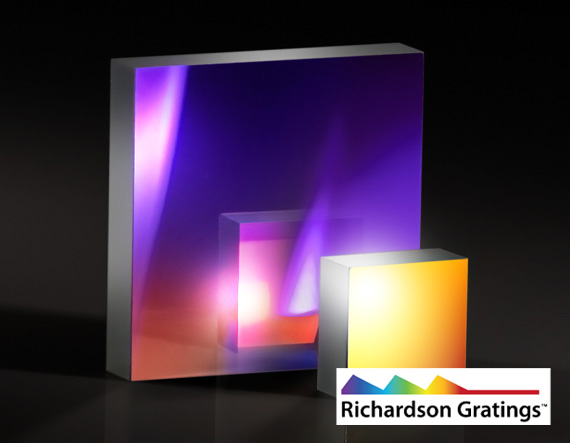

Высокоточная отражающая голографическая дифракционная решетка Richardson Gratings, 2400 штр./мм, размер: 25 x 25 мм, рабочий диапазон длин волн: 200-800 нм

Описание

Высокоточная отражающая голографическая дифракционная решётка 15-759 компании Richardson Gratings (реализуется через Edmund Optics) имеет очень высокую плотность штрихов — 2400 штрихов на миллиметр — при размере рабочей области 25 x 25 мм и рассчитана на рабочий диапазон длин волн 200–800 нм (от ультрафиолета до видимого света).

Дифракционная решётка — это пластина с очень частыми параллельными штрихами на поверхности, которая раскладывает падающий на неё свет на отдельные длины волны (цвета), подобно призме, но гораздо точнее — это позволяет измерять или выделять свет нужной длины волны в спектральных приборах.

Штрихи такой решётки нанесены не механической нарезкой резцом (как у обычных «нарезных» решёток), а голографическим методом — засветкой специального светочувствительного слоя интерференционной картиной от двух лазерных лучей. Благодаря этому штрихи получаются исключительно ровными и одинаковыми по всей рабочей области, что даёт меньше паразитного рассеянного света («шума») в приборе по сравнению с механически нарезанной решёткой того же назначения.

Очень высокая плотность штрихов (2400 штрихов/мм) обеспечивает высокую разрешающую способность — то есть способность различать между собой две очень близкие по длине волны спектральные линии, которые решётка с меньшей плотностью штрихов просто слила бы в одну.

Такие решётки — ключевой элемент высокоточных спектрометров и монохроматоров (приборов, выделяющих из общего света узкую полосу нужной длины волны), применяемых в научных лабораториях для детального изучения спектрального состава излучения.

Характеристики

• Артикул: 15-759; производитель: Richardson Gratings (Edmund Optics)
• Тип: отражающая голографическая дифракционная решётка
• Плотность штрихов: 2400 штрихов/мм
• Размер: 25 x 25 мм
• Рабочий диапазон длин волн: 200–800 нм

Отрасли применения

• Спектроскопия и аналитическое приборостроение
• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы

• Высокая дифракционная эффективность;
• Уменьшение рассеянного света и более точная периодичность, чем у линейчатых решеток;
• Доступны варианты длин волн от УФ до ближнего ИК диапазона;
• Доступны нестандартные размеры.

Высокоточные отражательные голографические дифракционные решетки Richardson Gratings™ демонстрируют меньшее рассеяние света по сравнению с линейчатыми решетками, что делает их идеальными для приложений, чувствительных к рассеянному свету, таких как рамановская спектроскопия. Решетки записываются в фоторезист путем воздействия интенсивной лазерной интерференционной картины, а затем химически проявляются, чтобы выявить полосную картину с синусоидальным поперечным сечением. Доступны решетки для использования в УФ и БИК спектральных областях.

Примечание. Поверхность этих решеток очень чувствительна, и к ней нельзя прикасаться при работе с оптикой. Если требуется очистка для удаления частиц пыли, рекомендуется бесконтактная очистка чистым сжатым воздухом.
