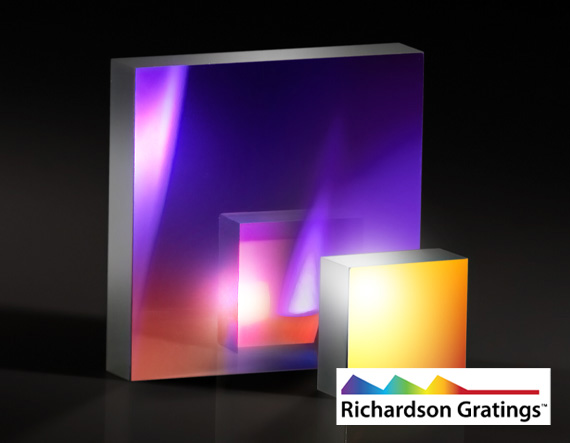

Высокоточная отражающая голографическая дифракционная решетка Richardson Gratings, 1800 штр./мм, размер: 12.7 x 12.7 мм, рабочий диапазон длин волн: 190-900 нм

Описание

Высокоточная отражающая голографическая дифракционная решётка 15-748 компании Edmund Optics (Richardson Gratings) имеет плотность штрихов 1800 штрихов на миллиметр и размер 12.7 x 12.7 мм.

Дифракционная решётка — это пластина с очень частыми параллельными штрихами на поверхности. Когда на неё падает свет, решётка раскладывает его на отдельные цвета (длины волны), подобно призме, но гораздо точнее — это позволяет измерять или выделять свет нужной длины волны в спектральных приборах.

Штрихи этой решётки нанесены голографическим методом (засветкой специального слоя интерференционной картиной от двух лазерных лучей).

Решётка рассчитана на рабочий диапазон длин волн 190-900 нм.

Дифракционные решётки — основной элемент внутри большинства спектральных приборов: именно решётка раскладывает попавший в прибор свет на отдельные длины волны, которые затем регистрирует детектор, позволяя увидеть, из каких цветов или, для невидимого света, длин волн состоит исследуемое излучение.

Чем выше плотность штрихов решётки, тем сильнее она разводит в стороны свет разных длин волн и тем точнее прибор способен различить между собой две близкие спектральные линии, хотя при этом рабочий диапазон углов, в котором решётка эффективно работает, обычно становится уже.

Такая решётка нанесена не механической нарезкой штрихов резцом, а голографическим методом — засветкой специального слоя интерференционной картиной от двух лазерных лучей, благодаря чему штрихи получаются исключительно ровными и одинаковыми по всей рабочей области, что даёт меньше паразитного рассеянного света («шума») в приборе по сравнению с механически нарезанной решёткой того же назначения.

Характеристики

• Артикул: 15-748; производитель: Edmund Optics (Richardson Gratings)
• Тип: высокоточная отражающая голографическая дифракционная решётка
• Плотность штрихов: 1800 штрихов/мм
• Размер: 12.7 x 12.7 мм
• Рабочий диапазон длин волн: 190-900 нм

Отрасли применения

• Спектроскопия и аналитическое приборостроение
• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы

• Высокая дифракционная эффективность;
• Уменьшение рассеянного света и более точная периодичность, чем у линейчатых решеток;
• Доступны варианты длин волн от УФ до ближнего ИК диапазона;
• Доступны нестандартные размеры.

Высокоточные отражательные голографические дифракционные решетки Richardson Gratings™ демонстрируют меньшее рассеяние света по сравнению с линейчатыми решетками, что делает их идеальными для приложений, чувствительных к рассеянному свету, таких как рамановская спектроскопия. Решетки записываются в фоторезист путем воздействия интенсивной лазерной интерференционной картины, а затем химически проявляются, чтобы выявить полосную картину с синусоидальным поперечным сечением. Доступны решетки для использования в УФ и БИК спектральных областях.

Примечание. Поверхность этих решеток очень чувствительна, и к ней нельзя прикасаться при работе с оптикой. Если требуется очистка для удаления частиц пыли, рекомендуется бесконтактная очистка чистым сжатым воздухом.
