Высокоточная отражающая дифракционная решетка, золотое покрытие, 600 штр./мм, размер: 30 x 30 мм, рабочий диапазон длин волн: 700-1600 нм

Описание

Высокоточная отражающая дифракционная решетка с золотым покрытием, 600 штр./мм, 30 × 30 мм, 700–1600 нм. Дифракционная решетка разделяет излучение по длинам волн благодаря периодической структуре штрихов. Число штрихов на миллиметр определяет угловую дисперсию, а длина волны блеска или рабочий диапазон задают область максимальной эффективности. Отражающее золотое покрытие особенно полезно в ближнем ИК-диапазоне.

При интеграции в установку сопоставляют заявленные параметры с рабочим диапазоном, геометрией светового пучка, способом крепления и требованиями к точности. Оптические поверхности, коннекторы и посадочные места поддерживают в чистоте; установку выполняют без перекоса, ударных нагрузок и чрезмерного усилия. После сборки проверяют центрирование, ориентацию и устойчивость всей конструкции.

Соблюдение расчетного режима помогает сохранить оптические характеристики и повторяемость результата. Для лазерных систем дополнительно контролируют мощность, безопасность работы с излучением и совместимость всех сопрягаемых компонентов.

Характеристики

• Артикул: 15-780
• Производитель: Edmund Optics
• Наименование: Высокоточная отражающая дифракционная решетка с золотым покрытием, 600 штр./мм, 30 × 30 мм, 700–1600 нм
• Монтаж: совместимое оборудование или оптическая механика
• Эксплуатация: чистота, точная установка и защита от повреждений

Отрасли применения

Изделие используется в спектрометрах, монохроматорах, анализаторах излучения, телекоммуникационной фотонике и научных исследованиях. Конкретная схема определяется спектром, апертурой, условиями эксплуатации и задачами проекта.

• Диапазоны длин волн: 350-800 нм (500 нм) или 700-1600 нм (1000 нм);
• Доступны стандартные размеры: 12.7 x 12.7, 25 x 25 и 30 x 30 мм;
• Допуск расстояния между канавками: <0,05%;
• Доступны нестандартные размеры.

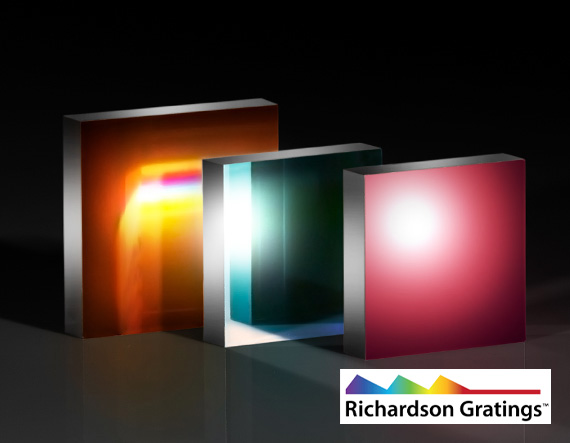

Высокоточные плоские отражающие дифракционные решетки Richardson Gratings™ с золотым покрытием представляют собой покрытые золотом версии высокоточных плоских отражающих дифракционных решеток Richardson Gratings™ с линейчатым покрытием. Они доступны с длиной волны блеска 500 или 1000 нм и оптимизированы для использования при длине волны 350-800 нм или 700-1600 нм соответственно. Эти линейчатые решетки характеризуются более высокой эффективностью при расчетной длине волны по сравнению с голографическими решетками. Дифракционные решетки Richardson Gratings™ – отличный выбор для спектроскопии с использованием кремниевых детекторов или волоконно-оптических телекоммуникационных приложений, для которых требуется более высокая отражательная способность в ближней / инфракрасной областях спектра.

Примечание. Поверхность этих решеток очень чувствительна, и к ней нельзя прикасаться при работе с оптикой. Если требуется очистка, то есть удаление частиц пыли, рекомендуется бесконтактная очистка чистым сжатым воздухом.
