Поставщик
|
Edmund Optics |
|
Артикул
|
15-747 |
|
Покрытие
|
Aluminium |
|
Особенности
|
высокоточные |
|
Размер
|
30 x 30 мм |
|
Толщина (мм)
|
6.00±0.5 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Соответствие |
|
Спектральный порядок (м)
|
1 |
|
Основа
|
220H |
|
Поляризация
|
S, P и средняя |
|
Выравнивание штрихов по краю (°)
|
±0.15 |
|
Центрирование размеченной области на подложке (мм)
|
±1 |
|
Отраженный волновой фронт, RMS
|
λ/4 |
|
Тип
|
Отражательная дифракционная решетка |
|
Подложка
|
Термополированное стекло |
|
Конструкция
|
Голографическая решетка |
|
Покрытие
|
Алюминий |
|
Чистая апертура (%)
|
>90 |
|
Размеры (мм)
|
30.0 x 30.0±0.1 |
|
Длина волны блеска (нм)
|
700 |
|
Диапазон длин волн (нм)
|
400 - 1200 |
|
Плотность штрихов (штрих / мм)
|
1200 |
Описание
Голографическая отражающая дифракционная решётка 15-747 производства Richardson Gratings (поставляется Edmund Optics) имеет пространственную частоту штрихов 1200 штрихов/мм, размер 30 × 30 мм и рабочий диапазон 400–1200 нм, охватывающий весь видимый спектр и ближний ИК. Голографический метод изготовления (экспонирование интерференционной картины двух лазерных пучков в светочувствительном слое) обеспечивает синусоидальный профиль штрихов с чрезвычайно низким уровнем паразитного рассеянного света по сравнению с механически нарезанными (ruled) решётками.
Частота 1200 штр./мм — одна из наиболее распространённых для спектрометров видимого и ближнего ИК-диапазона, обеспечивающая хороший баланс между угловой дисперсией (спектральным разрешением) и рабочим диапазоном длин волн, в пределах которого решётка эффективно дифрагирует излучение без выхода высших порядков за приемлемый угловой диапазон прибора.
Такие решётки широко применяются в монохроматорах и спектрометрах общего лабораторного и научного назначения, спектральном анализе флуоресценции и комбинационного рассеяния, а также в OEM-спектрометрических модулях, где Richardson Gratings исторически является одним из ведущих поставщиков прецизионных дифракционных решёток.
Характеристики
- Артикул: 15-747; производитель: Richardson Gratings (Edmund Optics)
- Тип: голографическая отражающая дифракционная решётка
- Пространственная частота: 1200 штрихов/мм
- Рабочий диапазон: 400–1200 нм (видимый + ближний ИК)
- Размер: 30 × 30 мм
- Профиль штрихов: синусоидальный (голографический), низкий уровень рассеянного света
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Волоконно-оптические линии связи
- Спектроскопия и аналитическое приборостроение
- Научные исследования и опытно-конструкторские работы
- Монохроматоры и спектрометры видимого и ближнего ИК-диапазона
- Спектральный анализ флуоресценции и комбинационного рассеяния
- Высокая дифракционная эффективность;
- Уменьшение рассеянного света и более точная периодичность, чем у линейчатых решеток;
- Доступны варианты длин волн от УФ до ближнего ИК диапазона;
- Доступны нестандартные размеры.

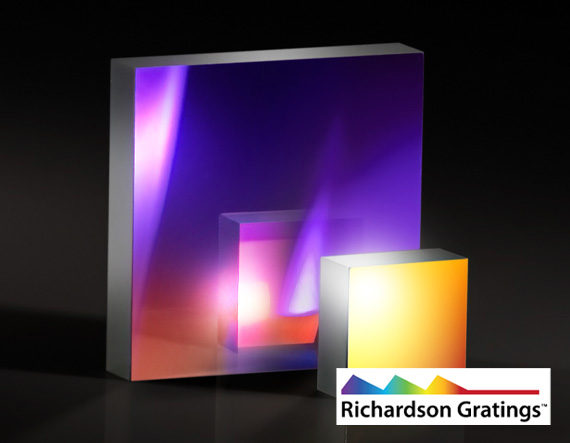

Высокоточные отражательные голографические дифракционные решетки Richardson Gratings™ демонстрируют меньшее рассеяние света по сравнению с линейчатыми решетками, что делает их идеальными для приложений, чувствительных к рассеянному свету, таких как рамановская спектроскопия. Решетки записываются в фоторезист путем воздействия интенсивной лазерной интерференционной картины, а затем химически проявляются, чтобы выявить полосную картину с синусоидальным поперечным сечением. Доступны решетки для использования в УФ и БИК спектральных областях.
Примечание. Поверхность этих решеток очень чувствительна, и к ней нельзя прикасаться при работе с оптикой. Если требуется очистка для удаления частиц пыли, рекомендуется бесконтактная очистка чистым сжатым воздухом.
