Высокоточная отражающая дифракционная решетка, золотое покрытие, 600 штр./мм, размер: 25 x 25 мм, рабочий диапазон длин волн: 700-1600 нм

Описание

Отражающая дифракционная решетка с золотым покрытием, 600 штр./мм, 25 × 25 мм, 700–1600 нм. Отражающая дифракционная решетка с золотым покрытием разделяет излучение по длинам волн. Частота 600 штрихов на миллиметр обеспечивает угловую дисперсию, а диапазон 700–1600 нм соответствует ближней ИК-области.

При проектировании оптической схемы сопоставляют спектральные характеристики, апертуру, фокусное расстояние или угловую конфигурацию с параметрами источника и приемника. Установку выполняют в чистой зоне, без перекоса, ударных нагрузок и чрезмерного усилия. После монтажа проверяют центрирование относительно оптической оси, надежность фиксации и отсутствие нежелательной засветки.

Работа в расчетном режиме помогает получить воспроизводимый результат. Для лазерного оборудования дополнительно контролируют плотность мощности, направление пучка и соблюдение требований безопасности.

Характеристики

• Артикул: 15-779
• Производитель: Edmund Optics
• Наименование: Отражающая дифракционная решетка с золотым покрытием, 600 штр./мм, 25 × 25 мм, 700–1600 нм
• Монтаж: совместимая оптическая механика
• Эксплуатация: защита рабочих поверхностей от пыли, отпечатков и царапин

Отрасли применения

Изделие применяется в спектрометрах, монохроматорах, анализаторах излучения, волоконной оптике и научных исследованиях. Конкретная конфигурация выбирается по требованиям проекта, рабочей длине волны и условиям эксплуатации.

• Диапазоны длин волн: 350-800 нм (500 нм) или 700-1600 нм (1000 нм);
• Доступны стандартные размеры: 12.7 x 12.7, 25 x 25 и 30 x 30 мм;
• Допуск расстояния между канавками: <0,05%;
• Доступны нестандартные размеры.

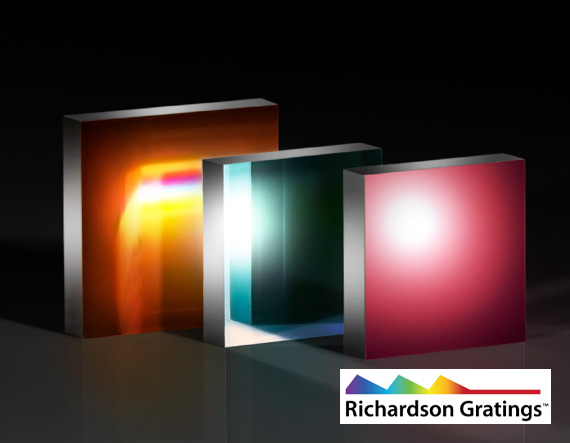

Высокоточные плоские отражающие дифракционные решетки Richardson Gratings™ с золотым покрытием представляют собой покрытые золотом версии высокоточных плоских отражающих дифракционных решеток Richardson Gratings™ с линейчатым покрытием. Они доступны с длиной волны блеска 500 или 1000 нм и оптимизированы для использования при длине волны 350-800 нм или 700-1600 нм соответственно. Эти линейчатые решетки характеризуются более высокой эффективностью при расчетной длине волны по сравнению с голографическими решетками. Дифракционные решетки Richardson Gratings™ – отличный выбор для спектроскопии с использованием кремниевых детекторов или волоконно-оптических телекоммуникационных приложений, для которых требуется более высокая отражательная способность в ближней / инфракрасной областях спектра.

Примечание. Поверхность этих решеток очень чувствительна, и к ней нельзя прикасаться при работе с оптикой. Если требуется очистка, то есть удаление частиц пыли, рекомендуется бесконтактная очистка чистым сжатым воздухом.
