Описание
Ретрорефлектор Optogama 7563 изготовлен из плавленого кварца для ультрафиолетового диапазона и предназначен для возвращения входящего светового пучка в направлении, близком к исходному. Диаметр 25,4 мм соответствует однодюймовому формату, а высота 17,5 мм определяет механическую длину компонента. Ретрорефлектор удобен в системах, где обратный луч должен сохранять направление при небольших угловых изменениях положения элемента.
В отличие от обычного плоского зеркала, которое требует точной настройки нормали, ретрорефлектор использует несколько внутренних отражений и возвращает луч приблизительно параллельно входному. Это облегчает юстировку интерферометров, дальномеров и систем контроля перемещения. Плавленый кварц обеспечивает хорошую однородность, низкое тепловое расширение и пригодность для работы в УФ-, видимом и ближнем ИК-диапазонах в пределах характеристик конкретного исполнения.
В исходном перечне не указано наличие покрытия. Перед использованием следует уточнить механизм отражения, рабочий диапазон, допустимые потери и апертуру по паспорту Optogama. В прецизионной интерферометрии необходимо учитывать боковое смещение возвращенного пучка и изменение поляризации после внутренних отражений.
Характеристики
- Производитель: Optogama.
- Каталожный номер: 7563.
- Тип: оптический ретрорефлектор.
- Материал: UVFS, плавленый кварц для УФ-диапазона.
- Диаметр: 25,4 мм.
- Высота: 17,5 мм.
- Основная функция: возврат пучка в направлении источника.
- Рабочий диапазон и покрытие: необходимо уточнить по паспорту.
Особенности интеграции
Компонент устанавливают в оправу, не перекрывающую входную апертуру. Для интерферометрических измерений проверяют положение выходного пучка относительно входного и остаточную угловую ошибку. При высокой мощности необходимо подтвердить порог повреждения отражающих поверхностей. Плавленый кварц фиксируют без локального давления и защищают от загрязнения.
Отрасли применения
- Лазерные дальномеры.
- Интерферометрия перемещений.
- Системы автоматической юстировки.
- Оптическая метрология.
- Калибровочные и испытательные стенды.
- Научные эксперименты с обратным ходом луча.
Описание

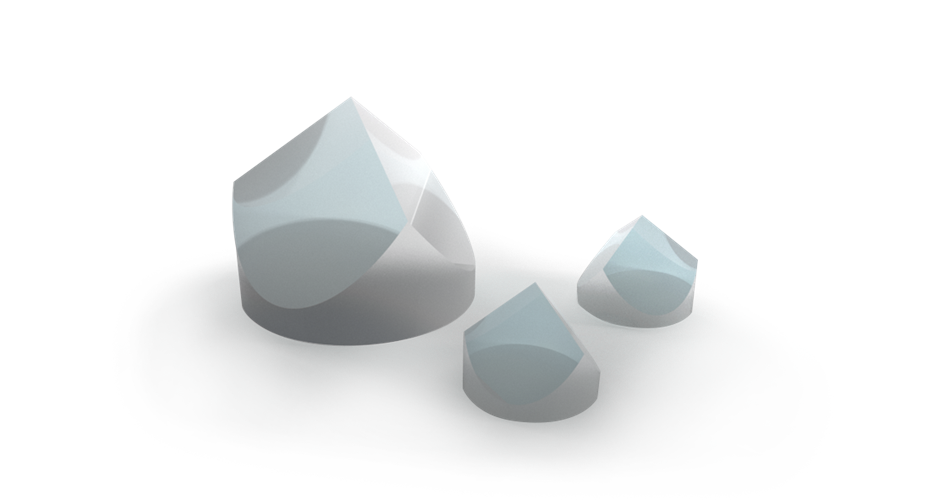

Стандартные ретрорефлекторы Optogama изготовлены из высококачественных материалов UVFS и BK7. Они обеспечивают отклонение луча на 180° и инвертированное, перевернутое изображение независимо от угла падения и работают при большом диапазоне углов падения. Принцип действия основан на трех внутренних отражениях внутри призмы. Чтобы оптимизировать конкретное применение, необходимо применять оптические просветляющие покрытия.
|
Особенности: - Материал: UVFS и BK7; - Отражение пучка на 180° ± 30 arcsec; - Инвертированное отражение изображений; - Просветляющее покрытие, нестандартный материал подложки, размеры и фокусное расстояние доступны по запросу. |
Применения: - Юстировка пучка; - Ретрорефлектор. |
Оптическая схема ретрорефлектора
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Отклонение пучка |
180° ± 30 угловых секунд |
|
Рабочий диапазон |
Ретрорефлектор из BK7 без покрытия: 350 нм - 2 мкм Ретрорефлектор из UVFS без покрытия: 185 нм - 2,1 мкм |
|
Апертура |
>80% |
|
Допуск на размеры |
+0/-0,3 мм |
|
Допуск на углы |
±5 угловых секунд |
| Защитные фаски | <0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Плоскостность поверхности |
≤λ/4@632,8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление призм с другими характеристиками по спецификации пользователя. По вопросам изготовления призм Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
