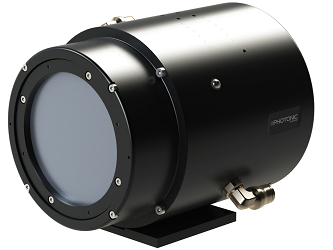

Рентгеновские sCMOS камеры Photonic Science предлагают круглую активную область диаметром 165 мм, оптоволокно, соединенное с одним чипом с разрешением 37.7 мегапикселя. Камера оснащена специальным сцинтиллятором, позволяющим работать с напряжением от 1 кэВ до 100 кэВ.
Рентгеновский sCMOS детектор обеспечивает полное разрешение до 11 к / с, что позволяет выполнять регистрацию в реальном времени. Встроенный электронный затвор позволяет снимать без размытия и регистрировать изображения даже при времени экспозиции до 100 микросекунд. Скорость съемки более 100 к / с достигается при использовании камеры в режиме съемки области интереса или режиме линейного сканирования.
Обзор рентгеновских камер Photonic Science
Управление драйвером сервера устройства позволяет осуществлять удаленный сбор данных через существующий графический интерфейс, что позволяет легко интегрировать данные в существующее лабораторное программное обеспечение.
|
Особенности: - Входная область: Монолитный оптоволоконный тейпер, квадратный датчике sCMOS большой площади без зазоров или мертвой зоны. - Высокая скорость считывания; - Сцинтиллятор: Gadox:Tb - эффективность 98.8% (Cu K alpha), структурированный CsI:Tl –эффективность 83.4 % (Mo K alpha); - Одновременный сбор и считывание данных; - Высокая скорость оцифровки (16 бит) и процедура определения порогового значения сигнал / шум в реальном времени; - Сохранение в реальном времени в 32-битном буфере кадров с подавлением шума (чтение и темновой шум / космический);
- Доступны OEM модели с вакуумной совместимостью. |
Применения: - Малоугловое рассеяние рентгеновских лучей; - Монокристаллическая дифракция; - Макромолекулярная кристаллография; - Дифракция Лауэ; - Широкоугольное рассеяние рентгеновских лучей;
- Когерентная дифракционная визуализация. |
Характеристики рентгеновских 37.7 Мп sCMOS камер Photonic Science:
|
Характеристики |
sCMOS 37.7MP_165 |
|
Разрешение по умолчанию |
6144 x 6144 |
|
Размер входной области (мм) |
диаметр 165 мм без мертвой зоны |
|
Размер входной области (мкм) |
25 мкм |
|
Динамический диапазон (один кадр) |
30,000:1 |
|
Скорость съемки |
11 к/с |
|
Полная ёмкость пикселя |
>120,000 электронов |
|
Шум считывания |
<4 электронов |
|
Усиление @ 8 кэВ с GdOS:Tb |
3.5 электронов на падающий фотон |
|
Темновой ток |
<0.1 электрон/пиксель/сек (подавляется пороговым значением шума в реальном времени) |
|
Температура сенсора (ºC) |
Работа при -40°C с водяным охлаждением |
|
Оцифровка / регистрация |
16 бит оцифровка / 32-бит глубина изображения |
|
Пиковая квантовая эффективность |
72% на длине волны излучения сцинтиллятора |
|
Экспозиция |
80 микросекунд до часов в режиме накопления |
|
Пространственное разрешение (мкм) |
75 мкм (FWHM) с GdOS:Tb & 75 мкм (FWHM) с CsI:Tl |
|
Интерфейс |
10 Gigabit Ethernet / оптовлоконный |
|
Энергетический диапазон |
1 кэВ-20 кэВ с Gadox:Tb / 15 кэВ – 200 кэВ с CsI:Tl |
|
Макс интенсивность Cu K alpha |
>109 фотонов / мм2 /сек |
|
Тип сенсора
|
CMOS |
|
Разрешение, Мп
|
37.7 |
|
Режим сканирования
|
пространственное |
