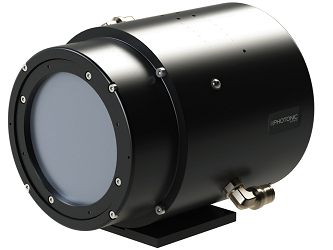

sCMOS камера Photonic Science 16MP имеет активную область до 95.5 x 95.5 мм и разрешение 16 мегапикселей. Камера оснащена специальным сцинтиллятором, позволяющим работать от 1 кэВ до 300 кэВ.
Также доступны модели матриц с несколькими модулями с разрешением до 64 мегапикселей. Рентгеновский sCMOS детектор камер 16MP Photonic Science обеспечивает скорость съемки до 4.5 к / с при полном разрешении и 18 к/с при работе в режиме биннинга (2х2), что позволяет выполнять регистрацию в реальном времени. Встроенный затвор позволяет снимать без размытия и регистрировать изображения даже при длительности экспозиции до миллисекунд.
Обзор рентгеновских камер Photonic Science
Скорость съемки более 10 к / с может быть достигнута при работе в режиме съемки части области или в режиме линейного сканирования. Управление драйвером сервера устройства позволяет осуществлять удаленное получение данных через существующий графический интерфейс. Детекторы имеют собственный 16-битный режим сбора данных.
|
Особенности: - Входная область: один модуль от 37.8 x 37.8 мм до 95.5 x 95.5 мм; - Сцинтиллятор Gadox: Tb для работы от 1-55 кэВ, структурированный CsI от 20-300 кэВ; - Одновременный сбор и считывание данных; - Доступны OEM модели. - Доступны модели совместимые с вакуумом. |
Применения: - Рентгеновская микротомография; - Тестирование PCB; - Фазово-контрастная визуализация; - Оценка источников рентгеновского излучения; - Рентгенография;
- Когерентная дифракционная визуализация. |
Характеристики рентгеновских 16 Мп sCMOS камер Photonic Science:
|
Характеристики |
sCMOS 16MP_52 |
sCMOS 16MP_95 |
sCMOS 16MP_135 |
|
Разрешение |
4096 x 4096 | ||
|
Размер входной области (мм) |
36.7 x 36.7 |
67 x 67 |
95.5 x 95.5 |
|
Размер входной области (мкм) |
9 x 9 |
16.4 x 16.4 |
23.3 x 23.3 |
|
Динамический диапазон |
15,000:1 | ||
|
Скорость съемки |
4.5 к/с при полном разрешении 1х1 (биннинг), 18 к/с при биннинге 2х2 | ||
|
Полная ёмкость пикселя |
70,000 электронов 1х1 (биннинг), 150,000 электронов при биннинге 2х2 | ||
|
Шум считывания |
<4.4 электронов (rms) 1х1 (биннинг), <10 электронов (rms) при биннинге 2х2 | ||
|
Темновой ток |
<0.2 электрон/пиксель/сек | ||
|
Температура сенсора (ºC) |
Работа при -20°C с водяным охлаждением | ||
|
Оцифровка |
16 бит | ||
|
Пиковая квантовая эффективность |
58% на длине волны излучения сцинтиллятора (без микролинз) | ||
|
Экспозиция |
50 микросекунд до 1 минуты | ||
|
Пространственное разрешение |
sCMOS_16MP_52 с Gadox:Tb (30пл/мм), sCMOS_16MP_95 с CsI (20пл/мм), sCMOS_16MP_135 с CsI (15пл/мм) | ||
|
Интерфейс |
Gigabit Ethernet / Genicam совместимость | ||
|
Энергетический диапазон |
1 кэВ - 55 кэВ с сцинтиллятором Gadox:Tb / 20 кэВ - 300 кэВ с CSI | ||
|
Тип сенсора
|
CMOS |
|
Разрешение, Мп
|
16 |
|
Режим сканирования
|
пространственное |
