Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Типы изделий
|
трубки |
|
Мощность
|
65 Вт |
|
Габаритные размеры
|
222×82 мм |
|
Применение
|
для рентгеновского излучения |
|
Максимальное анодное напряжение
|
65 кВ |
|
Максимальный анодный ток
|
1 мА |
|
Масса
|
5,05 кг |

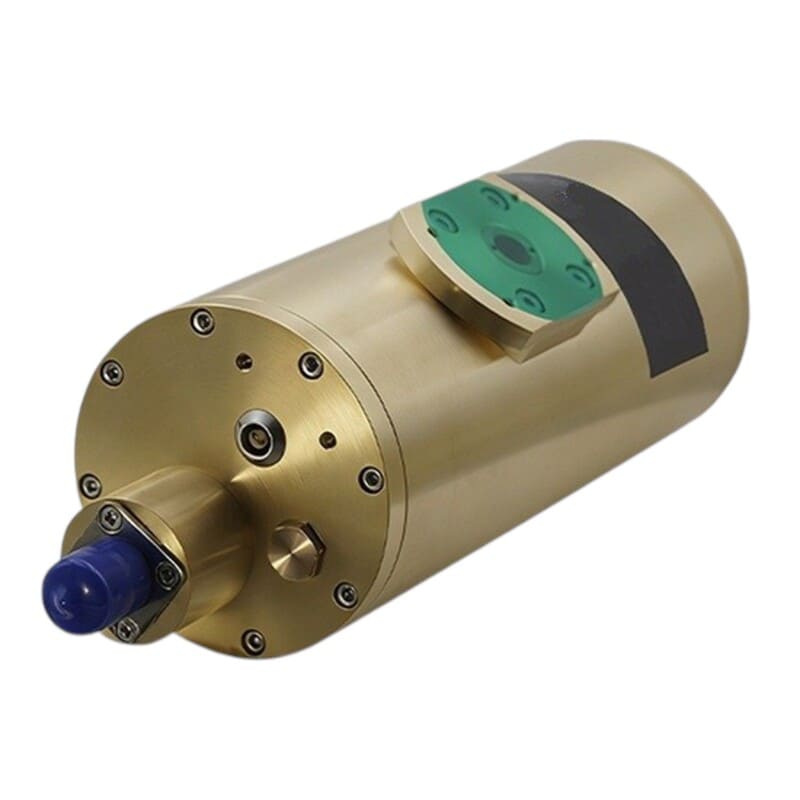

TUB0071-NC – рентгеновская трубка с боковым выходным окном, вольфрамовым анодом и номинальным фокусным пятном 1,0 × 1,0 мм. Модель рассчитана на анодное напряжение до 65 кВ и максимальную мощность 65 Вт. Материал выходного окна – стекло.
Трубка размещена в цельном корпусе из медного сплава. Внутреннее изоляционное масло обеспечивает высоковольтную изоляцию и отвод тепла, а корпус охлаждается принудительным воздушным потоком. Рабочая схема предусматривает положительный потенциал анода и заземление катода.
Области применения:
- Рентгенофлуоресцентный анализ;
- Испытания RoHS и контроль в промышленности ПВХ;
- Рентгеновское измерение толщины;
- Анализ плотности материалов;
- Анализ драгоценных металлов;
- Рентгеновская визуализация;
- Контроль технологических процессов в режиме онлайн;
- Научные исследования и промышленные задачи, требующие рентгеновского источника.
Преимущества:
- Анализ, измерения, визуализация и производственный контроль;
- Масляная изоляция: внутреннее заполнение одновременно выполняет функции высоковольтной изоляции и теплоотвода;
- Цельный металлический корпус: конструкция выполнена из медного сплава;
- Воздушное охлаждение: предусмотрен отвод тепла принудительным потоком воздуха.
Технические характеристики:
|
Характеристики |
Значения |
|
Максимальное анодное напряжение |
65 кВ |
|
Максимальный анодный ток |
1 мА |
|
Максимальная мощность |
65 Вт |
|
Размер фокусного пятна |
1G: 1,0 × 1,0 мм |
|
Материал анода |
Вольфрам (W) |
|
Материал выходного окна |
Стекло |
|
Ток накала при режиме 30 кВ / 1 мА |
Около 1,7 А |
|
Охлаждение |
Принудительное воздушное, расход воздуха 150 CFM |
|
Материал корпуса |
Медный сплав |
|
Предельная температура корпуса |
Не более 55 °C |
|
Масса |
5,05 кг |
|
Схема подключения |
Положительный потенциал анода, заземлённый катод |
|
Напряжение накала |
2,5 В |
|

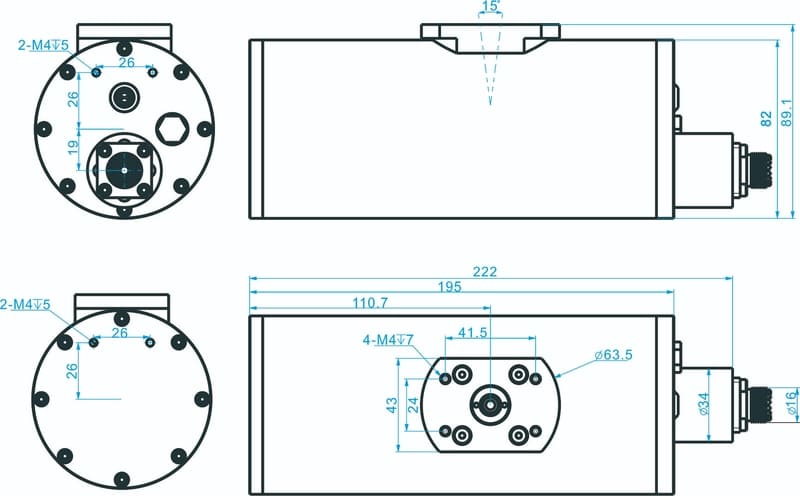

Габаритные размеры |
222×82 мм |
