Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Типы изделий
|
трубки |
|
Мощность
|
50 Вт |
|
Материал
|
W, Ag, Cu, Rh, Mo |
|
Габаритные размеры
|
163,6×69,8 мм |
|
Применение
|
для рентгеновского излучения |
|
Катодное напряжение
|
50 кВ |
|
Максимальный анодный ток
|
1 мА |
|
Масса
|
2,5 кг |

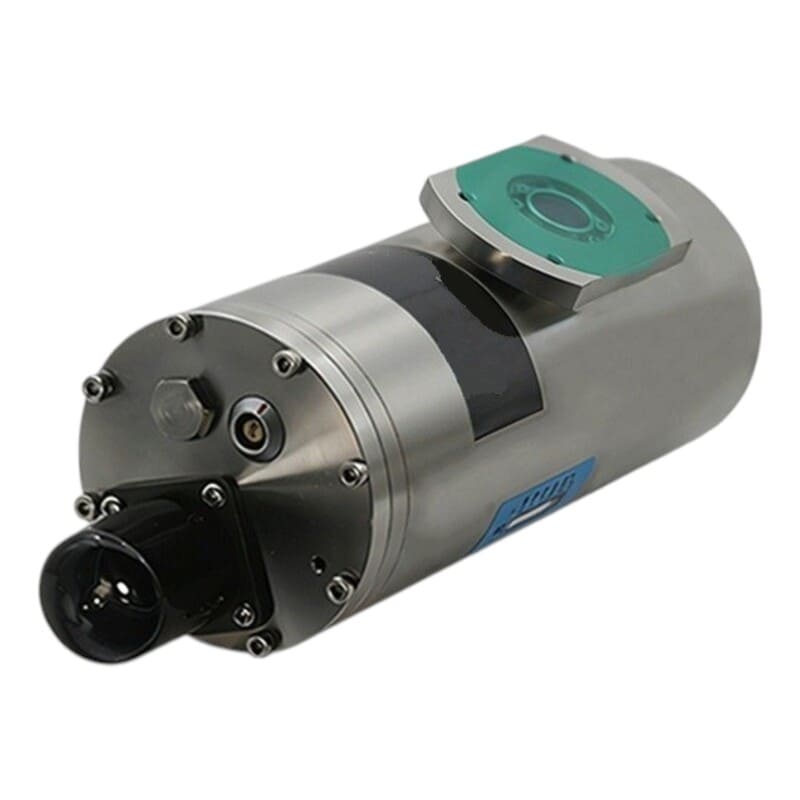

T0011 NS – источник рентгеновского излучения с боковым выходным окном для анализа материалов, получения рентгеновских изображений и производственного контроля. Максимальные параметры модели составляют 50 кВ по анодному напряжению и 50 Вт по мощности.
Трубка размещена в корпусе из нержавеющей стали со свинцовой облицовкой. Изоляционное масло внутри корпуса обеспечивает электрическую изоляцию и участвует в отводе тепла. При подключении положительное высокое напряжение подаётся на анод, а катод заземляется.
Области применения:
- Проверки RoHS;
- Контроль продукции в промышленности ПВХ;
- Рентгенофлуоресцентный анализ;
- Определение толщины рентгеновским методом;
- Анализ плотности материалов и драгоценных металлов;
- Получение рентгеновских изображений;
- Непрерывный контроль технологических процессов;
- Научные исследования и промышленные задачи с использованием рентгеновских источников.
Преимущества:
- Подбор исполнения под задачу: предусмотрены два размера фокусного пятна;
- Выбор материала мишени: доступны вольфрам, родий, молибден, серебро и медь;
- Варианты выходного окна: бериллиевое окно толщиной 125 или 200 мкм;
- Корпус со свинцовой облицовкой: внешняя оболочка выполнена из нержавеющей стали;
- Совмещение изоляции и теплоотвода: обе функции выполняет внутреннее масляное заполнение.
Технические характеристики:
|
Характеристики |
Значения |
|
Максимальное анодное напряжение |
50 кВ |
|
Максимальный анодный ток |
1 мА |
|
Максимальная мощность |
50 Вт |
|
Размер фокусного пятна |
1B: 1,0 × 1,0 мм; 2B: 0,1 × 0,1 мм |
|
Материал мишени |
W, Ag, Cu, Rh или Mo; другие материалы — опционально |
|
Толщина бериллиевого окна |
125 или 200 мкм |
|
Ток накала при режиме 50 кВ / 1 мА |
Около 1,7 А |
|
Охлаждение |
Принудительное воздушное, расход воздуха более 150 CFM |
|
Схема подключения |
Анод — положительное высокое напряжение; катод — заземление |
|
Допустимая температура корпуса |
Не более 55 °C |
|
Масса |
2,5 кг |
|
Угол излучения |
17° |
|
Напряжение накала |
Около 2,0 В |
|

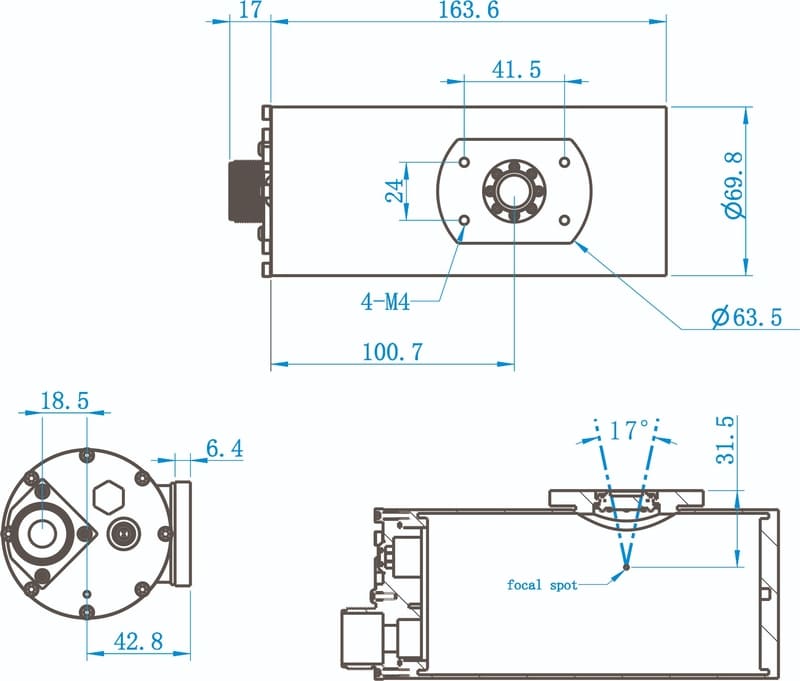

Габаритные размеры |
163,6×69,8 мм |
