Особенности
- Высокоскоростное считывание: 50 кГц
- Высокая чувствительность: Интеграция TDI на 150 шагов
- Двунаправленное сканирование
- Высокое соотношение S/N с 12-битным выходом
- Интерфейс Camera Link
- Одиночный источник питания (+15 В)
- В режиме реального времени темный ток/затенение функция коррекции
- Оснащен режимом считывания кадров

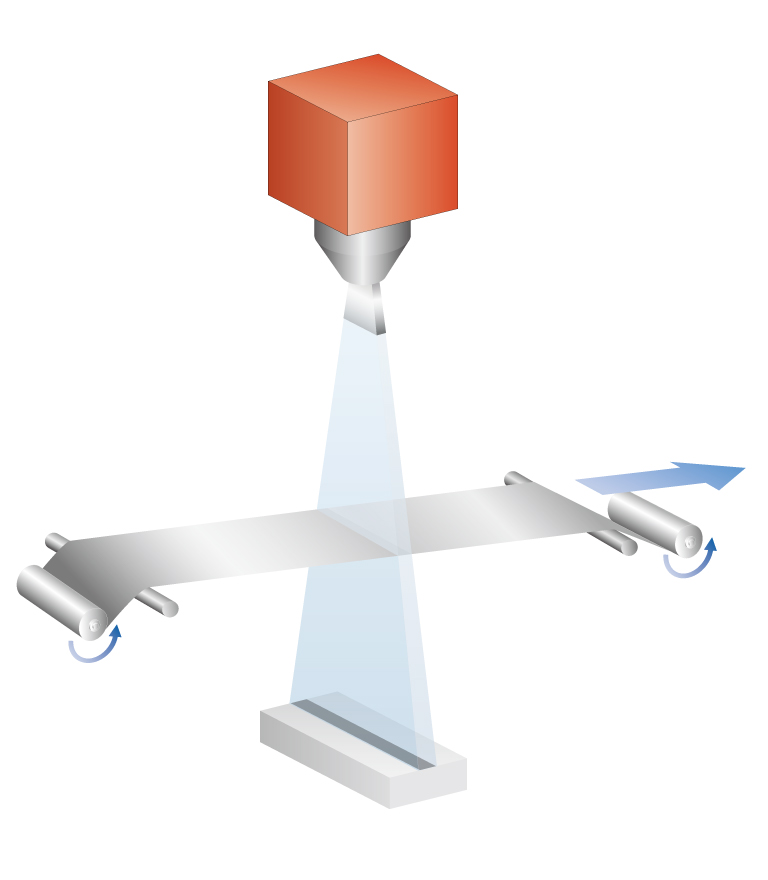

Непрерывная визуализация движущихся объектов
Рентгеновские TDI-камеры могут постоянно проверять движущиеся объекты в линию, поскольку они выводятся в диапазон сканирования и без остановки объектов, таких как металлические листы и сепараторы, которые подаются от рулона до крена. Непрерывный осмотр таким образом означает, что эти камеры могут применяться в высокоскоростных линиях.

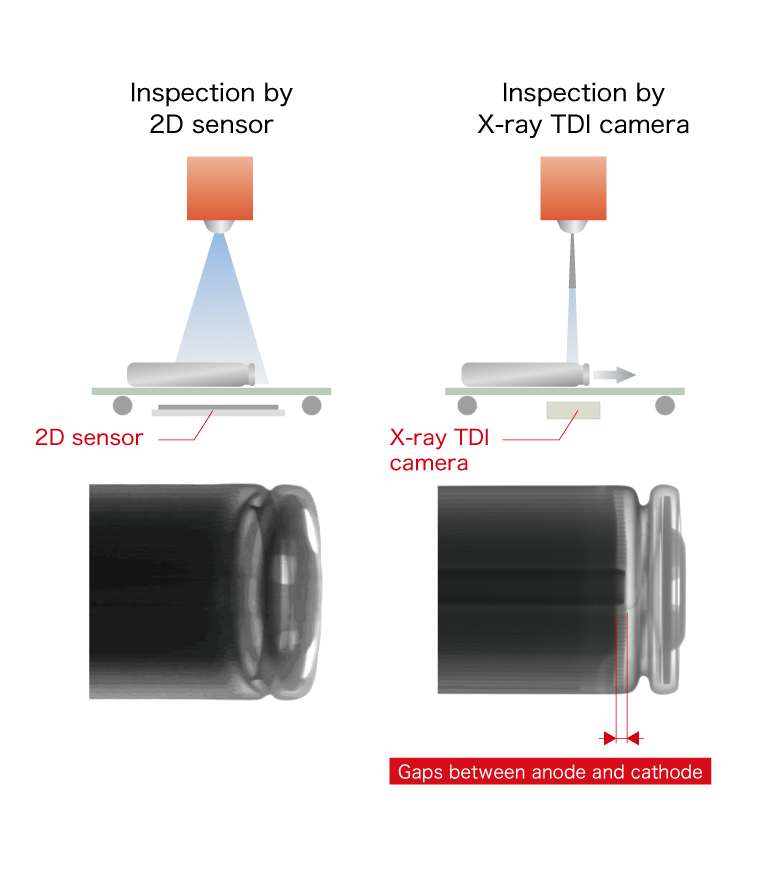

Изображение местоположения объектов без направления рентгеновских лучей под углом
При рентгеновском осмотре с использованием 2D-датчиков искажения иногда происходят на изображениях за пределами центра облучения рентгеновского источника в результате дальтоника, направленных под углом к объектам. Это требует позиционной настройки в каждой отдельной точке захвата изображения, чтобы обеспечить точный осмотр. Принимая во внимание, что с помощью рентгеновских камер TDI рентгеновские лучи облучаются под прямым углом в направлении переноски, а визуализация выполняется путем интеграции непрерывно захваченных изображений. В результате могут быть получены изображения без искажений.

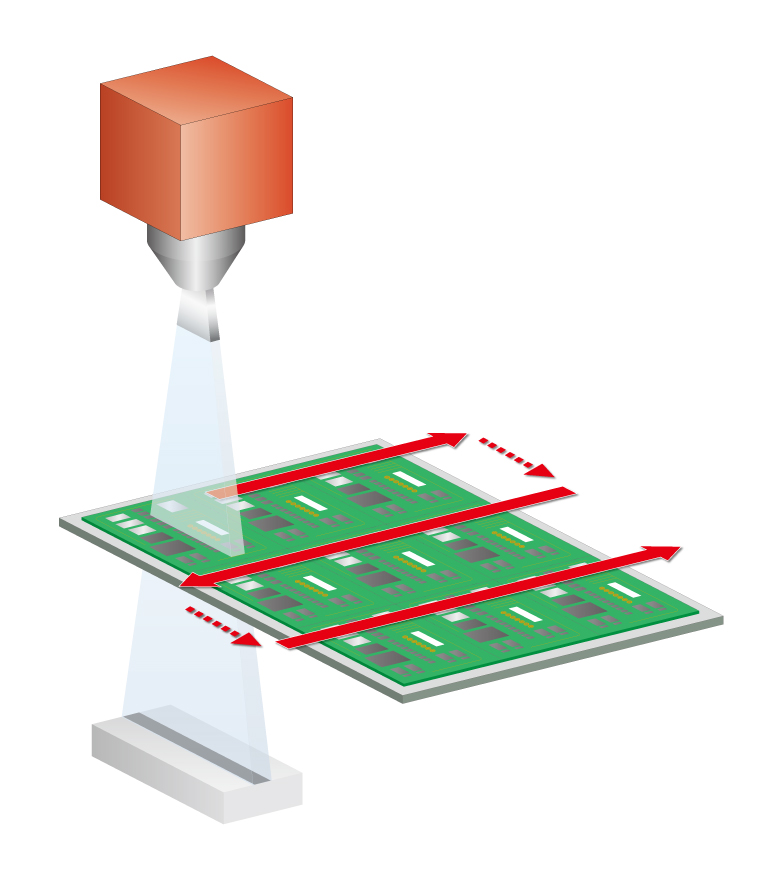

Поддерживается двунаправленное сканирование
Серия C12300 способна к двунаправленному сканированию (переключение направления сканирования в соответствии с направлением переноски). В результате эта серия поддерживает подключение к различным ориентированным линиям, которые используют одни и те же системы и системы, где сканирование выполняется в обратном порядке при оценке дефекта. Это также помогает улучшить время цикла при проверке крупных объектов, таких как печатные платы для серверов.
Спецификации
| Тип номер | С12300-121 | С12300-321 | К12300-321Б | С12300-322 | С12300-323 | С12300-461Б |
|---|---|---|---|---|---|---|
| Сцинтиллятор | CsI Сцинтиллятор | CsI Сцинтиллятор | CsI Сцинтиллятор | CsI Сцинтиллятор | CsI Scintillator | CsI Scintillator |
| Эффективный диапазон напряжения рентгеновской трубки *1 | Приблизительно 25 кВ до 130 кВ | Приблизительно 25 кВ до 130 кВ | Приблизительно 10 кВ до 110 кВ | Приблизительно 25 кВ до 130 кВ | Approx. 25 kV to 180 kV | Approx. 10 kV to 110 kV |
| Размер пикселя CCD | 48 мкм × 48 мкм | 48 мкм × 48 мкм | 48 мкм × 48 мкм | 48 мкм × 48 мкм | 48 μm × 48 μm | 48 μm × 48 μm |
| Количество пикселей | 1536 (H)× 150(V) | 4608 (H)× 150(V) | 4608 (H)× 150(V) | 4608 (H)× 150(V) | 4608 (H)× 150(V) | 6144 (H)× 150 (V) |
| Рентгеновская чувствительная область | 73.728 мм (H)× 7.2 мм (V) | 221,1 мм (H)× 7.2 мм (V) | 221,1 мм (H)× 7.2 мм (V) | 221,1 мм (H)× 7.2 мм (V) | 221,1 мм (H)× 7.2 мм (V) | 293,4 мм (H)× 7.2 мм V) *2 |
| Скорость линии | 0,864 м/мин до 144,0 м/мин | 0.576 м/мин до 57,6 м/мин | 0.576 м/мин до 57,6 м/мин | 0.576 м/мин до 86,4 м/мин | 0.576 м/мин до 86,4 м/мин | 0.576 м/мин до 86,4 м/мин |
|
Ставка линии TDI (1×1) |
Максимум 50,0 кГц (144,0 м/мин) | Максимум 20,0 кГц (57,6 м/мин) | Максимум 20,0 кГц (57,6 м/мин) | Максимум 30,0 кГц (86,4 м/мин) | Максимум 30,0 кГц (86,4 м/мин) | Максимум 30,0 кГц (86,4 м/мин) |
|
Ставка линии TDI (Биннинг2×2) |
Макс. 40,0 кГц (230,4 м/мин) | Макс. 15,0 кГц (86,4 м/мин) | Макс. 15,0 кГц (86,4 м/мин) | Макс. 25,0 кГц (144,0 м/мин) | Макс. 25,0 кГц (144,0 м/мин) | Макс. 25,0 кГц (144,0 м/мин) |
| Цифровой интерфейс | Ссылка на камеру | Ссылка на камеру | Ссылка на камеру | Ссылка на камеру | Ссылка на камеру | Ссылка на камеру |
| Интерфейс (Camera Link) | Базовая конфигурация | Базовая конфигурация | Базовая конфигурация | Базовая конфигурация | Базовая конфигурация | Полная Конфигурация |
| Цифровой выход | 12 бит | 12 бит | 12 бит | 12 бит | 12 бит | 16 бит |
| Электропитание | DC +15 В | DC +15 В | DC +15 В | DC +15 В | DC +15 В | DC +15 В |
| Потребляемая мощность | Приблизительно. 30 ВА | Приблизительно. 45 ВА | Приблизительно. 45 ВА | Приблизительно. 45 ВА | Приблизительно. 45 ВА | Приблизительно. 45 ВА |
| Температура эксплуатации окружающей среды | от 0 °C до +40 °C | от 0 °C до +40 °C | от 0 °C до +40 °C | от 0 °C до +40 °C | от 0 °C до +40 °C | от 0 °C до +40 °C |
| Температура хранения окружающей среды | -10 °C до +50 °C | -10 °C до +50 °C | -10 °C до +50 °C | -10 °C до +50 °C | -10 °C до +50 °C | -10 °C до +50 °C |
| Влажность эксплуатации/хранения окружающей среды |
От 30 % до 80 % (без конденсации) |
От 30 % до 80 % (без конденсации) |
От 30 % до 80 % (без конденсации) |
От 30 % до 80 % (без конденсации) |
От 30 % до 80 % (без конденсации) |
От 30 % до 80 % (без конденсации) |

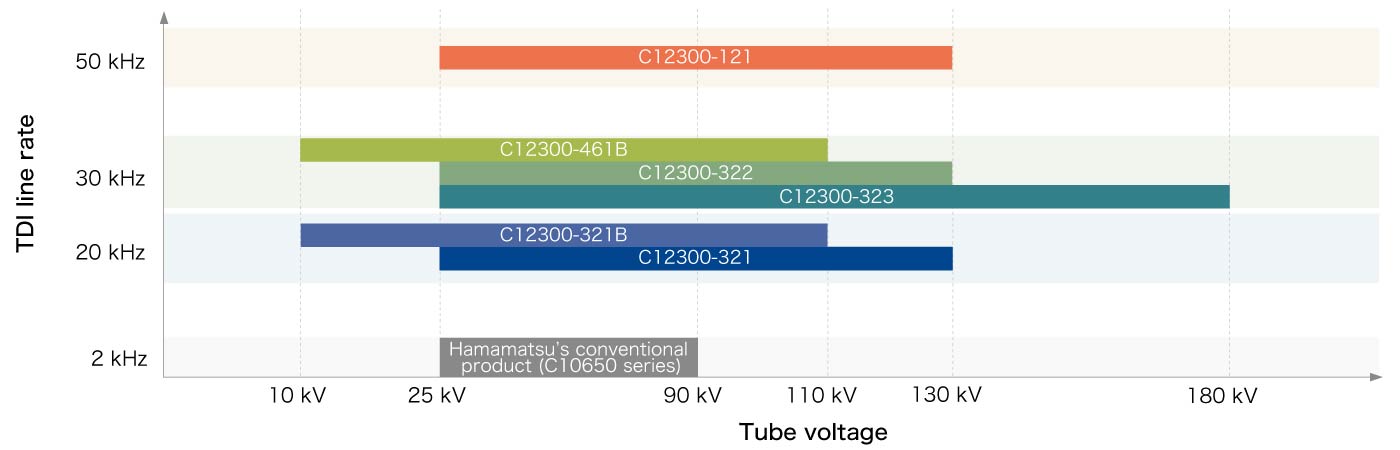

Скорость линии TDI и напряжение трубки

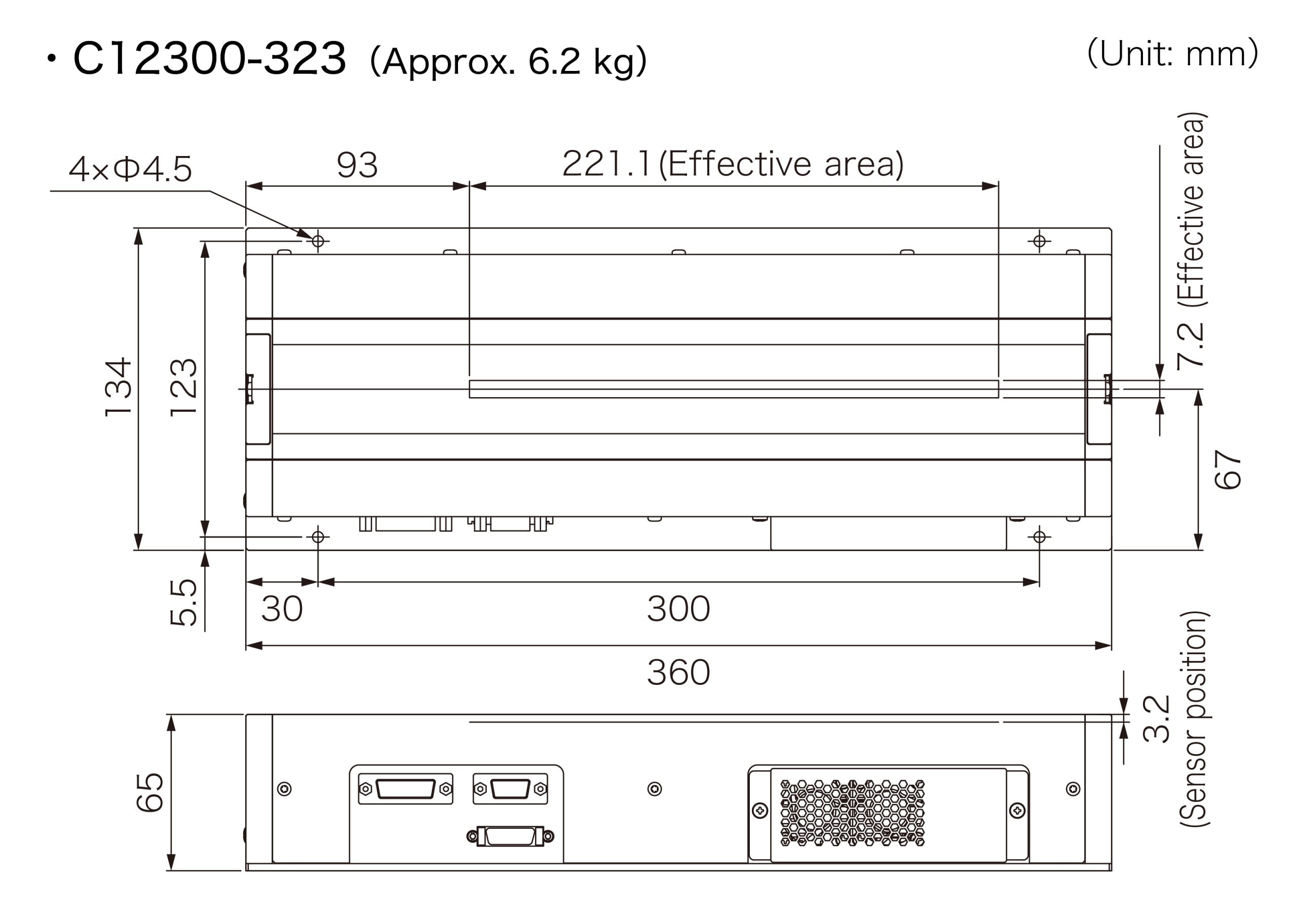

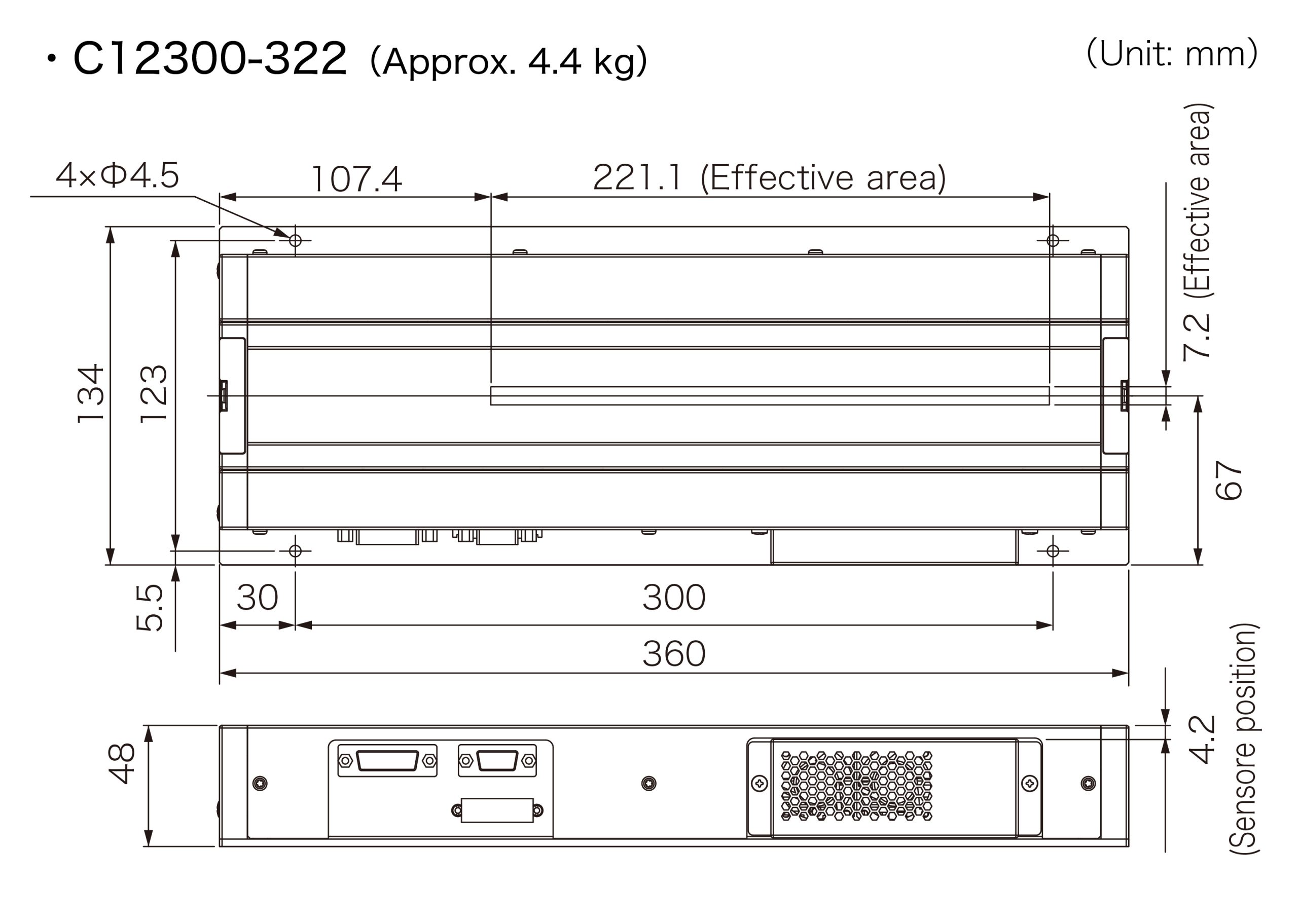

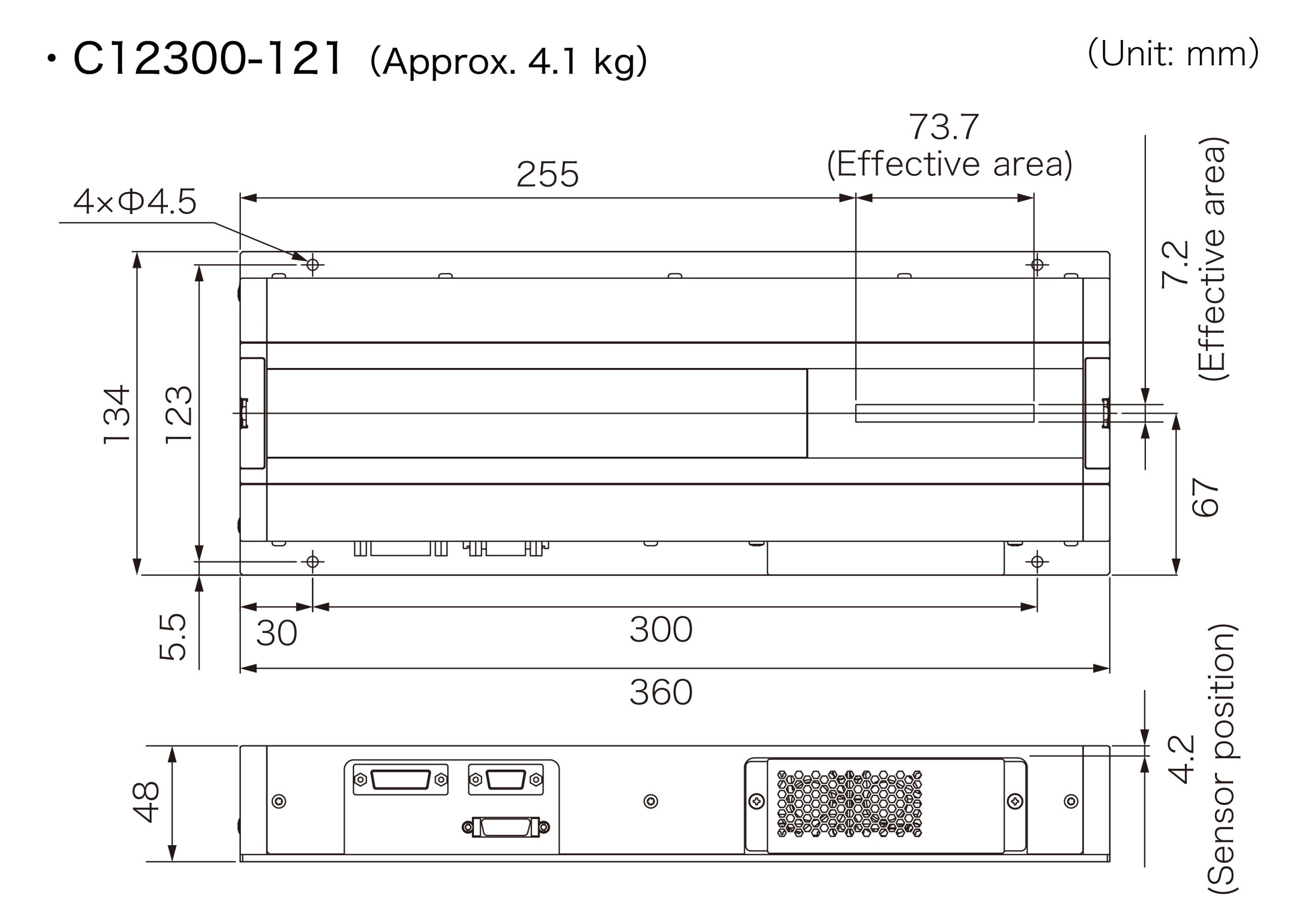

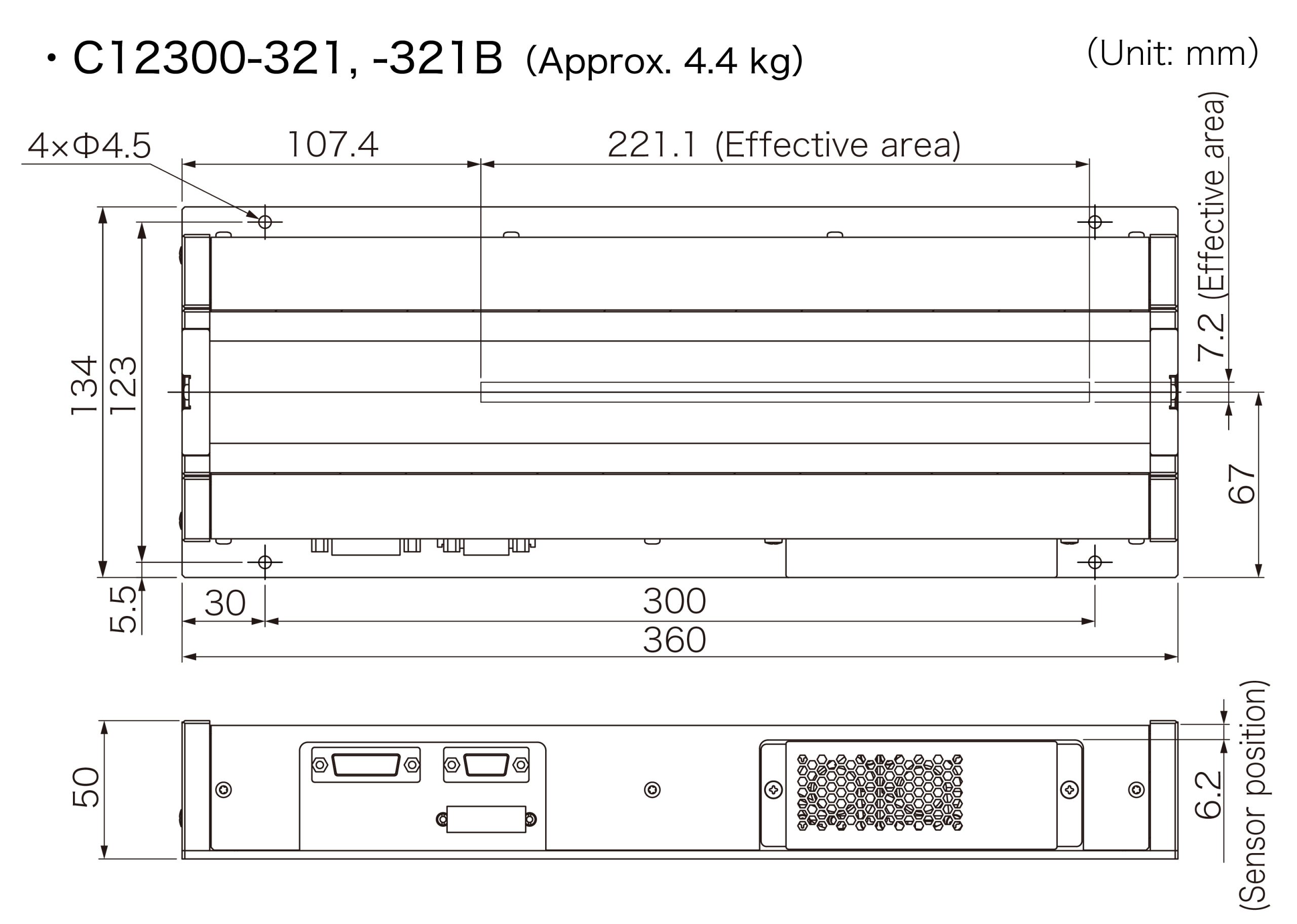

Габаритные размеры
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Hamamatsu Photonics – японская компания, производящая оптоэлектронные датчики, фотоэлектронные умножители, источники света и оптико-электронные компоненты и системы.
