Рентгеновская TDI-камера полезна для приложений, требующих высокоскоростной работы, высокой чувствительности и высокого разрешения с большой площадью. C12300-321 значительно повышает линейную скорость до 86,4 м /мин. Благодаря операции двунаправленного сканирования это позволяет эффективно захватывать объекты и сокращает время машинного цикла.
Особенности:
- Высокая скорость считывания: 20 кГц;
- Высокая чувствительность: 150-ступенчатая интеграция TDI;
- Операция двунаправленного сканирования;
- Повышение радиационной стойкости;
- Высокое соотношение сигнал / шум при 12-битном выводе;
- Интерфейс связи с камерой;
- Работа от одного источника питания (+ 15 В);
- Функция коррекции темного тока / затенения в реальном времени;
- Оснащен режимом считывания кадров.

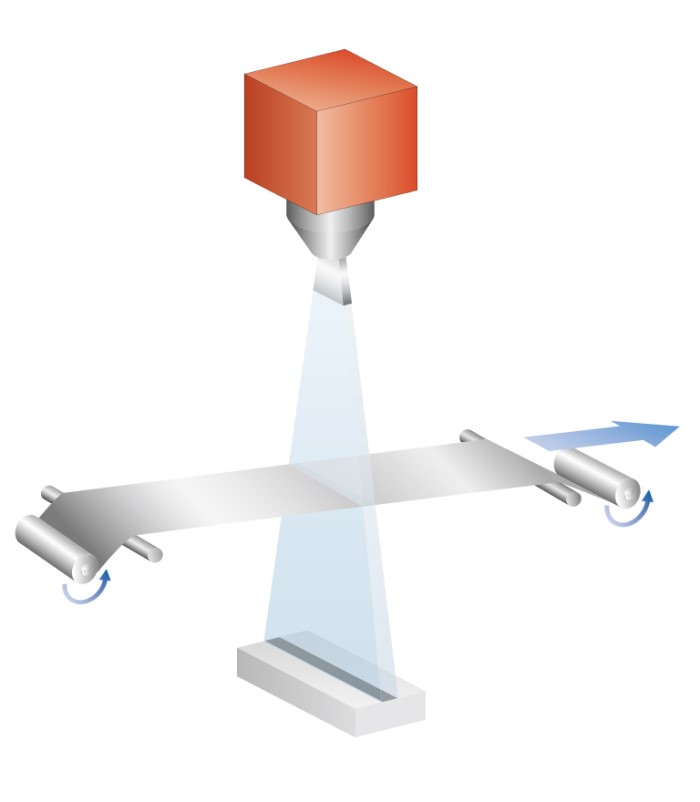

Непрерывное изображение движущихся объектов
Рентгеновские камеры TDI могут непрерывно проверять движущиеся объекты по мере их попадания в зону сканирования, не останавливая такие объекты, как металлические листы и сепараторы, которые подаются от рулона к рулону. Непрерывный контроль таким образом означает, что эти камеры можно применять на высокоскоростных линиях.

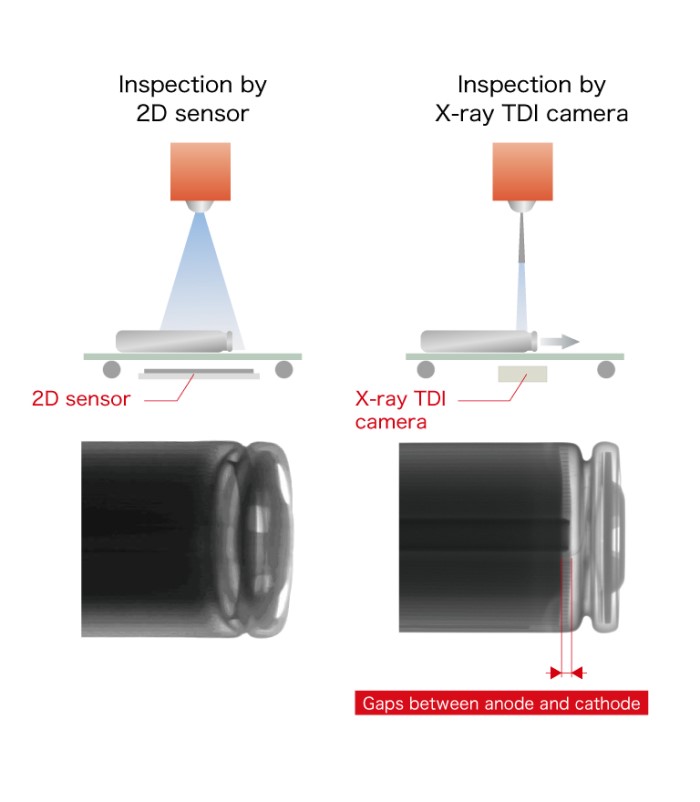

Визуализация местоположения объекта без направления рентгеновских лучей под углом
При рентгеновском контроле с использованием 2D-датчиков иногда на изображениях за пределами центра излучения источника рентгеновского излучения возникают искажения в результате того, что падающие рентгеновские лучи направлены под углом к объектам. Это требует корректировки положения в каждой отдельной точке захвата изображения для обеспечения точного контроля. Принимая во внимание, что с рентгеновскими камерами TDI рентгеновские лучи излучаются под прямым углом к направлению переноса, а визуализация выполняется путем объединения непрерывно полученных изображений. В результате могут быть получены изображения без искажений.

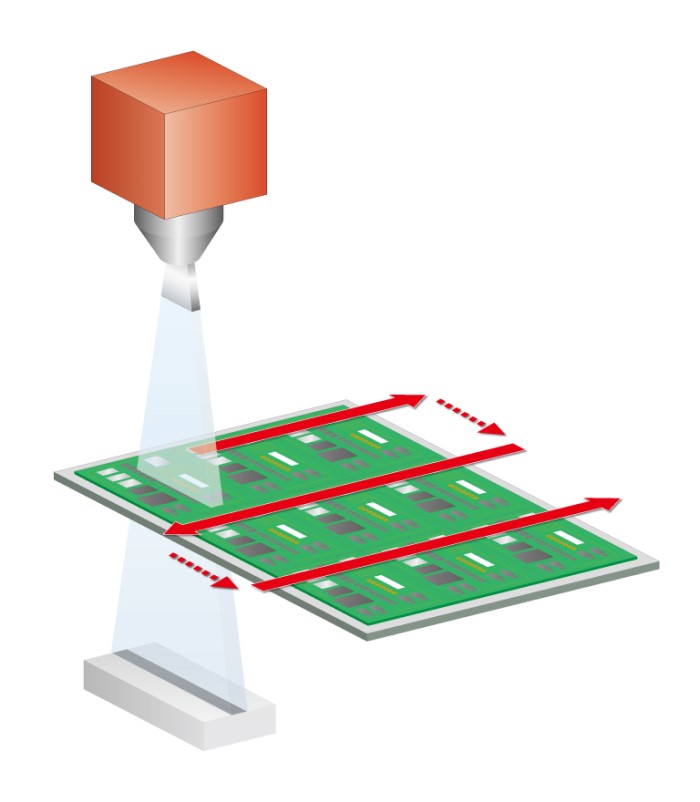

Поддерживается двунаправленное сканирование
C12300-321 способен выполнять двунаправленное сканирование (переключение направления сканирования в соответствии с направлением переноса). В результате эта серия поддерживает подключение к линиям с различной ориентацией, использующим одни и те же системы контроля, а также к системам, в которых сканирование выполняется в обратном порядке при выявлении дефекта. Это также помогает сократить время цикла при проверке крупных объектов, таких как печатные платы для серверов.

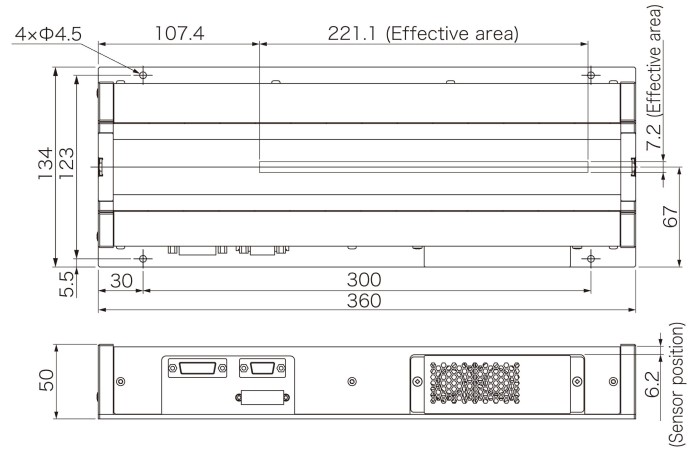

Габаритные размеры (мм)
|
Поставщик
|
Hamamatsu |
|
Светочувствительная область
|
221,1 мм (Г) × 7,2 мм (В) |
|
Рабочая температура
|
от 0 ℃ до +40 ℃ |
|
Выходное напряжение
|
от 25 кВ до 130 кВ |
|
Интерфейс
|
Camera Link |
|
Сцинтиллятор
|
CsI |
|
Рабочая влажность
|
от 30 % до 80 % (без конденсации) |
|
Скорость линии (макс.)
|
от 0,576 м / мин до 57,6 м / мин |
|
Количество пикселей
|
4608 (Г) × 150 (В) |
|
АЦП
|
12 бит |
