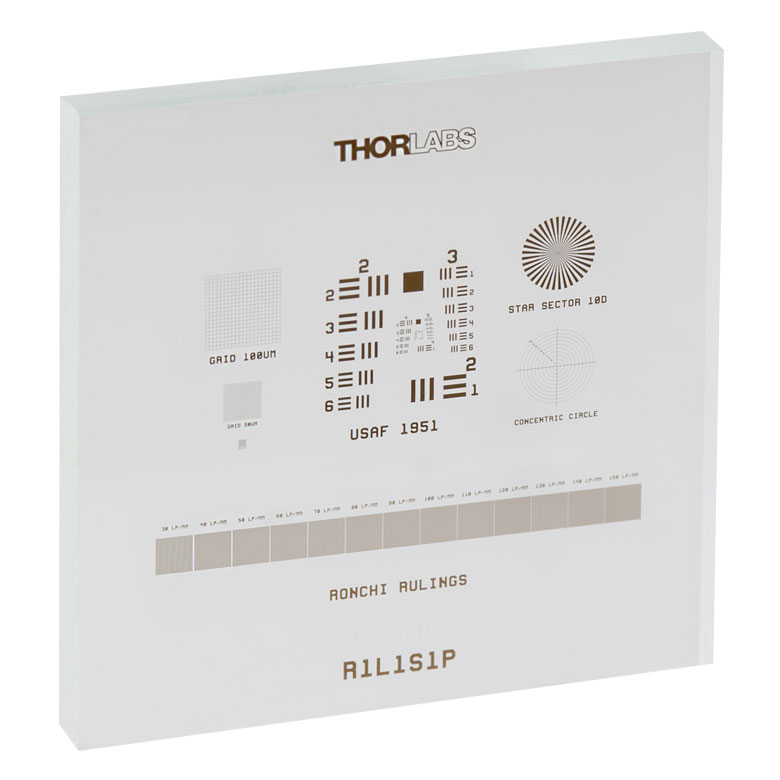

R1L1S1P - Таблица для измерения разрешающей способности и аберраций, квадрат 18 мм, получение изображения при подсветке спереди, Thorlabs

Описание

R1L1S1P — комбинированная таблица для измерения разрешающей способности и аберраций, выполненная в формате квадрата 18 мм и рассчитанная на получение изображения при подсветке спереди. Такой тестовый объект используется для быстрой и наглядной оценки качества оптической системы, когда необходимо определить, насколько уверенно прибор передает мелкие детали, насколько корректно формируется геометрия изображения и есть ли признаки астигматизма, дисторсии или других искажений. Компактный размер делает таблицу удобной для применения в микроскопии, макросъемке, системах визуального контроля, при настройке объективов и в задачах калибровки камер.

Сильная сторона R1L1S1P заключается в том, что в одном изделии объединены несколько тестовых структур. Наличие элементов типа 1951 USAF, секторной звезды, концентрических окружностей, сеток и решеток Ronchi позволяет оценивать систему сразу по нескольким критериям. Пользователь может проверять предельное разрешение, равномерность изображения по полю, искажение формы, точность передачи линий и контраста, а также наблюдать поведение системы в центре и на периферии кадра. Положительный рисунок хорошо подходит для контроля микроскопов и увеличительных систем, когда важна удобная визуальная интерпретация тестового изображения при фронтальной подсветке.

Таблица особенно полезна на этапах ввода оборудования в эксплуатацию, плановой проверки качества изображения, сравнения оптических схем и документирования параметров после обслуживания. Она помогает стандартизировать процедуру контроля и сократить субъективность оценки, поскольку разные тестовые структуры демонстрируют не только максимальную разрешающую способность, но и типовые дефекты формирования изображения. R1L1S1P подходит как для лабораторий и производственных участков, так и для учебных задач, где важно иметь компактный, понятный и информативный эталон для регулярной проверки оптической аппаратуры.

Характеристики

• Комбинированная таблица для контроля разрешения и аберраций оптических систем.
• Формат 18 мм x 18 мм, удобный для микроскопических и компактных визуализирующих систем.
• Исполнение для получения изображения при подсветке спереди.
• Положительный рисунок, рекомендованный для контроля микроскопов и увеличительных систем.
• Включает несколько тестовых элементов: 1951 USAF, секторную звезду, концентрические окружности, сетки и решетки Ronchi.
• Позволяет оценивать разрешение, дисторсию, астигматизм, контраст и качество формирования изображения по полю.

Отрасли применения

• Калибровка микроскопов, увеличительных систем и цифровых камер.
• Контроль качества оптики в производстве и на входном контроле компонентов.
• Настройка систем машинного зрения и приборов визуальной инспекции.
• Исследовательские лаборатории, где требуется сравнение объективов, тубусов и оптических трактов.
• Сервисное обслуживание оптического оборудования и документирование состояния системы после юстировки.
• Учебные лаборатории и демонстрационные стенды по оптике, фотонике и техническому зрению.
