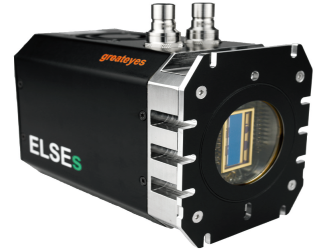

Компания Greateyes предлагает новую камеру ELSE для спектроскопии и задач визуализации в диапазоне от УФ до ИК области спектра (UV-VIS-NIR).
ELSE объединяет передовую электронику с низким уровнем шума и технологию сверхглубокого охлаждения, сохраняя при этом компактную конструкцию. Пользователь может выбирать скорость считывания из диапазона от 50 кГц до 5 МГц. 18-битное АЦП позволяет использовать полный динамический диапазон CCD датчика для обеспечения максимальной производительности и высокого значения отношения сигнал/шум.
Чтобы характеристики камеры наилучшим образом соответствовали требованиям вашего эксперимента, компания Greateyes предлагает несколько моделей с разными параметрами сенсора.
CCD камера ELSE идеально подходит для приложений с очень слабой интенсивностью сигнала, где низкий уровень шума имеет первостепенное значение. ELSE предлагает беспрецедентные возможности для ваших измерений.
Особенности:- Высокая квантовая эффективность; - Термоэлектрическое охлаждение до -100 ºC; - 18-битное аналогово-цифровое преобразование; - Считывание с частотой на уровне МГц; - Компактные размеры. |
Применения:- Рамановская спектроскопия; - Спектроскопия в ближнем ИК диапазоне; - Флуоресцентная спектроскопия; - Спектроскопия поглощения, отражения. |
Преимущества:
- Глубокое термоэлектрическое охлаждение до -100 °C. Низкий уровень темнового тока для детектирования слабых сигналов;
- Герметичный корпус. Высокая защита камеры, не требует много затрат на обслуживание;
- GigE & USB 3.0 интерфейсы. Удаленное или местное управление;
- Гибкий выбор сенсора. Покрытия для УФ, видимого или ближнего ИК диапазонов;
- Высокая скорость считывания: до 5 МГц. Высокая скорость кадров в сочетании с малошумящей электроникой;
- Высокая квантовая эффективность: до 98%. Высокая чувствительность сенсора;
- Коэффициент усиления задается пользователем. Возможность сбалансировать характеристики камеры для получения оптимального отношения сигнал/шум и динамического диапазона;
- Гибкое программное обеспечение. ПО камеры и SDK.
Общая спецификация:
|
Параметры |
Значения |
|
Частота считывания |
50 кГц, 250 кГц, 1 МГц, 3 МГц (5 МГц для режима визуализации) |
|
Разрешение АЦП |
18 бит |
|
Линейность |
Лучше 99% |
|
Материал окна |
MgF2 или UVFS для моделей с УФ чувствительностью, в других случаях BK7 |
|
Фокальная плоскость |
10.0 мм |
|
Охлаждение CCD сенсора |
-100°C - 20°C, охлаждение жидкостью или воздухом |
|
Мониторинг температуры |
2 терморезистора на CCD сенсор и термоэлектрическое охлаждение (горячая сторона) |
|
Интерфейс |
Gigabit Ethernet, USB 3.0 |
|
Программное обеспечение |
ПО greateyes Vision для Windows 7 / 10 |
|
SDK и драйвера |
DLL для Windows; LabVIEW, EPICS, Linux драйвер (опция) |
|
TTL сигналы |
Gigabit Ethernet, USB 3.0 |
|
Условия эксплуатации |
greateyes Vision для Windows 7 / 10 |
|
Источник питания |
DLL для Windows; LabVIEW, EPICS, Linux, Python, Tango драйвер (опционально) |
|
Сигналы интерфейса TTL |
Выходной сигнал синхронизации, выходной сигнал затвора, входной сигнал внешнего триггера |
|
Условия эксплуатации |
Температура: 0°C - 35°C (окр. среды), относительная влажность <80% (без конденсации) |
|
Источник питания |
80-264 В AC (115/230 В AC), 47-63 Гц (50/60 Гц), макс. 1.1 A (230 В AC), 1.9A (115 В AC) |
|
Сертификация |
CE |
|
Габаритные размеры |
8.3 см × 10.0 см × 13.1 см (Ш × В × Д) |
|
Вес |
2.2 кг |

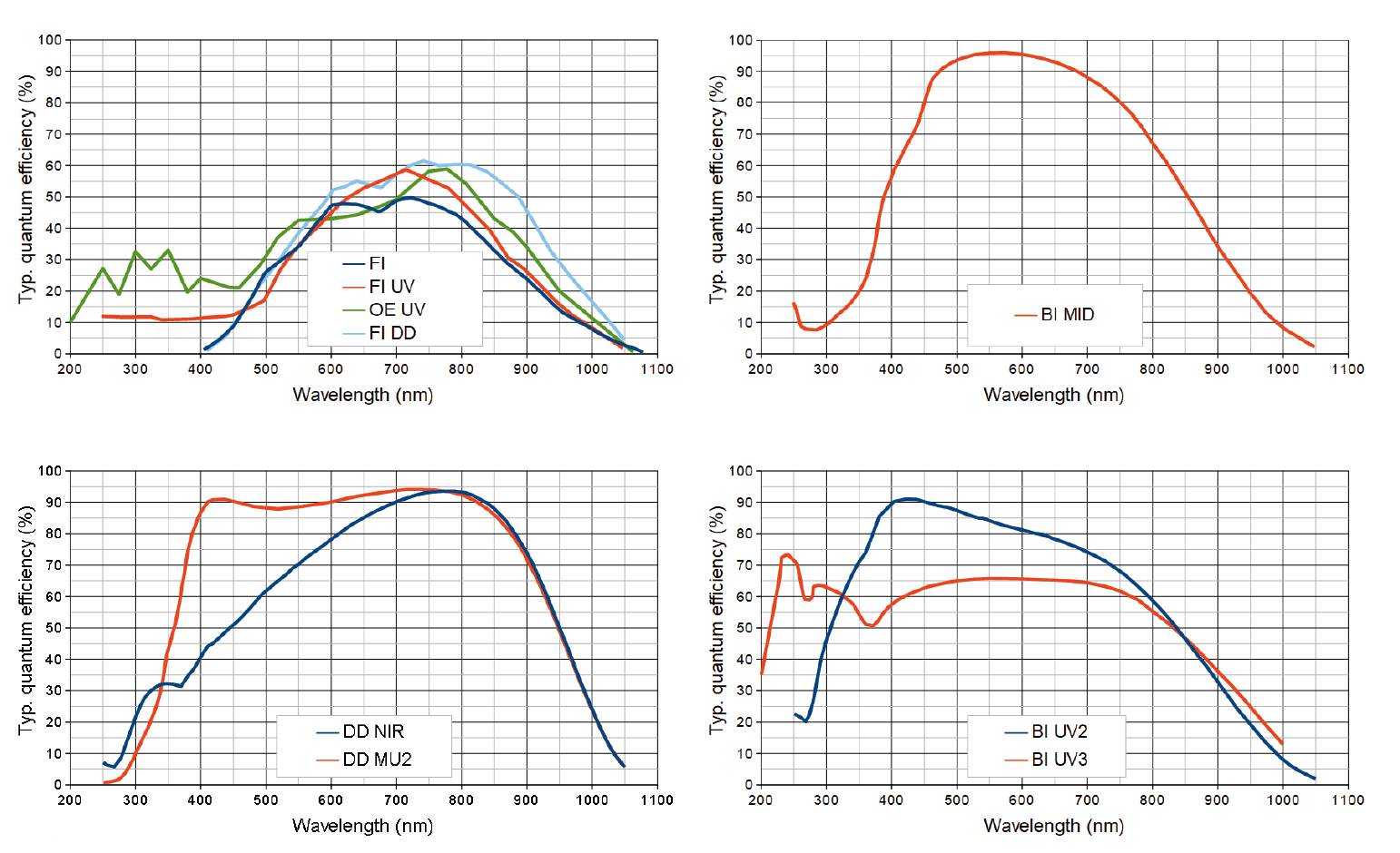

График зависимости энергии фотона от квантовой эффективности
Технические характеристики:
|
Модель |
ELSE-s 1k128 |
ELSE-s 1k256 |
ELSE-s 2k256 |
ELSE-s 2k512 | ||
|
Усиленная чувствительность в УФ области спектра |
|
OE UV BI UV2, BI UV3 |
|
FI UV BI UV2, BI UV3 | ||
|
Усиленная чувствительность в видимой области спектра |
BI MID |
FI BI MID |
FI |
FI BI MID | ||
|
Усиленная чувствительность в ИК области спектра |
DD NIR |
FI DD DD NIR DD MU2 |
DD NIR |
| ||
|
Формат сенсора |
1024 × 127 |
1024 × 255 |
2048 × 264 |
2048 × 515 | ||
|
Площадь кадра |
26.6 мм × 3.3 мм |
26.6 мм × 6.7 мм |
30.7 мм × 3.9 мм |
27.6 мм × 6.9 мм | ||
|
Размер пикселя |
26 мкм × 26 мкм |
15 мкм × 15 мкм |
13.5 мкм × 13.5 мкм | |||
|
Полная емкость |
300 ke¯ (OE UV) / 500 ke¯ / 700 ke¯ (DD) |
75 ke¯ |
100 ke¯ | |||
|
Тип. шум считывания (e¯) при 50 кГц при 1 МГц при 3 МГц |
5.5 12.5 26.0 |
FI 4.2 12.0 25.0 |
BI 6.0 13.1 26.0 |
DD 5.4 12.3 25.0 |
3.7 7.0 12.1 |
3.5 6.8 10.7 |
|
Темновой ток при -100°C |
0.0004 e¯/пиксель/с 0.005 e¯/пиксель/с (DD) |
0.0006 e¯/пиксель/с |
0.00025 e¯/пиксель/с | |||
|
Коэффициент усиления (выбирается пользователем): Стандартный Высокая емкость |
0.4 отсчетов/e¯ – |
1.5 отсчетов/e¯ - |
1 отсчетов/e¯ 0.34 отсчетов/e¯ | |||
|
Типы ПЗС сенсоров |
Передняя подсветка (FI), задняя подсветка (BI), с глубокообедненным слоем с подавлением эффекта интерференции (DD), с открытым электродом (OE) | |||||
|
Просветляющее покрытие |
Для УФ (UV2, UV3), средний диапазон (MID), многоплосное (MU2), для ближнего ИК (NIR) | |||||
Аксессуары и программное обеспечение:
|
Артикул |
Описание |
|
А) Аксессуары для визуализации | |
|
GE-M4202 |
Адаптер для линз, резьба M42 (встроенный держатель фильтра опционально) |
|
GE-FM02 |
Адаптер для линз, крепление F-Mount (встроенный держатель фильтра опционально) |
|
GE-SR35 |
Затвор 35 мм, включающий модуль драйвера затвора |
|
Б) Аксессуары для повышения эффективности охлаждения | |
|
GE-CR01 |
Компактное жидкостное охлаждение с циркуляцией хладагента при комнатной температуре для глубокого охлаждения камеры |
|
GE-CR02 |
Чиллер с рециркуляцией воды, ПИД-регулирование с температурами от -5 °C до 30 °C для сверхглубокого охлаждения камеры |
|
C) Комплект для разработки программного обеспечения (SDK) и драйверы | |
|
GE-LX01 |
SDK для Linux (основан на C/C++) |
|
GE-PYT01 |
Драйвер Python |
|
GE-LAB01 |
Драйвер LabVIEW |
|
GE-EP |
Драйвер EPICS |
|
GE-TAN |
Драйвер Tango |

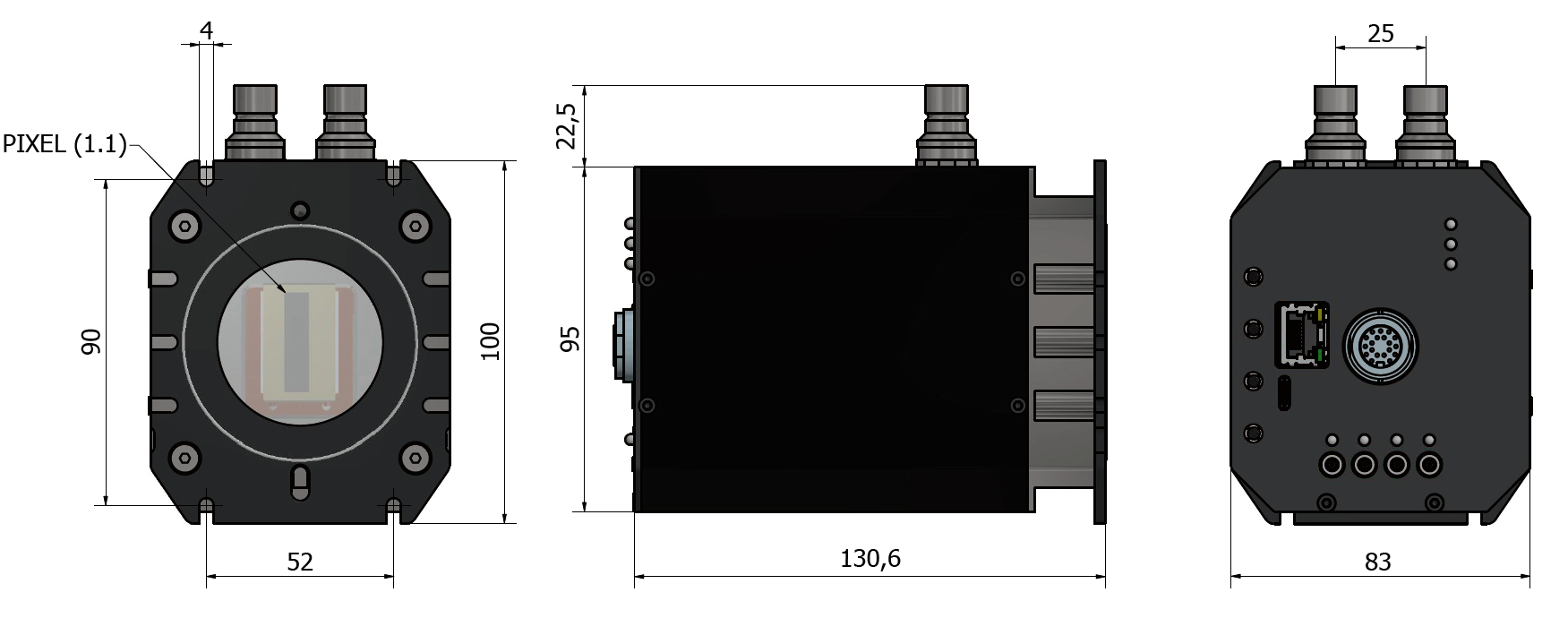

Схема камеры
В комплекте:
|
Артикул |
Описание |
|
GE-VI01 |
Программное обеспечение Greateyes Vision для Windows |
|
GE-SDK01 |
SDK для Windows (основан на C/C++) |
|
GE-USB3m3 |
Кабель USB 3.0 A – USB C, 3 м |
|
GE-GigE10m |
Кабель Ethernet, 10 м |
|
GE-StoB2m |
Кабель SMB – BNC, 2 м (2 шт.) |
|
GE-POW01 |
Источник питания с кабелем |
|
GE-ManCam |
Руководство пользователя |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Компания Greateyes занимается разработкой и производством высокочувствительных ПЗС камер, которые хорошо зарекомендовали себя в таких применениях как спектроскопия и визуализация в диапазоне от жесткого рентгеновского излучения до инфракрасной области спектра.
