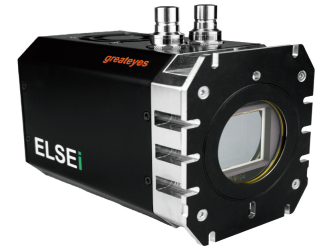

Компания Greateyes предлагает новую камеру ELSE для спектроскопии и задач визуализации в диапазоне от УФ до ИК области спектра (UV-VIS-NIR).
ELSE объединяет передовую электронику с низким уровнем шума и технологию сверхглубокого охлаждения, сохраняя при этом компактную конструкцию. Пользователь может выбирать скорость считывания из диапазона от 50 кГц до 5 МГц. 18-битное АЦП позволяет использовать полный динамический диапазон CCD датчика для обеспечения максимальной производительности и высокого значения отношения сигнал/шум.
Чтобы характеристики камеры наилучшим образом соответствовали требованиям вашего эксперимента, компания Greateyes предлагает несколько моделей с разными параметрами сенсора.
CCD камера ELSE идеально подходит для приложений с очень слабой интенсивностью сигнала, где низкий уровень шума имеет первостепенное значение. ELSE предлагает беспрецедентные возможности для ваших измерений.
Особенности:- Высокая квантовая эффективность; - Термоэлектрическое охлаждение до -100 ºC; - 18-битное аналогово-цифровое преобразование; - Считывание с частотой на уровне МГц; - Компактные размеры. |
Применения:- Флуоресцентная биовизуализация in vivo; - Астрономия; - LIBS-спектроскопия; - Нейтронная томография; - EL / PL визуализация; - Ультрахолодные квантовые исследования. |
Преимущества:
- Глубокое термоэлектрическое охлаждение до -100 °C. Низкий уровень темнового тока для детектирования слабых сигналов;
- Герметичный корпус. Высокая защита камеры, не требует много затрат на обслуживание;
- GigE & USB 3.0 интерфейсы. Удаленное или местное управление;
- Гибкий выбор сенсора. Покрытия для УФ, видимого или ближнего ИК диапазонов;
- Высокая скорость считывания: до 20 МГц. Высокая скорость кадров в сочетании с малошумящей электроникой;
- Высокая квантовая эффективность: до 98%. Высокая чувствительность сенсора;
- Коэффициент усиления задается пользователем. Возможность сбалансировать характеристики камеры для получения оптимального отношения сигнал/шум и динамического диапазона;
- Гибкое программное обеспечение. ПО камеры и SDK.
Общая спецификация:
|
Параметры |
Значения |
|
Частота считывания |
50 кГц, 250 кГц, 1 МГц, 3 МГц (5 МГц для режима визуализации; до 20 МГц с несколькими выходами) |
|
Режимы считывания |
2 вывода для 1k1k и 2k2k камер, 4 вывода для 2k2k plus и 4k4k камер |
|
Разрешение АЦП |
18 бит |
|
Линейность |
Лучше 99% |
|
Материал окна |
MgF2 или UVFS для моделей с УФ чувствительностью, в других случаях BK7 |
|
Фланец – фокальная плоскость |
10.0 мм (1k1k, 2k2k plus и 4k4k камеры); 9 мм (2k2k камера) |
|
Мониторинг температуры |
2 терморезистора на CCD сенсор и термоэлектрическое охлаждение (горячая сторона) |
|
Интерфейс |
Gigabit Ethernet, USB 3.0 |
|
Программное обеспечение |
ПО greateyes Vision для Windows 7 / 10 |
|
SDK и драйвера |
DLL для Windows; LabVIEW, EPICS, Linux драйвер (опция) |
|
TTL сигналы |
Gigabit Ethernet, USB 3.0 |
|
Условия эксплуатации |
greateyes Vision для Windows 7 / 10 |
|
Источник питания |
DLL для Windows; LabVIEW, EPICS, Linux, Python, Tango драйвер (опционально) |
|
Сигналы интерфейса TTL |
Выходной сигнал синхронизации, выходной сигнал затвора, входной сигнал внешнего триггера |
|
Условия эксплуатации |
Температура: 0°C - 35°C (окр. среды), относительная влажность <80% (без конденсации) |
|
Источник питания |
1k1k и 2k2k: 80-264 В AC (115/230), 47-63 Гц (50/60), макс. 1.1 A (230 В) / 1.9 A (115 В) 2k2k plus и 4k4k: 85-264 В AC (115/230), 47-63 Гц (50/60), макс. 1.9 A (230 В) / 3.8 A (115 В) |
|
Сертификация |
CE |
|
Габаритные размеры |
8.3 см × 10.0 см × 13.1 см (Ш × В × Д, 1k1k и 2k2k корпусы) 13.7 см × 13.7 см × 17.1 см (Ш × В × Д, 2k2k plus и 4k4k корпусы) |
|
Вес |
2.2 г (1k1k и 2k2k), 5.4 кг (2k2k plus и 4k4k) |

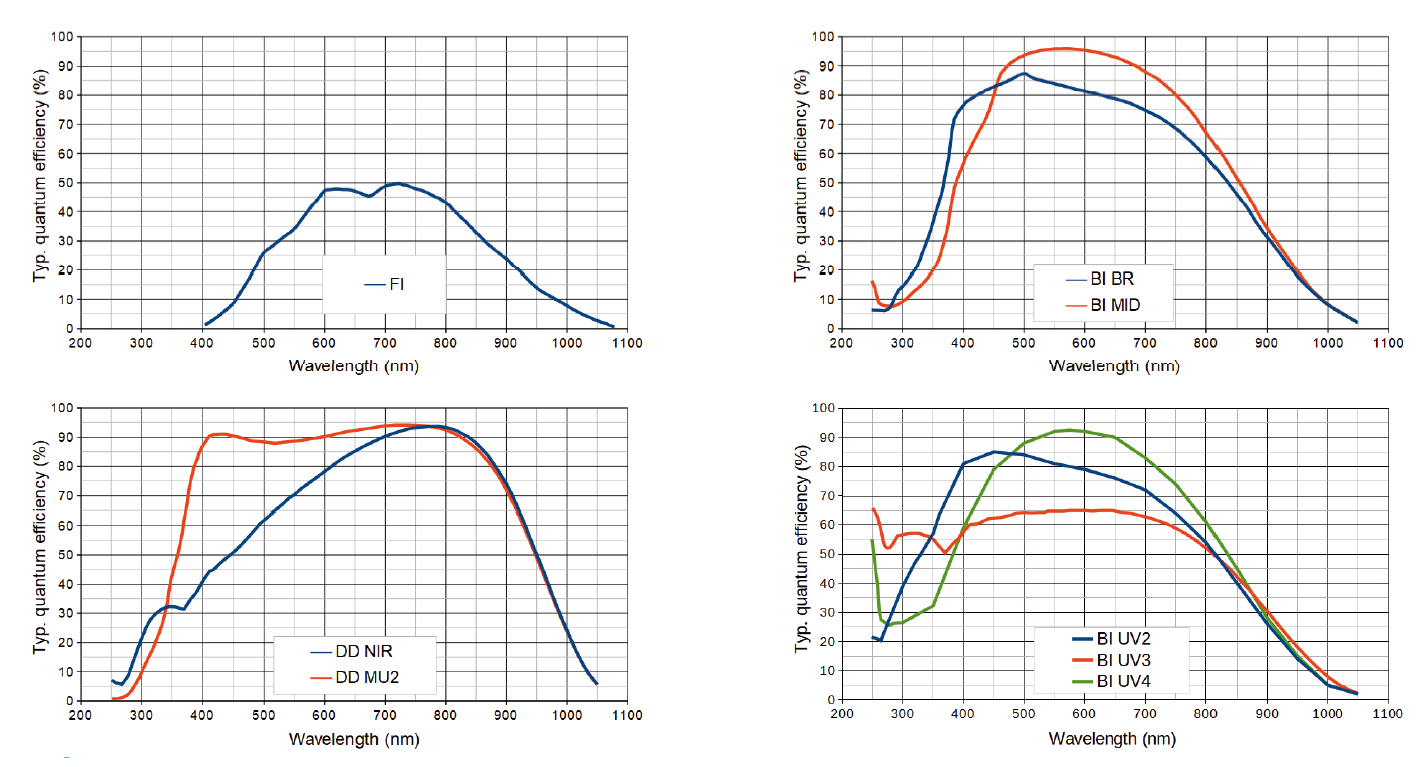

График зависимости энергии фотона от квантовой эффективности
Технические характеристики:
|
Модель |
ELSE-i 1k1k |
ELSE-i 2k2k |
ELSE-i 2k2k plus |
ELSE-i 4k4k | ||||
|
Усиленная чувствительность в УФ области спектра |
BI UV3 |
|
|
BI UV3 |
|
|
BI UV2 BI UV4 | |
|
Усиленная чувствительность в видимой области спектра |
FI BI BR BI MID |
|
FI BI MID |
|
BI MID |
|
FI BI BR BI MID |
BI MID |
|
Усиленная чувствительность в ИК области спектра |
|
DD NIR DD MU2 |
|
DD NIR DD MU2 |
|
|
|
DD MU2 |
|
Формат сенсора |
1024 × 1024 (FI) 1056 × 1027 (остальные) |
2048 × 2052 |
2048 × 2064 |
4096 × 4112 | ||||
|
Площадь кадра |
13.3 мм× 13.3 мм |
27.6 мм× 27.6 мм |
30.7 мм× 30.7 мм |
61.4 мм× 61.4 мм | ||||
|
Размер пикселя |
13 мкм× 13 мкм |
13.5 мкм × 13.5 мкм |
15 мкм × 15 мкм |
15 мкм × 15 мкм | ||||
|
Охлаждение CCD сенсора |
от -100 °C до 20 °C |
от -90 °C до 20 °C |
от -90 °C до 20 °C |
от -90 °C до 20 °C | ||||
|
Полная емкость |
100 ke¯ |
120 ke¯ |
100 ke¯ |
150 ke¯ |
150 ke¯ |
150 ke¯ |
350 ke¯ | |
|
Тип. шум считывания (e¯) при 50 кГц при 1 МГц при 3 МГц |
2.8 6.4 10.9 |
3.4 7.0 13.6 |
4.6 8.5 17.0 |
4.6 8.5 17.0 |
2.8 5.8 10.4 | |||
|
Темновой ток (e¯/пиксель/с) |
при -100 °C |
при -90 °C |
при -90 °C |
при -90 °C | ||||
|
0.00015 |
0.0005 |
0.0001 |
0.001 |
0.00008 |
0.00008 |
0.0006 | ||
|
Коэффициент усиления (выбирается пользователем): Стандартный Высокая емкость |
1 отсчетов/e¯ – |
1 отсчетов/e¯ 3.4 отсчетов/e¯ |
0.6 отсчетов/e¯ 0.2 отсчетов/e¯ |
0.6 отсчетов/e¯ 0.2 отсчетов/e¯ |
0.1 отсчетов/e¯ 0.34 отсчетов/e¯ | |||
|
Типы ПЗС сенсоров |
Передняя подсветка (FI), задняя подсветка (BI), с глубокообедненным слоем с подавлением эффекта интерференции (DD) | |||||||
|
Просветляющее покрытие |
Для УФ (UV2, UV3, UV4), широкополосное (BR) средний диапазон (MID), многоплосное (MU2), для ближнего ИК (NIR) | |||||||
Аксессуары и программное обеспечение:
|
Артикул |
Описание |
|
А) Аксессуары для визуализации | |
|
GE-CM02 |
Адаптер для линз, крепление C-Mount для 1k1k камеры |
|
GE-M4202 |
Адаптер для линз, резьба M42 для 1k1k, 2k2k и 2k2k plus камер (встроенный держатель фильтра опционально) |
|
GE-FM02 |
Адаптер для линз, крепление F-Mount для 1k1k, 2k2k и 2k2k plus камер (встроенный держатель фильтра опционально) |
|
GE-SR25 |
Затвор 25 мм для 1k1k камеры, включающий модуль драйвера затвора |
|
GE-SR45 |
Затвор 45 мм для 2k2k и 2k2k plus камер, включающий модуль драйвера затвора |
|
Б) Аксессуары для повышения эффективности охлаждения | |
|
GE-CR01 |
Компактное жидкостное охлаждение с циркуляцией хладагента при комнатной температуре для глубокого охлаждения камеры |
|
GE-CR02 |
Чиллер с рециркуляцией воды, ПИД-регулирование с температурами от -5 °C до 30 °C для сверхглубокого охлаждения камеры |
|
C) Комплект для разработки программного обеспечения (SDK) и драйверы | |
|
GE-LX01 |
SDK для Linux (основан на C/C++) |
|
GE-PYT01 |
Драйвер Python |
|
GE-LAB01 |
Драйвер LabVIEW |
|
GE-EP |
Драйвер EPICS |
|
GE-TAN |
Драйвер Tango |

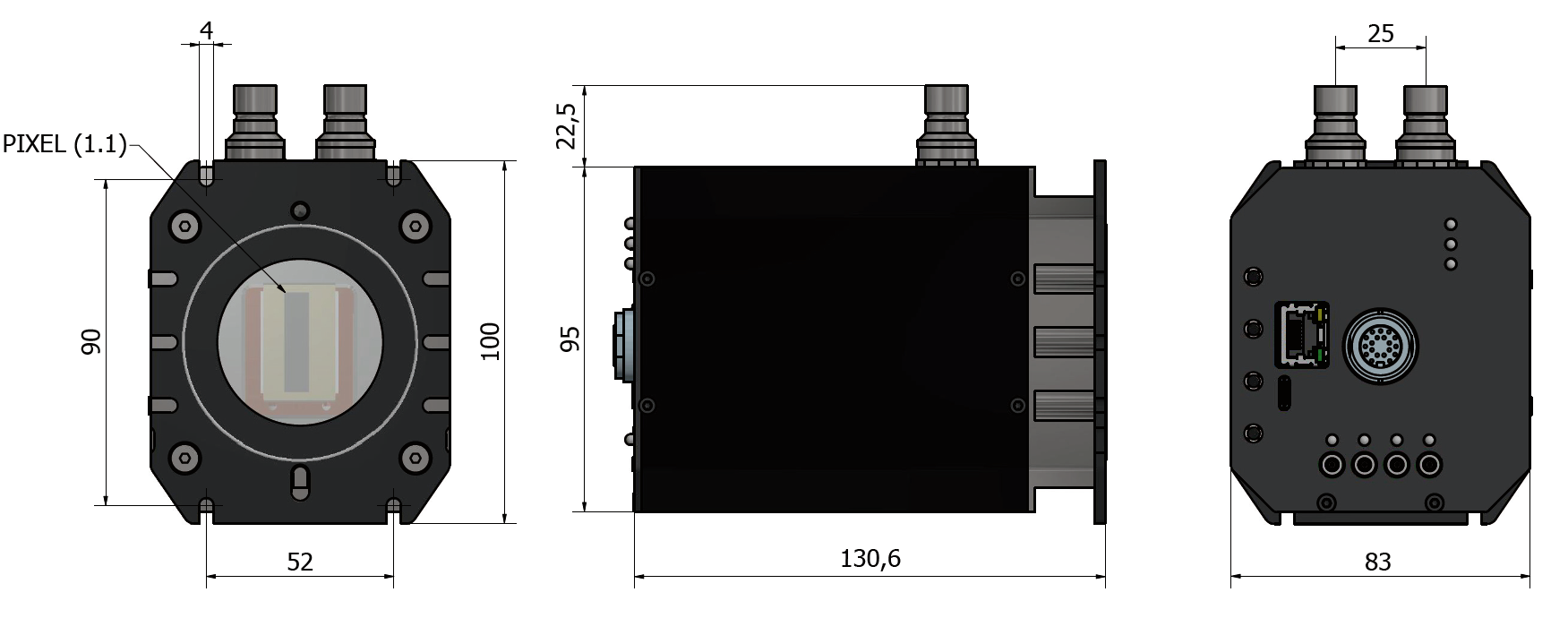

Схема камеры
В комплекте:
|
Артикул |
Описание |
|
GE-VI01 |
Программное обеспечение Greateyes Vision для Windows |
|
GE-SDK01 |
SDK для Windows (основан на C/C++) |
|
GE-USB3m3 |
Кабель USB 3.0 A – USB C, 3 м |
|
GE-GigE10m |
Кабель Ethernet, 10 м |
|
GE-StoB2m |
Кабель SMB – BNC, 2 м (2 шт.) |
|
GE-POW01 |
Источник питания с кабелем |
|
GE-ManCam |
Руководство пользователя |
