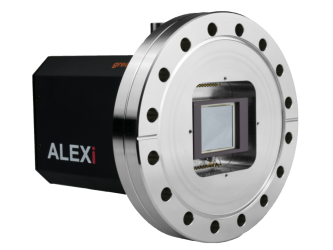

Компания Greateyes представляет новую серию камер ALEX для задач спектроскопии в VUV (вакуумное УФ излучение), EUV (экстремальное УФ излучение), мягком и жестком рентгеновском диапазоне. В данных компактных камерах объединены малошумящая электроника и технология сверхглубокого охлаждения.
Пользователь может выбирать из нескольких скоростей считывания при поддержании частоты от 50 кГц до 5 МГц. Истинное 18-битное аналого-цифровое преобразование позволяет использовать полный динамический диапазон ПЗС-матрицы для обеспечения максимальной производительности и высокого значения отношения сигнал/шум. ALEX идеально подходит для детектирования очень слабых интенсивностей сигнала, где низкий уровень шума имеет первостепенное значение. Камеры ALEX предлагают беспрецедентные возможности для ваших измерений.
Особенности:- Высокая квантовая эффективность; - Термоэлектрическое охлаждение: -100 °C; - 18-битное аналого-цифровое преобразование - Считывание с частотой на уровне МГц; - Компактные размеры. |
Применения:- Фотолитография в глубоком ультрафиолете; - Рентгеновская томография; - Голография с преобразованием Фурье; - Рентгеновская флуороскопия; - Когерентная дифракционная визуализация; - Птихографическая спектромикроскопия; - Малоугловое рассеяние рентгеновских лучей при скользящем падении. |
Преимущества:
- Глубокое термоэлектрическое охлаждение до -100 °C. Низкий уровень темнового тока для детектирования слабых сигналов;
- GigE & USB 3.0 интерфейсы. Удаленное или местное управление;
- Высокая скорость считывания: до 20 МГц. Высокая скорость кадров в сочетании с малошумящей электроникой;
- Высокая квантовая эффективность: до 98%. Высокая чувствительность сенсора;
- Коэффициент усиления задается пользователем. Возможность сбалансировать характеристики камеры для получения оптимального отношения сигнал/шум и динамического диапазона;
- Гибкое программное обеспечение. ПО камеры и SDK.
Общая спецификация:
|
Параметры |
Значения |
|
Частота считывания |
50 кГц, 250 кГц, 1 МГц, 3 МГц (5 МГц для режима визуализации; до 20 МГц с несколькими выходами) |
|
Режимы считывания |
2 вывода для 1k1k и 2k2k камер, 4 вывода для 2k2k plus и 4k4k камер |
|
Разрешение АЦП |
18 бит |
|
Линейность |
лучше 99% |
|
Толщина эпитаксиального слоя CCD |
стандарт: 15 мкм, модели с глубоким обеднением (DD): 40 мкм |
|
Типы фланцев |
ISO-F DN63, CF DN63, CF DN100, CF DN160 |
|
Работа в вакууме |
С CF фланцем: 10-10 мбар (сверхглубокий вакуум) |
|
Температура прогрева |
макс. +80 °C |
|
Фланец – фокальная плоскость |
1k1k с CF DN63: 6 мм; 2k2k с CF DN63: 5 мм; 2k2k plus и 4k4k с CF DN160: -27 мм (возможна кастомизация) |
|
Мониторинг температуры |
2 терморезистора на CCD сенсор и термоэлектрический охладитель (горячая сторона) |
|
Интерфейс |
Gigabit Ethernet, USB 3.0 |
|
Программное обеспечение |
ПО greateyes Vision для Windows 7 / 10 |
|
SDK и драйверы |
DLL для Windows; LabVIEW, EPICS, Linux, Python, Tango драйвер (опционально) |
|
Сигналы интерфейса TTL |
Выходной сигнал синхронизации, выходной сигнал затвора, входной сигнал внешнего триггера |
|
Условия эксплуатации |
Температура: 0°C - 35°C (окр. ср.), относительная влажность <80% (без конденсата) |
|
Источник питания |
1k1k и 2k2k: 80-264 В AC (115/230), 47-63 Гц (50/60), макс. 1.1 A (230 В) / 1.9 A (115 В) 2k2k plus и 4k4k: 85-264 В AC (115/230), 47-63 Гц (50/60), макс. 1.9 A (230 В) / 3.8 A (115 В) |
|
Сертификация |
CE |
|
Габаритные размеры |
8.3 см × 10.0 см × 10.9 см (Ш × В × Д, 1k1k и 2k2k корпус) 13.7 см × 13.7 см × 13.3 см (Ш × В × Д, 2k2k plus и 4k4k корпус) |
|
Вес |
2.9 кг (1k1k и 2k2k с CF DN63 фланцем) / 4.3 кг (1k1k и 2k2k с CF DN100 фланцем) / 12.5 кг (4k4k с CF DN160 фланцем) |

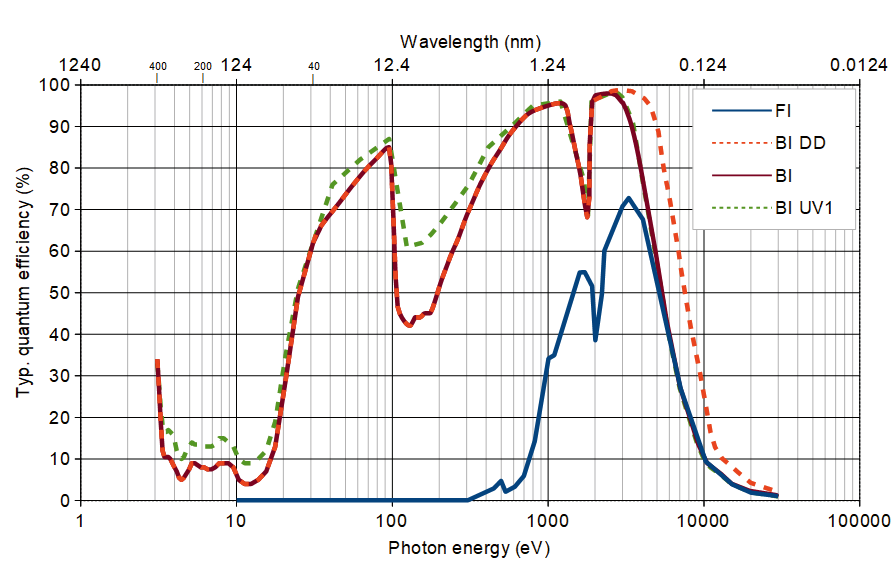

График зависимости энергии фотона от квантовой эффективности
Технические характеристики:
|
Модель |
ALEX-i 1k1k |
ALEX-i 2k2k |
ALEX-i 2k2k plus |
ALEX-i 4k4k | |||||||
|
Сенсоры |
FI BI BI UV1 |
BI DD |
FI BI |
BI DD BI UV1 |
BI |
|
BI |
BI DD | |||
|
Формат матрицы |
1024 × 1024 (FI) 1056 × 1027 (остальные) |
2048 × 2052 |
2048 × 2064 |
4096 × 4112 | |||||||
|
Область визуализации |
13.3 мм × 13.3 мм |
27.6 мм × 27.6 мм |
30.7 мм × 30.7 мм |
61.4 мм × 61.4 мм | |||||||
|
Размер пикселя |
13 мкм × 13 мкм |
13.5 мкм × 13.5 мкм |
15 мкм × 15 мкм |
15 мкм × 15 мкм | |||||||
|
Охлаждение сенсора |
От -100 °C до +20 °C |
От -90 °C до +20 °C |
От -90 °C до +20 °C |
От -90 °C до +20 °C | |||||||
|
Полная емкость |
100 ke¯ |
120 ke¯ |
100 ke¯ |
150 ke¯ |
150 ke¯ |
150 ke¯ |
350 ke¯ | ||||
|
Шум считывания (e¯) при 50 кГц при 1 МГц при 3 МГц |
2.8 6.4 10.9 |
3.4 7.0 13.6 |
4.6 8.5 17.0 |
4.6 8.5 17.0 |
2.8 5.8 10.4 | ||||||
|
Темновой ток (e¯/пиксель/с) |
При -100 °C |
При -90 °C |
При -90 °C |
При -90 °C | |||||||
|
0.00015 |
0.0005 |
0.0001 |
0.001 |
0.00008 |
0.00008 |
0.0006 | |||||
|
Коэффициент усиления (выбирается пользователем): Стандартный Высокая емкость |
1 отсчетов/e¯ – |
1 отсчетов /e¯ 0.34 отсчетов /e¯ |
0.6 отсчетов /e¯ 0.2 отсчетов /e¯ |
0.6 отсчетов /e¯ 0.2 отсчетов /e¯ |
1 отсчетов /e¯ 0.34 отсчетов /e¯ | ||||||
|
Тип сенсора |
Передняя подсветка (FI), задняя подсветка (BI), с глубокообедненным слоем с подавлением эффекта интерференции (DD), антиотражающее покрытие, работающее в УФ области спектра (UV1) | ||||||||||
|
Точность изготовления |
Класс 0 и класс 1 (стандарт), как указано производителем | ||||||||||
Типы фланцев:
|
Артикул |
Описание |
|
CF1 |
Герметичный по кромке фланец CF DN63 с резьбовыми отверстиями (только для 1k1k и 2k2k) |
|
CF2 |
Герметичный по кромке фланец CF DN100 со сквозными отверстиями (только для 1k1k и 2k2k) |
|
CF3 |
Герметичный по кромке фланец CF DN160 со сквозными отверстиями |
|
CF4 |
Вращающийся герметичный по кромке фланец CF DN100 со сквозными отверстиями (только для 1k1k и 2k2k) |
Аксессуары и программное обеспечение:
|
Артикул |
Описание |
|
А) Аксессуары для визуализации | |
|
GE-SR25 |
Затвор 25 мм для 1k1k камеры, включающий модуль драйвера затвора |
|
GE-SR45 |
Затвор 45 мм для 2k2k и 2k2k plus камер, включающий модуль драйвера затвора |
|
GE-AE01 |
Дополнительный фланец CF DN63 с окном из бериллия, MgF2, UVFS или других материалов; может быть герметизирован с фланцем камеры, с портом для внешнего вакуумного насоса; позволяет независимо использовать ALEX в воздухе |
|
Б) Аксессуары для повышения эффективности охлаждения | |
|
GE-CR01 |
Компактное жидкостное охлаждение с циркуляцией хладагента при комнатной температуре для глубокого охлаждения камеры |
|
GE-CR02 |
Чиллер с рециркуляцией воды, ПИД-регулирование с температурами от -5 °C до 30 °C для сверхглубокого охлаждения камеры |
|
C) Комплект для разработки программного обеспечения (SDK) и драйверы | |
|
GE-LX01 |
SDK для Linux (основан на C/C++) |
|
GE-PYT01 |
Драйвер Python |
|
GE-LAB01 |
Драйвер LabVIEW |
|
GE-EP |
Драйвер EPICS |
|
GE-TAN |
Драйвер Tango |

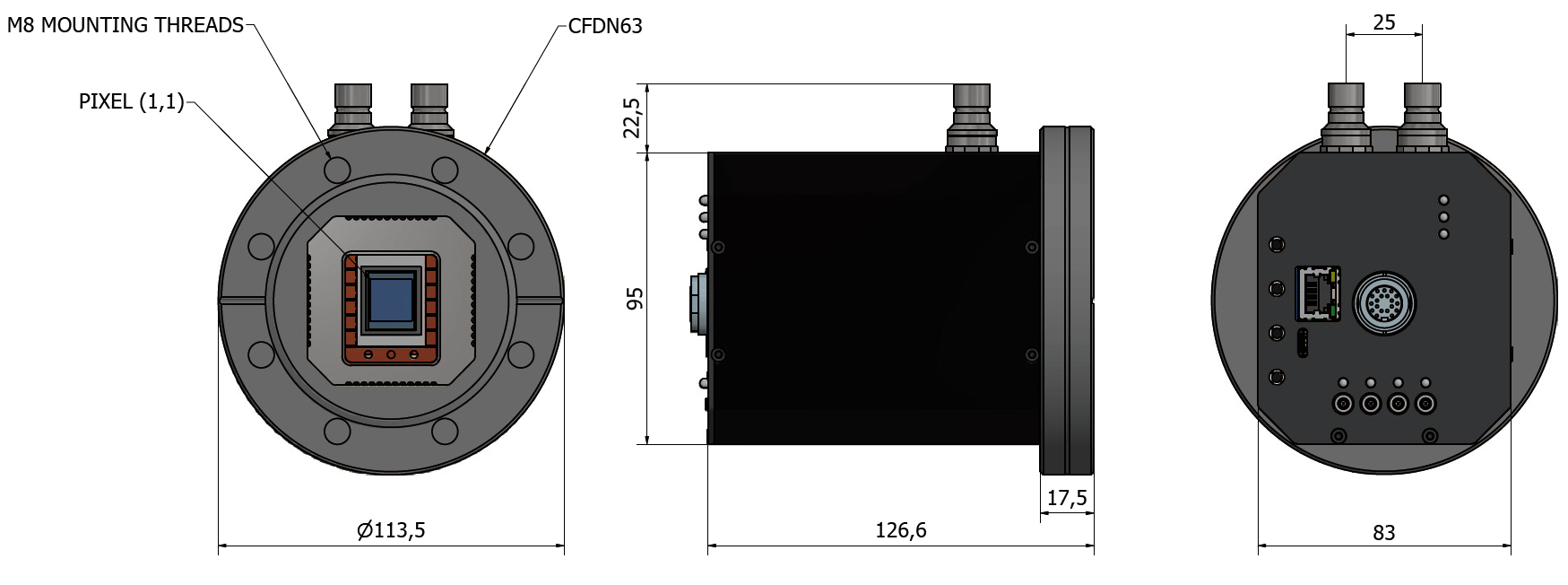

Схема камеры
В комплекте:
|
Артикул |
Описание |
|
GE-VI01 |
Программное обеспечение Greateyes Vision для Windows |
|
GE-SDK01 |
SDK для Windows (основан на C/C++) |
|
GE-USB3m3 |
Кабель USB 3.0 A – USB C, 3 м |
|
GE-GigE10m |
Кабель Ethernet, 10 м |
|
GE-StoB2m |
Кабель SMB – BNC, 2 м (2 шт.) |
|
GE-POW01 |
Источник питания с кабелем |
|
GE-ManCam |
Руководство пользователя |
