Описание

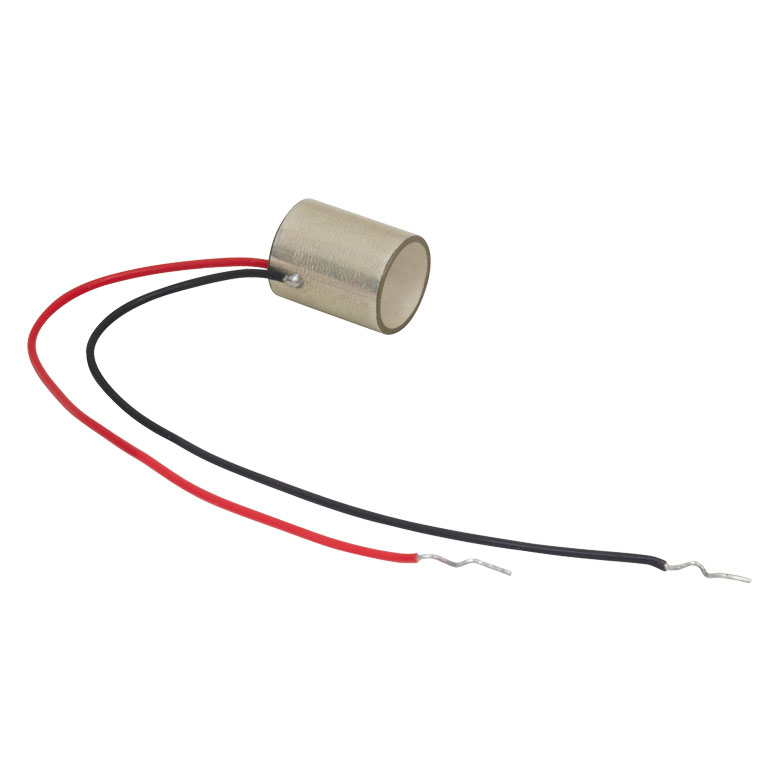

PT49LMW — пьезоэлектрический трубчатый привод, рассчитанный на работу при напряжении до 500 В и обеспечивающий осевое смещение 2.8 мкм при радиальном смещении 1.8 мкм. Диаметр 8 мм и длина 10 мм делают его удобным для компактных узлов сканирования, микропозиционирования и высокоточного отклонения, где важна малая масса подвижной части и быстрый отклик. Предустановленные провода упрощают подключение и снижают объем дополнительных монтажных операций.
Трубчатая геометрия ценится тем, что позволяет использовать один элемент сразу в нескольких режимах движения. Такой привод подходит для сканирующих систем, микроскопии, волоконной юстировки, компенсации мелких смещений и задач, где обычная моторизованная механика оказывается слишком крупной или медленной. Разработчик получает компактный активный компонент, который можно встроить в OEM узел, исследовательский модуль или вакуумно совместимую архитектуру открытого типа.
Для практики PT49LMW интересен тем, что помогает получить управляемое микрометровое движение без сложной кинематики. Это облегчает создание малогабаритных сканирующих головок, настроечных узлов и микрооптических манипуляторов. В результате уменьшается число механических деталей, повышается частотный потенциал системы и упрощается перенос конструкции из лабораторного прототипа в более компактный аппаратный формат.
Характеристики
- Артикул: PT49LMW
- Тип изделия: пьезоэлектрический трубчатый привод
- Максимальное напряжение: 500 В
- Осевое смещение: 2.8 мкм
- Радиальное смещение: 1.8 мкм
- Габариты: Ø8 мм, длина 10 мм
Отрасли применения
- сканирующие и микропозиционирующие системы
- волоконная юстировка и фотоника
- микроскопия и микрооптика
- OEM узлы точного перемещения
