Описание

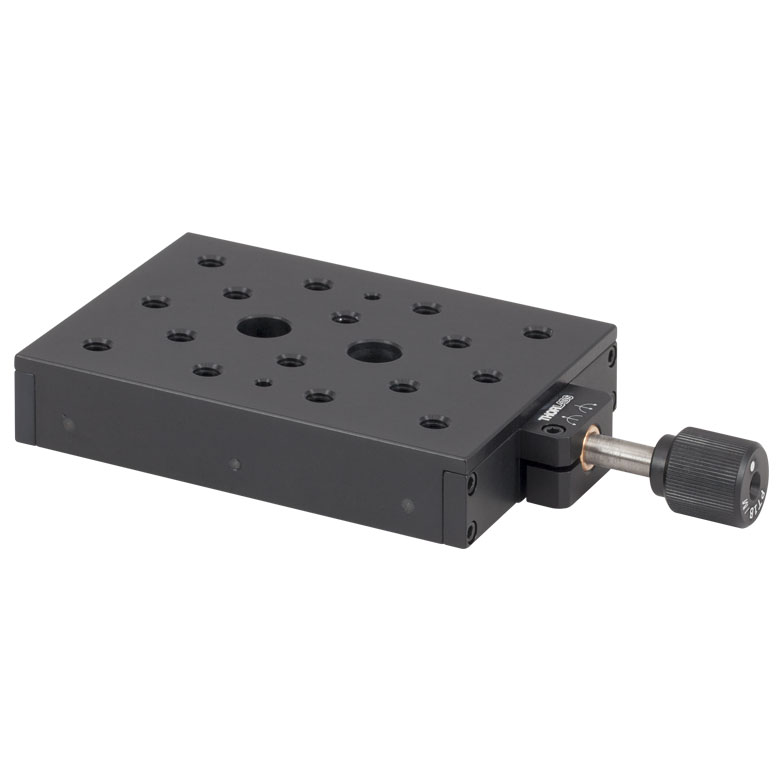

PT1B/M — транслятор с мелкошаговым винтом 1/4″-170. Вместо стандартного микрометра применяется винтовой привод с шагом резьбы 170 ниток на дюйм, что позволяет плавно дозировать перемещение на малых участках хода.
Главные параметры PT1B/M: Ход: 25 мм; регулировочный винт: 1/4″-170; монтаж платформы: M6. При интеграции в измерительную установку они определяют доступный ход, монтажный стандарт и ограничения выбранной конфигурации.
У линейных направляющих важны параллельность поверхностей и отсутствие поперечной нагрузки: перекос держателя при движении ухудшает повторяемость оптической регулировки. Микрометр или тонкий регулировочный винт задаёт перемещение, тогда как направляющие ограничивают нежелательные степени свободы. Применительно к PT1B/M особенно существенен следующий фактор: Винт с малым шагом не является измерительной системой с автоматическим считыванием положения.
При юстировке сначала выполняют грубое центрирование оптического пути, затем тонко подбирают положение по максимальному сигналу или симметрии профиля луча. После перестановки крепления проверяют, не возникла ли ошибка оси вследствие перекоса переходной пластины. Для этого артикула последовательность работы подбирают под его функцию: тонкая центровка зеркала или диафрагмы; оптимизация ввода света в волокно; позиционирование микроприбора. Перечисленные применения описывают реальные задачи установки, но не отменяют проверки всех механических, электрических и эксплуатационных ограничений.
Для PT1B/M практическая проверка начинается с фиксации нижней поверхности, установки тестового образца и прохода всей каретки без заеданий. Сравнивают положение в начале и конце хода, а затем возвращаются к контрольной точке с одного направления, чтобы оценить влияние люфта винтовой пары. При поиске оптического максимума важно различать позиционную настройку и поворот элемента.
Перед окончательной установкой PT1B/M требуется проверить присоединительные элементы и соответствие месту монтажа. Винт с малым шагом не является измерительной системой с автоматическим считыванием положения. В паспорте выбранной модификации уточняют данные, которые не указаны в исходном перечне, включая ограничения нагрузки, крепёжные размеры и условия эксплуатации; эти значения нельзя переносить с другой модели автоматически.
Характеристики
- Артикул: PT1B/M
- Тип изделия: Транслятор с мелкошаговым винтом 1/4″-170
- Ход: 25 мм
- регулировочный винт: 1/4″-170
- монтаж платформы: M6
Отрасли применения
- Тонкая центровка зеркала или диафрагмы
- оптимизация ввода света в волокно
- позиционирование микроприбора
