Описание

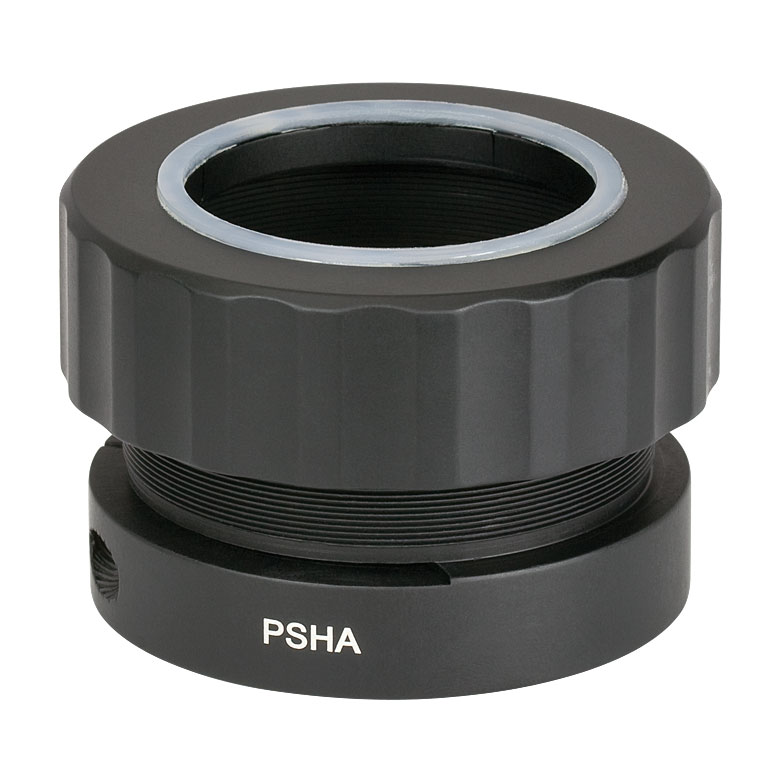

PSHA — хомут для фиксации и регулировки высоты крепления элементов на стержне, зажимной винт: 1/4"-20. Основное назначение изделия: хомут для фиксации оптической стойки. Обжимной узел закрепляет высоту оптического компонента на вертикальном стержне и препятствует самопроизвольному сползанию при настройке. Это помогает выбрать монтажную схему по фактической резьбе, рабочей геометрии и требуемому направлению регулировки.
У изделия PSHA Обжимной узел закрепляет высоту оптического компонента на вертикальном стержне и препятствует самопроизвольному сползанию при настройке. После установки важно убедиться в отсутствии качания и в том, что в монтажной сборке не возник паразитный наклон. Это особенно существенно при последовательном размещении линз и зеркал на общей оптической высоте.
При использовании PSHA необходимо учитывать следующее. Точная высота оптического компонента задаётся суммой размеров основания, стойки, держателя и промежуточных механических элементов. Даже небольшой перепад может привести к смещению светового пучка относительно центра зеркала, объектива или фотодетектора. Простые механические проставки позволяют исправить постоянную разницу без применения громоздкого регулируемого подъёмника.
На этапе установки PSHA особенно важно исключить ошибки механического сопряжения. При установке проставки необходимо обеспечить плоскостной контакт и отсутствие перекоса. Если используется несколько деталей, накопление допусков может влиять на вертикальность стойки; после сборки проверяют совпадение оптической оси. Для зажимных хомутов важно равномерное прижатие по поверхности стержня и достаточная сила трения, чтобы удерживать компонент при вибрации.
Для эксплуатации PSHA полезны и следующие инженерные ограничения. В оптомеханической лаборатории вспомогательные крепёжные элементы часто определяют удобство последующих юстировок: позволяют перемещать стойку как единый узел, фиксировать высоту после настройки и сокращать число промежуточных переходников. При этом присоединительный стандарт резьбы должен совпадать с используемой системой крепежа.
Характеристики
- Зажимная резьба: 1/4″-20
- Функция: регулировка и фиксация высоты
- Привод: ручной зажимной винт
- Указанные параметры относятся к конкретному исполнению, а не ко всем изделиям серии.
Отрасли применения
- Монтаж оптических держателей на вертикальных стойках
- Выравнивание датчиков по высоте луча
- Временная механическая фиксация в оптических схемах
При подборе PSHA важно проверить совместимость крепежа и рабочей геометрии с остальными элементами стенда. Совместимость со стойкой необходимо проверять по диаметру посадочного отверстия.
