Описание

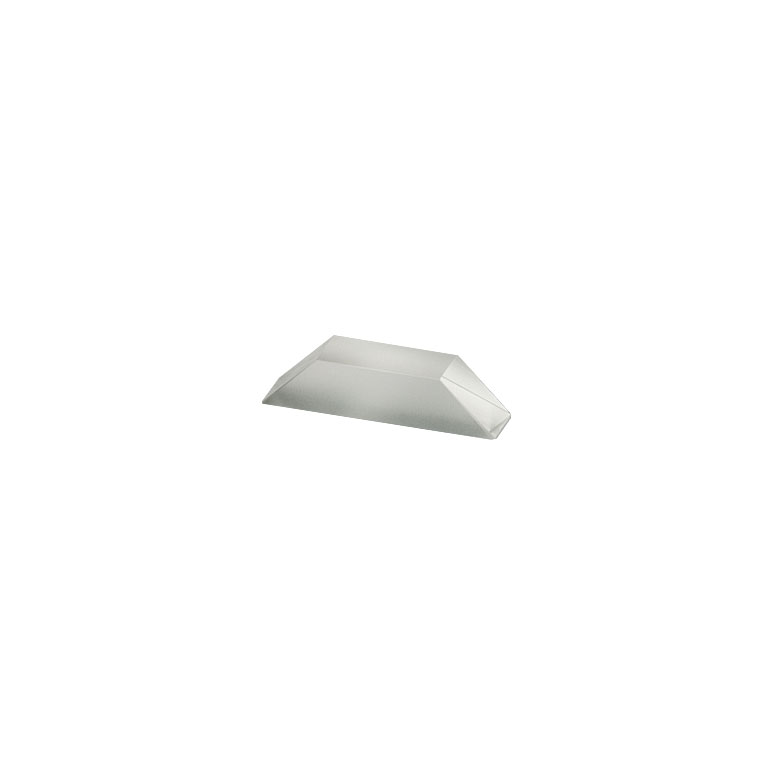

PS990 — призма Дове, характерный размер стороны боковой поверхности: 5 мм, N-BK7, без покрытия. Основное назначение изделия: призма дове. При вращении призмы вокруг продольной оси ориентация изображения на выходе меняется вдвое быстрее, что используют для разворота изображения без вращения всей камеры. Это помогает выбрать монтажную схему по фактической резьбе, рабочей геометрии и требуемому направлению регулировки.
Особенность PS990: При вращении призмы вокруг продольной оси ориентация изображения на выходе меняется вдвое быстрее, что используют для разворота изображения без вращения всей камеры. Размер и наличие оптического покрытия определяют удобство в выбранном диапазоне излучения. Для призм Дове проверяют световую апертуру и размещают элементы так, чтобы входное изображение не виньетировалось; для малых призм существенна точная ориентация при приклеивании или зажиме.
При использовании PS990 необходимо учитывать следующее. Призма из оптического стекла N-BK7 работает за счёт преломления на входной и выходной гранях и, в зависимости от геометрии, полного внутреннего отражения. Ориентация граней и положение оптической оси определяют, насколько точно элемент выполняет требуемое преобразование пучка. Поверхности нужно сохранять чистыми и не допускать механического давления непосредственно на рабочую апертуру.
На этапе установки PS990 особенно важно исключить ошибки механического сопряжения. Призму Дове применяют для вращения изображения вокруг направления наблюдения. При повороте самой призмы на определённый угол изображение поворачивается на удвоенный угол; это позволяет управлять ориентацией изображения без поворота камеры или образца. Для правильной работы пучок должен входить в предусмотренной геометрии, а углы падения внутри стекла должны обеспечивать необходимое отражение.
Для эксплуатации PS990 полезны и следующие инженерные ограничения. Наличие просветляющего покрытия заметно при работе с ограниченной спектральной областью: оно уменьшает паразитные отражения на пропускающих гранях. Непокрытый элемент удобнее в эксперименте, где требуется использовать более широкий набор длин волн, но его отражательные потери необходимо рассчитывать отдельно. Монтаж в резьбовой оправе снижает риск контакта крепежа с оптикой, однако требует совместимой посадки.
Характеристики
- Материал: N-BK7
- Характерный размер: 5 мм
- Покрытие: отсутствует
- Оправа: без резьбовой оправы
- Оптический принцип: преломление и полное внутреннее отражение
- Указанные параметры относятся к конкретному исполнению, а не ко всем изделиям серии.
Отрасли применения
- Разворот изображения в визирных системах
- Оптическая юстировка экспериментальных приборов
- Построение лабораторных систем обработки изображения
При подборе PS990 важно проверить совместимость крепежа и рабочей геометрии с остальными элементами стенда. Для непокрытого исполнения коэффициент отражения на входной и выходной гранях зависит от длины волны.
