Описание

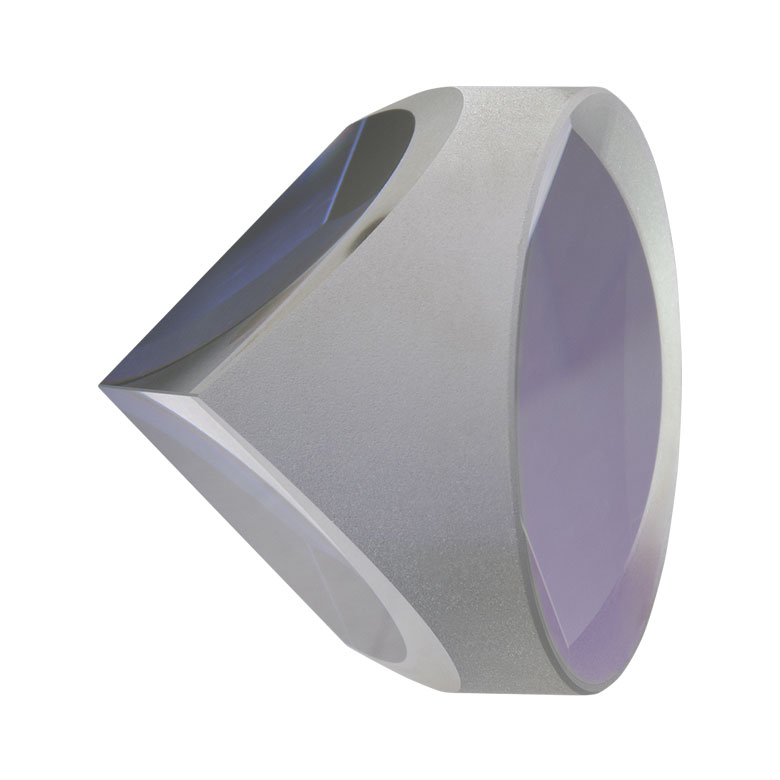

PS976-C — это уголковый отражатель (ретрорефлектор) на основе полного внутреннего отражения диаметром 50.0 мм с длиной 42 мм и просветляющим покрытием, оптимизированным для спектрального диапазона 1050-1700 нм, производства Thorlabs. Отражатель представляет собой трёхгранную призму, изготовленную из цельного куска стекла N-BK7, отражающие грани которой не покрыты металлическим или диэлектрическим зеркальным слоем и работают по принципу полного внутреннего отражения (TIR) на границе стекло-воздух. Отличительной особенностью уголковых отражателей является то, что выходящий пучок распространяется параллельно входящему, но в противоположном направлении, независимо от небольших отклонений угла падения входного пучка.
Просветляющее покрытие входной грани призмы в диапазоне 1050-1700 нм минимизирует потери на отражение Френеля при входе излучения в стеклянное тело призмы, что существенно повышает общую эффективность пропускания для источников инфракрасного излучения данного спектрального диапазона, включая эрбиевые волоконные лазеры и телекоммуникационные источники. Качество обработки поверхностей призмы соответствует показателю λ/10 при длине волны 633 нм, что обеспечивает минимальное искажение волнового фронта отражённого пучка и делает данный отражатель пригодным для точных интерферометрических измерений. Диаметр входной апертуры призмы составляет около 35.0 мм, а максимальный диаметр рабочего пучка ограничен значением около 16.256 мм.
Если входной пучок направлен точно в вершину призмы, входящий и выходящий пучки полностью совпадают по оптической оси; при смещении точки входа относительно вершины пучки оказываются пространственно разнесены при сохранении параллельности направлений. Данная особенность широко используется при построении оптических линий задержки на основе линейных трансляторов, где перемещение ретрорефлектора вдоль оси позволяет плавно изменять оптический путь пучка. Уголковые отражатели данной серии выпускаются в нескольких типоразмерах и вариантах просветляющих покрытий, что позволяет подобрать оптимальную модель под конкретный спектральный диапазон применения.
Характеристики
Диаметр призмы: Ø50.0 мм. Характерный размер (длина): 42.0 мм. Материал: N-BK7. Просветляющее покрытие: 1050-1700 нм. Точность поверхности: λ/10 при 633 нм. Диаметр входной апертуры: около Ø35.0 мм. Максимальный диаметр пучка: около Ø16.256 мм. Принцип работы: полное внутреннее отражение (TIR), некоатированные отражающие грани.
Отрасли применения
Ретрорефлектор PS976-C применяется в интерферометрии и оптических линиях задержки для инфракрасных источников излучения в диапазоне 1050-1700 нм, включая эрбиевые волоконные лазерные системы. Он используется в системах точных оптических измерений и лазерной метрологии, где требуется устойчивость выходного пучка к небольшим угловым отклонениям входящего излучения. Также отражатель находит применение в телекоммуникационном тестовом оборудовании и научных лабораториях при построении сканирующих оптических систем с переменной длиной оптического пути.
