Описание

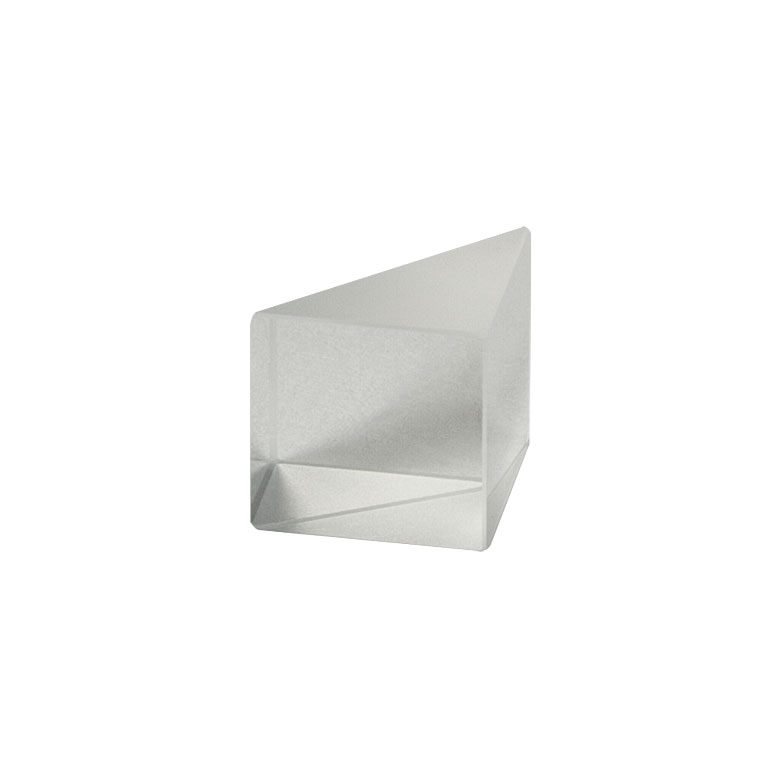

PS910H-A представляет собой прямую треугольную призму из стекла N-BK7 со стороной 10 мм и просветляющим покрытием на гипотенузе в диапазоне 350–700 нм. Такой вариант выбирают для компактных оптических схем, где нужно ввести или вывести луч через гипотенузу с уменьшением отражательных потерь именно в видимой и ближней ультрафиолетовой области. Геометрия прямоугольной призмы позволяет использовать полное внутреннее отражение на соответствующих гранях либо строить схему прохождения луча с хорошо предсказуемой траекторией.
Наличие покрытия на гипотенузе делает эту модель удобной в макетах, где свет проходит через длинную наклонную грань, например в системах складывания хода луча, в модулях визуализации, в компактных спектральных приборах или в узлах подсветки. Стекло N-BK7 отличается хорошей однородностью и типично используется в лабораторной оптике, а малый размер стороны 10 мм облегчает интеграцию в плотные держатели и малогабаритные узлы.
Для инженера важна именно комбинация размеров и покрытия: призма не занимает лишнее место на платформах, но дает возможность собрать стабильный поворот или разворот луча в диапазоне 350–700 нм без лишнего рассеяния на гипотенузе. Ее часто берут в устройства, где одновременно нужно сохранить качество изображения и разместить оптику в ограниченном объеме корпуса.
Характеристики
- тип детали прямая треугольная призма
- материал стекло N-BK7
- размер стороны 10 мм
- просветляющее покрытие нанесено на гипотенузу
- рабочий спектральный диапазон покрытия 350–700 нм
- подходит для компактных схем изменения направления луча и построения изображения
Отрасли применения
- оптические тракты в видимом диапазоне
- компактные приборы визуализации и подсветки
- учебные и исследовательские стенды по геометрической оптике
- лазерные модули выравнивания и складывания хода луча
- спектральные приборы и фотометрические узлы
