Описание

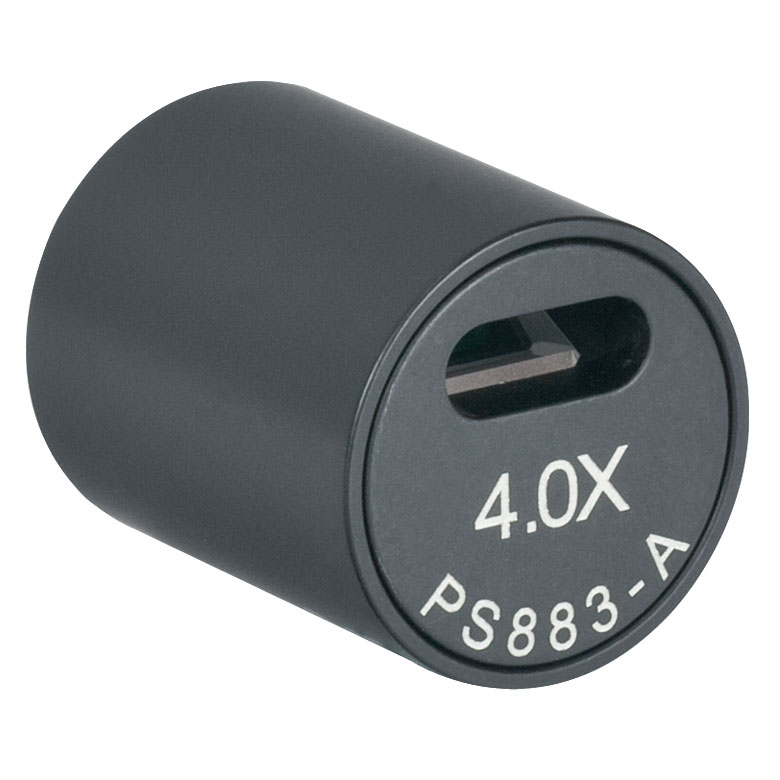

PS883-A — анаморфная пара призм в оправе для изменения формы пучка в диапазоне 350–700 нм с коэффициентом расширения 4.0 по одной оси. Такой узел используют тогда, когда обычная круглая телескопическая схема не решает задачу, а необходимо скорректировать именно соотношение ширины и высоты пятна. Это характерно для диодных лазеров и некоторых систем визуализации, где исходный пучок выраженно эллиптичен и требует растяжения по узкой оси перед дальнейшей оптической обработкой.
Материал N-KZFS8 и просветляющее покрытие под видимый диапазон делают комплект пригодным для работы с синими, зелеными и красными источниками, а также с рядом приборов флуоресценции и машинного зрения. Наличие оправы помогает выдержать геометрию пары и облегчает монтаж без отдельной юстировки каждого элемента. Коэффициент 4.0 заметно меняет профиль пучка, поэтому изделие особенно полезно в схемах, где требуется приблизить пятно к круглой форме или согласовать его с прямоугольной апертурой последующего компонента.
Практическая ценность PS883-A проявляется в лазерных модулях с жесткими ограничениями по качеству выходного профиля. После такой призматической пары проще использовать цилиндрическую или сферическую оптику, вводить свет в последующие узлы и уменьшать потери, возникающие из-за неправильного согласования размера пучка по одной координате.
Характеристики
- тип изделия анаморфная пара призм в оправе
- материал N-KZFS8
- рабочий диапазон покрытия 350–700 нм
- расширение пучка по одной оси 4.0
- применяется для коррекции эллиптичности в видимом диапазоне
- ориентирована на интеграцию в компактные лазерные и измерительные узлы
Отрасли применения
- диодные лазерные модули видимого диапазона
- системы флуоресцентной подсветки и визуализации
- машинное зрение и оптическая инспекция
- согласование пучка перед цилиндрической и сферической оптикой
- научные установки для обработки профиля лазерного излучения
