Описание

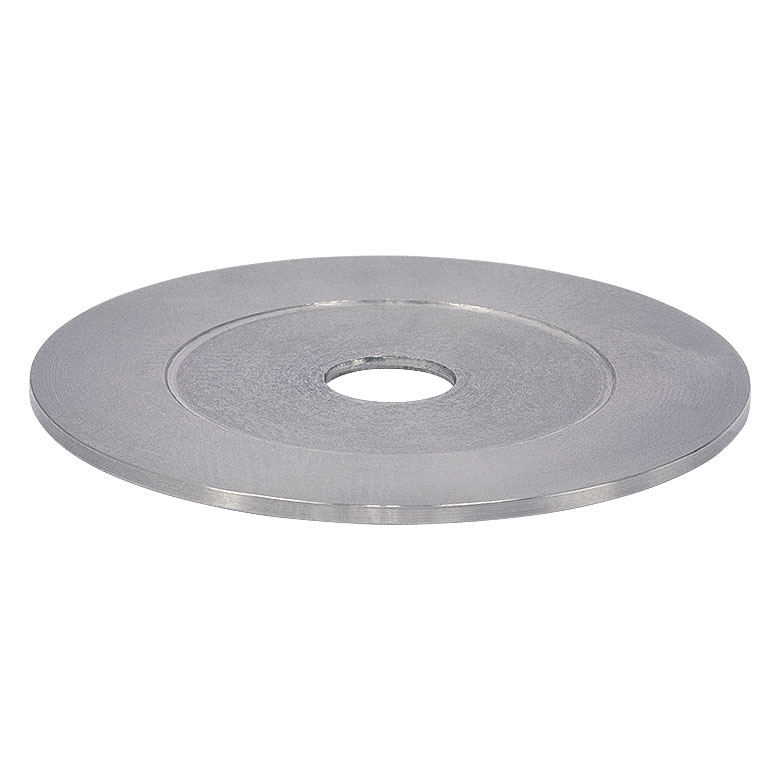

PS1M — шайбы для регулирования высоты стержней, высота: 1 мм. Основное назначение изделия: проставка для регулировки высоты оптического стержня. Шайба поднимает установленный на неё стержень на 1 мм без изменения положения основания на оптической плите. Это помогает выбрать монтажную схему по фактической резьбе, рабочей геометрии и требуемому направлению регулировки.
У изделия PS1M Шайба поднимает установленный на неё стержень на 1 мм без изменения положения основания на оптической плите. После установки важно убедиться в отсутствии качания и в том, что в монтажной сборке не возник паразитный наклон. Это особенно существенно при последовательном размещении линз и зеркал на общей оптической высоте.
При использовании PS1M необходимо учитывать следующее. Точная высота оптического компонента задаётся суммой размеров основания, стойки, держателя и промежуточных механических элементов. Даже небольшой перепад может привести к смещению светового пучка относительно центра зеркала, объектива или фотодетектора. Простые механические проставки позволяют исправить постоянную разницу без применения громоздкого регулируемого подъёмника.
На этапе установки PS1M особенно важно исключить ошибки механического сопряжения. При установке проставки необходимо обеспечить плоскостной контакт и отсутствие перекоса. Если используется несколько деталей, накопление допусков может влиять на вертикальность стойки; после сборки проверяют совпадение оптической оси. Для зажимных хомутов важно равномерное прижатие по поверхности стержня и достаточная сила трения, чтобы удерживать компонент при вибрации.
Для эксплуатации PS1M полезны и следующие инженерные ограничения. В оптомеханической лаборатории вспомогательные крепёжные элементы часто определяют удобство последующих юстировок: позволяют перемещать стойку как единый узел, фиксировать высоту после настройки и сокращать число промежуточных переходников. При этом присоединительный стандарт резьбы должен совпадать с используемой системой крепежа.
Характеристики
- Номинальная толщина: 1 мм
- Тип: механическая высотная проставка
- Монтаж: между основанием и стойкой
- Указанные параметры относятся к конкретному исполнению, а не ко всем изделиям серии.
Отрасли применения
- Выравнивание оптических осей на одной высоте
- Компенсация толщины вспомогательной оснастки
- Установка креплений при ограниченном ходе регулировки
При подборе PS1M важно проверить совместимость крепежа и рабочей геометрии с остальными элементами стенда. Проставка не заменяет регулируемый по высоте держатель.
