Описание

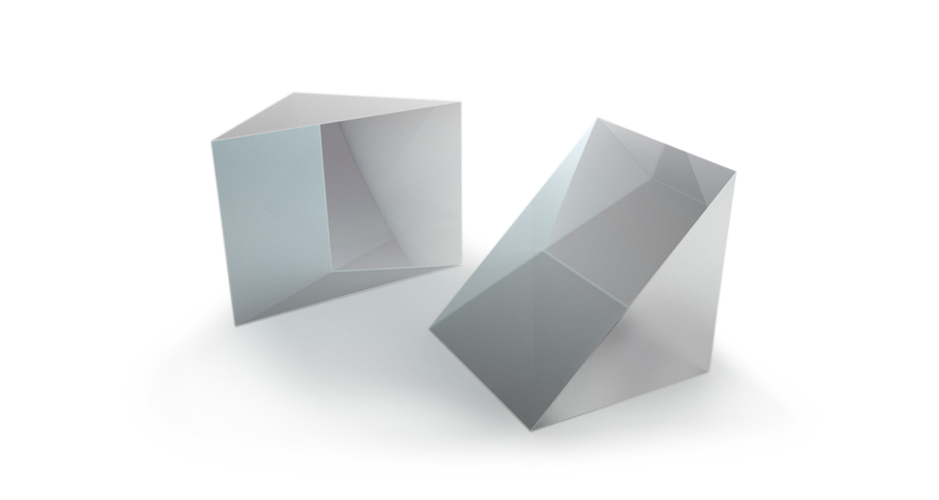

Прямоугольная призма 6574 компании Optogama изготовлена из материала BK7. Размер грани призмы — 20 x 20 мм, класс изготовления — улучшенный (более строгие допуски на точность углов и плоскостность граней, чем у стандартного класса).
Призма — это прозрачный оптический элемент с плоскими гранями, расположенными под определённым углом друг к другу: в отличие от линзы, призма не фокусирует свет, а меняет его направление или раскладывает его на составляющие цвета за счёт преломления на своих гранях.
Прямоугольная (90°) призма имеет прямой угол между двумя рабочими гранями и чаще всего используется как простое зеркало-заменитель: свет входит через одну грань, полностью отражается изнутри от гипотенузной грани за счёт эффекта полного внутреннего отражения (без всякого отражающего покрытия) и выходит через вторую катетную грань, развернувшись на 90°.
Точность изготовления углов и плоскостности граней призмы напрямую определяет, насколько точно и предсказуемо она меняет направление проходящего через неё луча — чем строже допуски изготовления, тем меньше паразитных смещений и искажений вносит призма в оптическую схему.
Такие призмы применяют в оптических схемах там, где нужно повернуть, сместить или развернуть ход луча на строго определённый угол, а также в приборах для точной юстировки и построения измерительных оптических трактов.
Улучшенный класс точности означает более строгий контроль формы и угла граней при изготовлении — такая призма вносит меньше искажений в отражённый волновой фронт и больше подходит для точных измерительных и интерферометрических задач, где важна именно чистота формы луча, а не только сам факт его поворота на 90°.
Характеристики
- Артикул: 6574; производитель: Optogama
- Тип: прямоугольная призма
- Материал: BK7
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Спектроскопия и аналитическое приборостроение
Описание
Стандартные прямоугольные призмы Optogama без покрытия (45° -90° -45°) изготовлены из UVFS и BK7 и имеют три полированные прямоугольные поверхности. Эти призмы широко используются для поворота луча на 90 °, на 180 °, поворота изображения. В этих приложениях используется полное внутреннее отражение на границе раздела стекло-воздух внутри призмы, за исключением изгиба внешнего луча на 90 °, для которого требуется нанести металлическую или высокоотражающую диэлектрическую тонкую пленку на поверхность гипотенузы. Необходимо наносить просветляющие покрытия, чтобы оптимизировать пропускание для конкретного применения.
|
Особенности: - Материал: UVFS, BK7; - Отполированные вертикальные поверхности; - Стандартные и продвинутые модели; - Металлические и диэлектрические тонкопленочные покрытия, нестандартный материал подложки, размеры и фокусное расстояние доступны по запросу. |
Применения: - Поворот пучка на 90°; - Ретрорефлекторы; - Компоненты для кубических светоделителей.
|
Оптическая схема призмы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Призмы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
≥80% |
|
Допуск на размеры |
+0/-0,25 мм |
|
Допуск на углы 90° |
Стандартные модели: ±2 угловых минут
|
|
Макс. отклонение от пирамидальности |
Стандартные модели: ±1 угловых минут
|
|
Защитные фаски |
<0,25 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Плоскостность поверхности |
≤λ/4@632,8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление призм с другими характеристиками по спецификации пользователя. По вопросам изготовления призм Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
