Поставщик
|
Stanford Research Systems |
|
Серия
|
SIM |

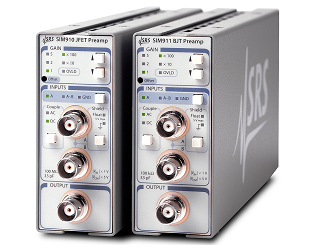

SIM910 и SIM911 представляют собой малошумящие программируемые предусилители, которые идеально подходят для широкого спектра приложений. Основными отличиями между двумя моделями являются их входной импеданс и входной шум. SIM911 имеет на входе биполярный транзистор, что обеспечивает более низкий входной шум и импеданс 100 кОм. Низкий ток смещения и входной импеданс 100 МОм SIM910 с полевым транзитором делают его лучшим выбором для использования с источниками с высоким импедансом.
Оба модуля поддерживают очень низкий уровень шума на выходе, что приводит к исключительным шумовым характеристикам даже при низких уровнях усиления. Полоса пропускания этих предусилителей не зависит от усиления, поэтому форма колебаний сигнала не изменяется при изменении коэффициента усиления. Два параллельных выхода (один спереди и один сзади) обеспечивают гибкость при подключении кабеля.
Входы могут быть сконфигурированы как дифференциальные (A-B), несимметричные (A) или заземленные, и могут быть соединены по переменным или постоянному току.
Цифровая схема управления в SIM910 / 911 спроектирована таким образом, что микроконтроллер включается только при изменении настроек. Это гарантирует, что цифровой шум не будет загрязнять слабые аналоговые сигналы. Настройки могут быть изменены с передней панели или через удаленный интерфейс. Все настройки прибора также могут запрашиваться через удаленный интерфейс. Модуль генерирует сигнал состояния, предупреждающий пользователя о перегрузке. Оба предусилителя SIM910 и SIM911 могут работать вне стойки серии SIM.
Особенности:
- Плотность шума на входе 4 нВ/√Гц (SIM910);
- Плотность шума на входе 1.8 нВ/√Гц (SIM911);
- Низкий уровень шумов на выходе;
- Ширина полосы пропускания: 1 МГц;
- Переменный коэффициент усиления от 1 до 100;
- Связь по постоянному или по переменному току;
- Дифференциальный и несимметричный входы;
- Коэффициент ослабления синфазного сигнала 85 дБ;
- Удаленный интерфейс.
Технические характеристики предусилителей тока SIM910 и SIM911 компании Stanford Research Systems:
|
Параметр |
Значение |
|
Рабочий диапазон частот |
DC - 1 МГц |
|
Коэффициент усиления |
1 - 100 |
|
Точность коэффициента усиления |
±0.5 % (DC -100 кГц), ±5 % (<1 МГц) |
|
Стабильность коэффициента усиления |
200 ppm/°C |
|
Шум на входе (тип.) |
4 нВ/√Гц @ 1 кГц (SIM910) |
|
Входной импеданс |
100 МОм // 35 пФ (SIM910) |
|
Ток смещения на входе (DC связь) |
0.5 пА (тип.) (SIM910) |
|
Частота AC связи (-3дБ) |
16 МГц (SIM910) |
|
Выбор входа |
A, A-B или GND |
|
Связь |
AC или DC |
|
Экранирование входа |
"Плавающая" земля / заземление |
|
Макс. входной сигнал |
±1 В дифференциальный, ±5 В синфазный |
|
Макс. выход |
±10 В |
|
Подавление синфазного сигнала |
85 дБ @ 1 кГц |
|
Рабочая температура |
0 °C - 40 °C, без конденсации |
|
Интерфейс |
Последовательный |
|
Разъемы |
BNC (3 спереди, 1 сзади) |
|
Питание |
Питание от стойки SIM900 или пользова- тельского источника питания (±15 В и +5 В) |
|
Габаритные размеры |
1.5" × 3.6" × 7.0" |
|
Вес |
1.5 lbs |
|
Гарантия |
Один год |
