Поставщик
|
Edmund Optics |
|
Артикул
|
62-268 |
|
Тип мишени
|
для анализа изображений |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сертификация NIST
|
Included |
|
Размер изображения (мм)
|
0.5 to 10 |
|
Подложка
|
Float Glass |
|
Допуск размеров (дюймы)
|
±0.02 |
|
Плоскостность поверхности
|
<4&lambda |
|
Допуск изображения (мкм)
|
±2.5 |
|
Параллельность (дюймы)
|
0.005 |
|
Тип
|
Positive Target |
|
Допуск толщины (дюймы)
|
±0.001 |
|
Толщина (дюймы)
|
0.060 |
|
Качество поверхности
|
20-10 |
|
Габаритные размеры (дюймы)
|
1 x 3 |
Описание

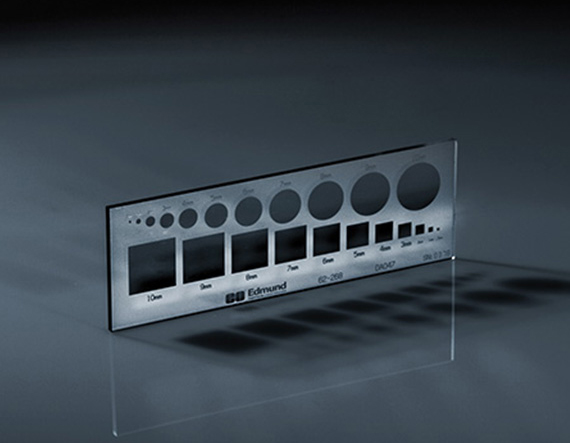

Тест-объект с кругами и квадратами формата 1"×3", тёмные объекты на светлом поле — это калибровочная мишень, в которой хромовые маркеры нанесены на прозрачную стеклянную подложку. Такое исполнение создаёт изображение тёмных фигур на ярком фоне, что соответствует наиболее распространённым условиям работы систем машинного зрения при яркопольном освещении снизу или сзади.
Геометрические примитивы — круги и квадраты — позволяют оценить сразу несколько параметров оптической системы: дисторсию (квадраты), астигматизм (расхождение горизонтальных и вертикальных краёв), однородность увеличения по полю (различие видимых размеров одинаковых фигур в центре и на краях), а также контраст и резкость на границах объектов. Наличие двух типов фигур делает эту мишень более информативной, чем однотипные решётки.
Формат предметного стекла 1"×3" обеспечивает совместимость с большинством стандартных столиков микроскопов, держателей слайдов и калибровочных приспособлений. Стеклянная подложка гарантирует плоскостность мишени и исключает деформации, неизбежные при использовании плёночных мишеней.
Тест-объект 62-268 применяется при первоначальной настройке и периодической проверке систем машинного зрения, инспекционных модулей, объективов для микроскопии и видеокамер, а также при калибровке алгоритмов компьютерного зрения, требующих знания геометрических параметров оптической системы.
Характеристики
- Бренд: Edmund Optics
- Артикул: 62-268
- Тест-объект: круги и квадраты
- размер: 1"x3"
- темные объекты на светлом поле
Отрасли применения
- Калибровка и верификация систем машинного зрения
- Измерение разрешающей способности объективов и камер
- Оценка дисторсии, фокуса и аберраций
- Настройка микроскопов и инспекционных систем
- Контроль качества оптических компонентов
