Поляризационный кубик, оптический контакт, размеры: 6,35x6,35x6,35 мм, рабочие частоты волн: 510-535 нм, Optogama

Описание

Поляризационный кубик, изготовленный методом оптического контакта, представляет собой призменный поляризационный делитель пучка, состоящий из двух прямоугольных призм, соединённых по гипотенузной грани без применения клеевых составов — методом оптического контакта, при котором идеально отполированные поверхности сцепляются между собой за счёт межмолекулярных сил притяжения. Такое соединение исключает деградацию клеевого слоя под воздействием высокой мощности лазерного излучения, что делает поляризационные кубики оптического контакта предпочтительным решением для мощных лазерных систем по сравнению с аналогами на основе оптического клея. Внутри кубика на границе раздела призм нанесено поляризационное покрытие, работающее по принципу разделения падающего пучка на два ортогонально поляризованных компонента — s-поляризованное излучение отражается под углом 90°, а p-поляризованное проходит прямо через кубик, что позволяет использовать элемент как поляризационный делитель или комбинатор пучков в зависимости от направления распространения света через устройство.

Характеристики

• Тип — поляризационный кубик (делитель пучка)
• Технология соединения призм — оптический контакт
• Размеры — 6.35 x 6.35 x 6.35 мм
• Рабочий диапазон длин волн — 510–535 нм
• Производитель — Optogama

Отрасли применения

Поляризационные кубики применяются в лазерных системах для разделения или комбинирования пучков по состоянию поляризации, что востребовано в схемах управления мощностью лазерного излучения совместно с полуволновой пластиной, а также в интерферометрических и поляриметрических измерительных установках. Рабочий диапазон 510–535 нм указывает на оптимизацию под зелёные лазеры, включая источники на основе удвоенной частоты Nd:YAG или волоконные лазеры аналогичного диапазона, применяемые в научных и промышленных задачах. В научных лабораториях такие кубики используются при построении экспериментов по квантовой оптике, поляризационной спектроскопии и голографии, где критична высокая степень поляризационной чистоты разделяемых пучков. Промышленное применение включает лазерные системы обработки материалов, где поляризационное разделение используется для регулировки и контроля мощности рабочего излучения без изменения параметров самого лазерного источника.

Описание

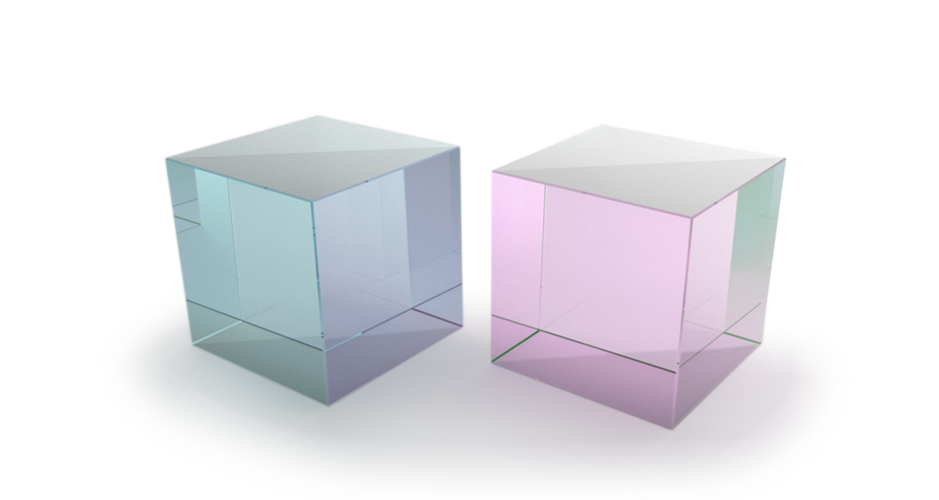

Поляризационные кубики Optogama без оправы изготовлены из двух одинаковых прямоугольных призм, соединенных диагональными гранями с помощью оптического контакта или эпоксидного клея. Поляризационные кубики спроектированы пропускать p-поляризацию с малым отклонением (<3 угловых минут) и отражать s-поляризацию под углом 90°. До скрепления на одну из диагональных граней наносится диэлектрическое тонкопленочное покрытие. На входную и выходную поверхности наносятся просветляющие покрытия под определенные диапазоны длин волн. Поляризационные кубики с оптическим контактом обеспечивают более высокий порог повреждения лазерным излучением, поэтому в основном используются для высокомощных применений, в то время как кубики с эпоксидным клеем являются более экономичным выбором для низких и средних мощностей. Рекомендуется использовать эти элементы с коллимированными пучками, чтобы избежать аберраций.

Коэффициенты пропускания и отражения поляризационных кубиков

Спецификация
