Поставщик
|
Optogama |
|
Артикул
|
7451 |
|
Размеры
|
6.35x6.35x6.35 мм |
|
Тип соединения
|
Оптический контакт |
|
Размер
|
6,35x6,35x6,35 мм |
|
Форма
|
кубы |
|
Действие
|
отражение |
|
Оправа
|
без оправы |
Описание

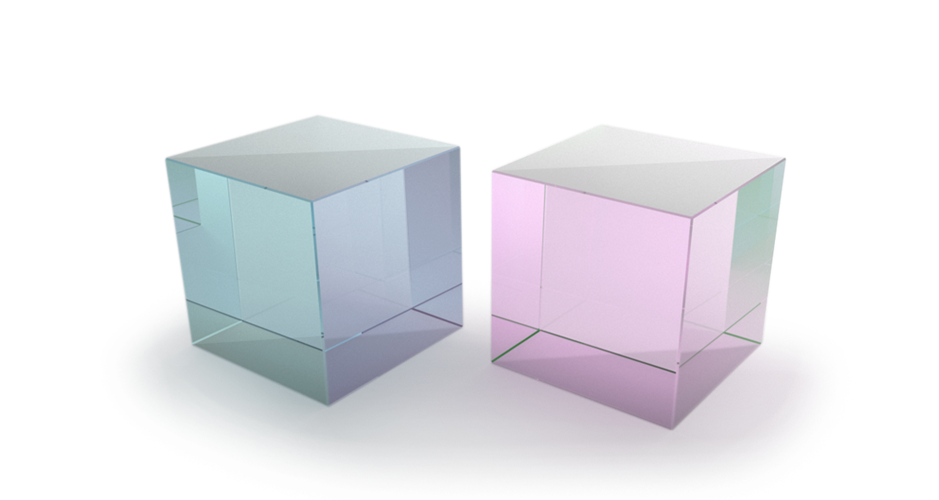

Поляризационный кубик — это композитный оптический элемент, состоящий из двух прямоугольных призм, соединённых по гипотенузным граням методом оптического контакта — прямого молекулярного сращивания полированных поверхностей без применения клеевых составов. На внутренней склеиваемой грани сформировано многослойное диэлектрическое покрытие, которое разделяет неполяризованный или произвольно поляризованный пучок на два ортогонально поляризованных компонента: один проходит сквозь кубик прямо, другой отражается под углом 90 градусов. Технология оптического контакта, в отличие от клеевого соединения, исключает деградацию покрытия под воздействием высокой плотности мощности лазерного излучения и повышает порог лучевой стойкости всей сборки, что особенно важно для мощных импульсных и непрерывных лазерных источников. Компактные размеры кубика 6,35x6,35x6,35 мм делают его пригодным для миниатюрных оптических схем. Рабочий диапазон поляризационного покрытия 1025-1080 нм соответствует излучению иттербиевых волоконных и твердотельных лазеров, широко используемых в промышленной и научной лазерной технике.
Характеристики
- Тип: поляризационный делительный кубик
- Способ соединения призм: оптический контакт (без клея)
- Размеры: 6,35 x 6,35 x 6,35 мм
- Рабочий диапазон длин волн: 1025-1080 нм
- Повышенная лучевая стойкость благодаря безклеевому соединению
- Разделение пучка на ортогонально поляризованные компоненты (проходящий и отражённый)
- Производитель: Optogama
Отрасли применения
Поляризационные кубики с оптическим контактом применяются в мощных иттербиевых лазерных системах для разделения и объединения поляризованных пучков, в оптических изоляторах и модуляторах добротности, а также в интерферометрических и голографических установках, где критична стабильность поляризационных характеристик под высокой лучевой нагрузкой. Используются в промышленной лазерной резке и маркировке, научных фемтосекундных комплексах и телекоммуникационном оборудовании, работающем в области около 1030-1064 нм.
Описание
Поляризационные кубики Optogama без оправы изготовлены из двух одинаковых прямоугольных призм, соединенных диагональными гранями с помощью оптического контакта или эпоксидного клея. Поляризационные кубики спроектированы пропускать p-поляризацию с малым отклонением (<3 угловых минут) и отражать s-поляризацию под углом 90°. До скрепления на одну из диагональных граней наносится диэлектрическое тонкопленочное покрытие. На входную и выходную поверхности наносятся просветляющие покрытия под определенные диапазоны длин волн. Поляризационные кубики с оптическим контактом обеспечивают более высокий порог повреждения лазерным излучением, поэтому в основном используются для высокомощных применений, в то время как кубики с эпоксидным клеем являются более экономичным выбором для низких и средних мощностей. Рекомендуется использовать эти элементы с коллимированными пучками, чтобы избежать аберраций.
|
Особенности: - Доступны конфигурации с оптическим контактом или эпоксидным клеем; - Незначительное отклонение прошедшего пучка (<3 угловых минут); - Просветляющие покрытия на входных и выходных поверхностях
|
Применения: - Разделение пучков и объединение по поляризации; - Разделение поляризаций. |
Коэффициенты пропускания и отражения поляризационных кубиков
Спецификация
|
Параметры |
Значения |
|---|---|
|
Отклонение пучка |
<3 угловых минут |
|
Апертура |
>85% |
|
Допуск на размеры |
+0/-0,2 мм |
|
Допуск на толщину |
±0,25 мм |
|
Фаски |
<0,35 мм под 45° |
|
Покрытия |
Диагональная грань: покрытие для разделения поляризаций Входная и выходная грани: просветляющие покрытия |
|
Качество поверхностей |
40-20 S-D |
|
Плоскостность поверхности |
<λ/4@632,8 нм |
|
Порог повреждений |
Поляризационные кубики с оптическим контактом (1025-1080 нм): >15 Дж/см2 (1064 нм, 10 нс)
Поляризационные кубики с эпоксидным клеем (400-700 нм): >0,1 Дж/см2 (532 нм, 10 нс) |
|
Крепление |
Без оправы, доступно на заказ |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление поляризационных кубиков с другими характеристиками по спецификации пользователя. По вопросам изготовления поляризационных кубиков Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
