Поставщик
|
Optogama |
|
Артикул
|
7450 |
|
Размер
|
25,4x25,4x25,4 мм |
|
Форма
|
кубы |
|
Действие
|
отражение |
|
Оправа
|
без оправы |
|
Размеры
|
25.4x25.4x25.4 мм |
|
Тип соединения
|
Оптический контакт |
Описание

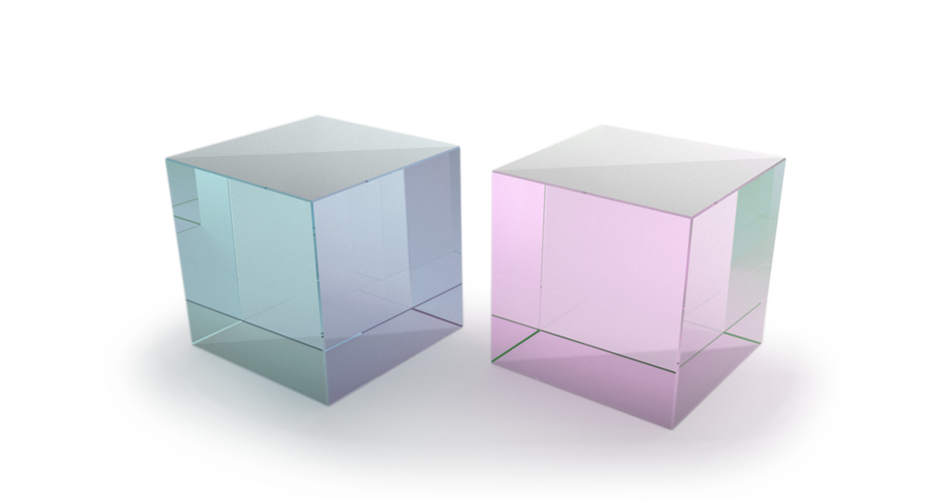

Поляризационный кубик 7450 от Optogama размером 25,4x25,4x25,4 мм представляет собой оптический элемент, состоящий из двух склеенных прямоугольных призм с поляризационным покрытием на гипотенузной грани. Рабочий диапазон составляет 650–900 нм. Устройство разделяет падающий неполяризованный свет на два ортогональных линейно поляризованных компонента: P-поляризация пропускается, S-поляризация отражается.
Оптический контакт между призмами обеспечивает высокую лучевую стойкость и минимальные потери. Кубик изготовлен из высококачественного оптического стекла с низким рассеянием. Покрытие обеспечивает высокий коэффициент экстинкции и высокое пропускание. Отклонение пучка минимально, что упрощает юстировку.
Поставляется без оправы и совместим со стандартными держателями для кубической оптики. Применяется в поляриметрии, интерферометрах, лазерных системах, системах визуализации и научных исследованиях. Благодаря оптическому контакту кубик выдерживает высокие мощности лазерного излучения.
Характеристики
- Тип: поляризационный кубик
- Размер: 25,4 x 25,4 x 25,4 мм
- Рабочий диапазон: 650–900 нм
- Оптический контакт
- Высокий коэффициент экстинкции
- Поставляется без оправы
Отрасли применения
Кубик 7450 используется в поляриметрии, интерферометрах, лазерных системах, системах визуализации и научных исследованиях.
Описание
Поляризационные кубики Optogama без оправы изготовлены из двух одинаковых прямоугольных призм, соединенных диагональными гранями с помощью оптического контакта или эпоксидного клея. Поляризационные кубики спроектированы пропускать p-поляризацию с малым отклонением (<3 угловых минут) и отражать s-поляризацию под углом 90°. До скрепления на одну из диагональных граней наносится диэлектрическое тонкопленочное покрытие. На входную и выходную поверхности наносятся просветляющие покрытия под определенные диапазоны длин волн. Поляризационные кубики с оптическим контактом обеспечивают более высокий порог повреждения лазерным излучением, поэтому в основном используются для высокомощных применений, в то время как кубики с эпоксидным клеем являются более экономичным выбором для низких и средних мощностей. Рекомендуется использовать эти элементы с коллимированными пучками, чтобы избежать аберраций.
|
Особенности: - Доступны конфигурации с оптическим контактом или эпоксидным клеем; - Незначительное отклонение прошедшего пучка (<3 угловых минут); - Просветляющие покрытия на входных и выходных поверхностях
|
Применения: - Разделение пучков и объединение по поляризации; - Разделение поляризаций. |
Коэффициенты пропускания и отражения поляризационных кубиков
Спецификация
|
Параметры |
Значения |
|---|---|
|
Отклонение пучка |
<3 угловых минут |
|
Апертура |
>85% |
|
Допуск на размеры |
+0/-0,2 мм |
|
Допуск на толщину |
±0,25 мм |
|
Фаски |
<0,35 мм под 45° |
|
Покрытия |
Диагональная грань: покрытие для разделения поляризаций Входная и выходная грани: просветляющие покрытия |
|
Качество поверхностей |
40-20 S-D |
|
Плоскостность поверхности |
<λ/4@632,8 нм |
|
Порог повреждений |
Поляризационные кубики с оптическим контактом (1025-1080 нм): >15 Дж/см2 (1064 нм, 10 нс)
Поляризационные кубики с эпоксидным клеем (400-700 нм): >0,1 Дж/см2 (532 нм, 10 нс) |
|
Крепление |
Без оправы, доступно на заказ |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление поляризационных кубиков с другими характеристиками по спецификации пользователя. По вопросам изготовления поляризационных кубиков Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
