Поставщик
|
Optogama |
|
Артикул
|
7441 |
|
Размер
|
25,4x25,4x25,4 мм |
|
Форма
|
кубы |
|
Действие
|
отражение |
|
Оправа
|
без оправы |
|
Размеры
|
25.4x25.4x25.4 мм |
|
Тип соединения
|
Оптический контакт |
Описание

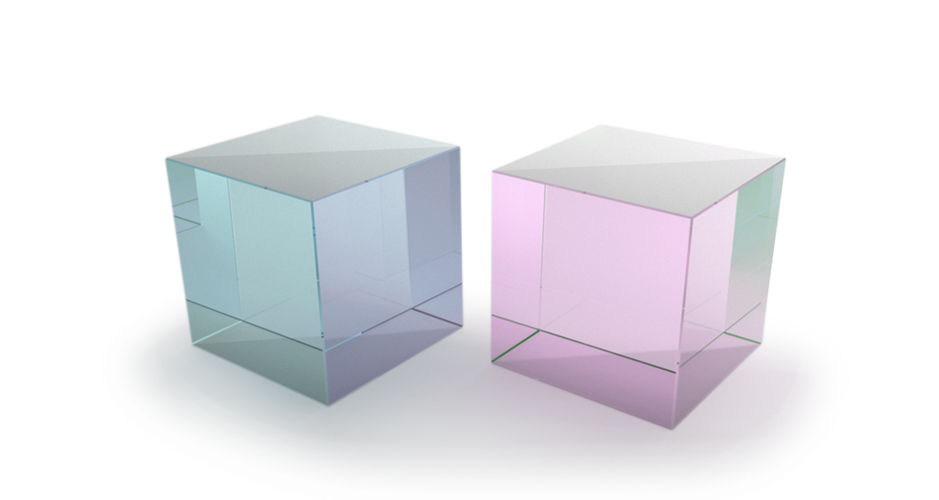

Поляризационный кубик 7441 компании Optogama выполнен методом оптического контакта (без клея), имеет размеры 25,4x25,4x25,4 мм и рассчитан на рабочий диапазон длин волн 345–360 нм.
Поляризационный кубик — это склеенный из двух прямоугольных призм кубический светоделитель, который разделяет падающий на него свет по направлению поляризации: одну составляющую поляризации он пропускает насквозь, а перпендикулярную ей составляющую отражает в сторону под прямым углом.
Изготовление методом оптического контакта означает, что две составляющие куб призмы соединены друг с другом не клеевым слоем, а за счёт прямого молекулярного сцепления идеально отполированных поверхностей стекла, прижатых друг к другу без какого-либо промежуточного вещества, — такое соединение выдерживает намного более высокую интенсивность лазерного излучения, чем обычное клеевое соединение, поскольку клеевой слой обычно первым повреждается или мутнеет под воздействием мощного, особенно ультрафиолетового, лазерного света.
Настройка именно на диапазон 345–360 нм (ближний ультрафиолетовый свет) означает, что многослойное диэлектрическое покрытие на внутренней разделяющей грани куба и качество применённого стекла рассчитаны на работу именно с этим коротковолновым, более энергичным светом, к которому многие материалы и клеи заметно менее устойчивы, чем к видимому свету.
Такие поляризационные кубики, изготовленные методом оптического контакта, применяют в мощных ультрафиолетовых лазерных системах — в частности, в качестве элементов оптических изоляторов и делителей пучка по поляризации, где обычное клеевое соединение попросту не выдержало бы рабочей интенсивности лазерного излучения.
Характеристики
- Артикул: 7441; производитель: Optogama
- Тип: поляризационный кубический светоделитель (оптический контакт)
- Размеры: 25,4x25,4x25,4 мм
- Рабочий диапазон длин волн: 345–360 нм
- Технология соединения: оптический контакт (без клея)
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание
Поляризационные кубики Optogama без оправы изготовлены из двух одинаковых прямоугольных призм, соединенных диагональными гранями с помощью оптического контакта или эпоксидного клея. Поляризационные кубики спроектированы пропускать p-поляризацию с малым отклонением (<3 угловых минут) и отражать s-поляризацию под углом 90°. До скрепления на одну из диагональных граней наносится диэлектрическое тонкопленочное покрытие. На входную и выходную поверхности наносятся просветляющие покрытия под определенные диапазоны длин волн. Поляризационные кубики с оптическим контактом обеспечивают более высокий порог повреждения лазерным излучением, поэтому в основном используются для высокомощных применений, в то время как кубики с эпоксидным клеем являются более экономичным выбором для низких и средних мощностей. Рекомендуется использовать эти элементы с коллимированными пучками, чтобы избежать аберраций.
|
Особенности: - Доступны конфигурации с оптическим контактом или эпоксидным клеем; - Незначительное отклонение прошедшего пучка (<3 угловых минут); - Просветляющие покрытия на входных и выходных поверхностях
|
Применения: - Разделение пучков и объединение по поляризации; - Разделение поляризаций. |
Коэффициенты пропускания и отражения поляризационных кубиков
Спецификация
|
Параметры |
Значения |
|---|---|
|
Отклонение пучка |
<3 угловых минут |
|
Апертура |
>85% |
|
Допуск на размеры |
+0/-0,2 мм |
|
Допуск на толщину |
±0,25 мм |
|
Фаски |
<0,35 мм под 45° |
|
Покрытия |
Диагональная грань: покрытие для разделения поляризаций Входная и выходная грани: просветляющие покрытия |
|
Качество поверхностей |
40-20 S-D |
|
Плоскостность поверхности |
<λ/4@632,8 нм |
|
Порог повреждений |
Поляризационные кубики с оптическим контактом (1025-1080 нм): >15 Дж/см2 (1064 нм, 10 нс)
Поляризационные кубики с эпоксидным клеем (400-700 нм): >0,1 Дж/см2 (532 нм, 10 нс) |
|
Крепление |
Без оправы, доступно на заказ |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление поляризационных кубиков с другими характеристиками по спецификации пользователя. По вопросам изготовления поляризационных кубиков Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
