Поставщик
|
Optogama |
|
Артикул
|
7455 |
|
Размеры
|
12.7x12.7x12.7 мм |
|
Тип соединения
|
Оптический контакт |
|
Размер
|
12,7x12,7x12,7 мм |
|
Форма
|
кубы |
|
Действие
|
отражение |
|
Оправа
|
без оправы |
Описание

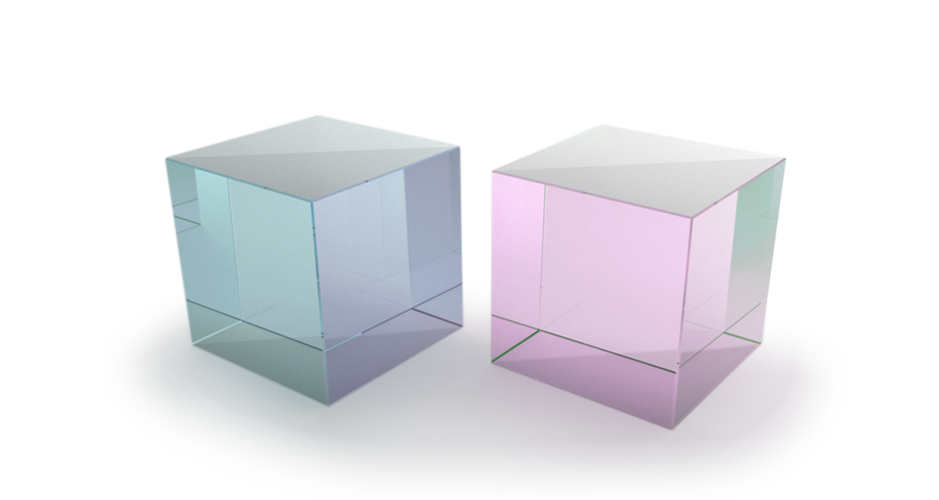

Поляризационный кубик производства Optogama представляет собой призменный оптический элемент, собранный из двух прямоугольных призм, соединённых по гипотенузной грани методом оптического контакта — прямого молекулярного сращивания полированных поверхностей без применения клеевых составов, что обеспечивает высокую лучевую стойкость соединения и минимальные потери на границе раздела. На внутренней склеиваемой грани нанесено поляризационное многослойное покрытие, разделяющее падающий пучок на два ортогонально поляризованных луча: один проходит сквозь кубик прямо, другой отклоняется на 90 градусов за счёт полного внутреннего отражения от определённой поляризационной компоненты. Кубическая форма с равными сторонами 12.7 мм обеспечивает симметричный ход обоих выходных пучков и удобство юстировки в оптической схеме. Рабочий диапазон 1520–1570 нм соответствует полосе телекоммуникационных лазерных источников и усилителей, применяемых в волоконно-оптической связи.
Характеристики
- Тип: поляризационный делительный кубик
- Технология соединения: оптический контакт
- Размеры: 12.7 x 12.7 x 12.7 мм
- Рабочий диапазон: 1520–1570 нм
- Производитель: Optogama
- Разделение пучка на два ортогонально поляризованных луча
Отрасли применения
Поляризационные кубики применяются в волоконно-оптических телекоммуникационных системах, лазерных интерферометрах, оптических изоляторах и модуляторах, а также в научных установках, работающих с поляризованным излучением на длинах волн около 1550 нм.
Описание
Поляризационные кубики Optogama без оправы изготовлены из двух одинаковых прямоугольных призм, соединенных диагональными гранями с помощью оптического контакта или эпоксидного клея. Поляризационные кубики спроектированы пропускать p-поляризацию с малым отклонением (<3 угловых минут) и отражать s-поляризацию под углом 90°. До скрепления на одну из диагональных граней наносится диэлектрическое тонкопленочное покрытие. На входную и выходную поверхности наносятся просветляющие покрытия под определенные диапазоны длин волн. Поляризационные кубики с оптическим контактом обеспечивают более высокий порог повреждения лазерным излучением, поэтому в основном используются для высокомощных применений, в то время как кубики с эпоксидным клеем являются более экономичным выбором для низких и средних мощностей. Рекомендуется использовать эти элементы с коллимированными пучками, чтобы избежать аберраций.
|
Особенности: - Доступны конфигурации с оптическим контактом или эпоксидным клеем; - Незначительное отклонение прошедшего пучка (<3 угловых минут); - Просветляющие покрытия на входных и выходных поверхностях
|
Применения: - Разделение пучков и объединение по поляризации; - Разделение поляризаций. |
Коэффициенты пропускания и отражения поляризационных кубиков
Спецификация
|
Параметры |
Значения |
|---|---|
|
Отклонение пучка |
<3 угловых минут |
|
Апертура |
>85% |
|
Допуск на размеры |
+0/-0,2 мм |
|
Допуск на толщину |
±0,25 мм |
|
Фаски |
<0,35 мм под 45° |
|
Покрытия |
Диагональная грань: покрытие для разделения поляризаций Входная и выходная грани: просветляющие покрытия |
|
Качество поверхностей |
40-20 S-D |
|
Плоскостность поверхности |
<λ/4@632,8 нм |
|
Порог повреждений |
Поляризационные кубики с оптическим контактом (1025-1080 нм): >15 Дж/см2 (1064 нм, 10 нс)
Поляризационные кубики с эпоксидным клеем (400-700 нм): >0,1 Дж/см2 (532 нм, 10 нс) |
|
Крепление |
Без оправы, доступно на заказ |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление поляризационных кубиков с другими характеристиками по спецификации пользователя. По вопросам изготовления поляризационных кубиков Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
