Описание

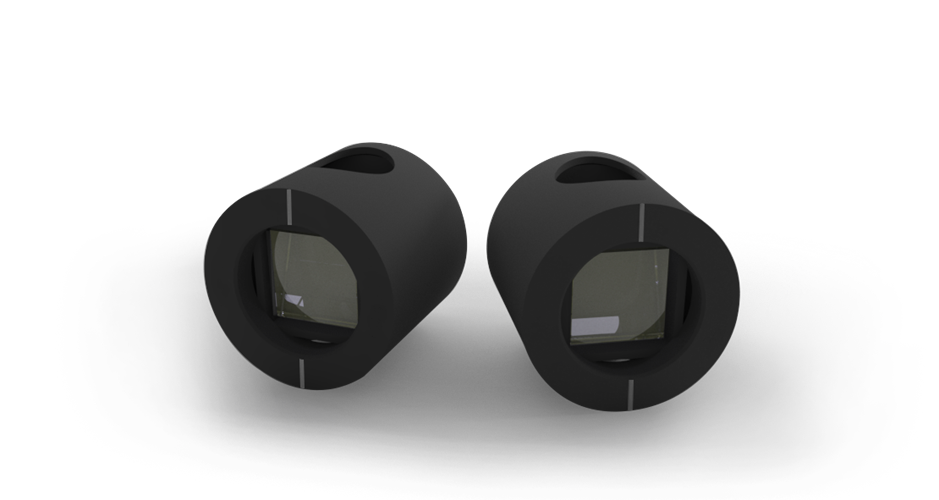

Поляризатор Глана-Тейлора артикула 7411 от Optogama представляет собой высококачественный поляризационный элемент, изготовленный из двух склеенных призм из кальцита (CaCO3) или альфа-BBO, и смонтированный в металлическую оправу диаметром 25,4 мм и длиной 25 мм. Принцип действия основан на явлении двойного лучепреломления: неполяризованный пучок света, входя в кристалл, разделяется на обыкновенный (o) и необыкновенный (e) лучи, которые распространяются под разными углами. Благодаря точному расчёту углов среза кристаллов и наличию воздушного зазора между призмами, обыкновенный луч испытывает полное внутреннее отражение на границе раздела и поглощается в корпусе, а необыкновенный луч проходит через поляризатор, сохраняя высокую степень поляризации (коэффициент экстинкции > 100 000:1). Выходящий пучок является линейно поляризованным. Поляризатор Глана-Тейлора отличается широким рабочим спектральным диапазоном 300–700 нм, перекрывающим ближний ультрафиолет и весь видимый свет. Чистая апертура диаметром 8 мм обеспечивает пропускание пучков значительного сечения без обрезания. Поляризатор обладает высокой лучевой стойкостью и подходит для применения с лазерами непрерывного и импульсного действия. Благодаря отсутствию органических клеев в оптическом тракте, он устойчив к деградации под воздействием УФ-излучения. Изделие поставляется в футляре с сертификатом качества. Это идеальный инструмент для прецизионной поляризационной микроскопии, лазерной физики и оптической метрологии.
Характеристики
Производитель/артикул: Optogama 7411. Тип: поляризатор Глана-Тейлора. Материал призм: кальцит (CaCO3) или альфа-BBO. Оправа: металлическая, диаметр 25,4 мм, длина 25 мм. Чистая апертура: 8 мм (±0,2 мм). Рабочий спектральный диапазон: 300–700 нм. Коэффициент экстинкции: >100 000:1. Степень поляризации: >99,99%. Пропускание необыкновенного луча: >85% (с учётом френелевских потерь). Угол приёма: ±2° (угловое поле). Лучевая стойкость: >5 Дж/см² (10 нс, 532 нм). Качество поверхности: 20-10 scratch-dig. Рабочая температура: -20°C до +80°C.
Отрасли применения
Поляризатор 7411 применяется в поляризационных микроскопах для анализа двулучепреломляющих образцов в геологии и материаловедении. В лазерных лабораториях он служит для точного управления состоянием поляризации в интерферометрах и оптических пинцетах. В научных исследованиях используется в эллипсометрах и спектрополяриметрах для измерения оптических констант тонких плёнок. Также востребован в системах лазерной проекции и голографии, где требуется высокая чистота поляризации.
Описание
Компания Optogama поставляет поляризаторы Глана-Тейлора и поляризаторы Глана, изготовленные из α-BBO (УФ), кальцита (от видимого до ближнего ИК-диапазона), YVO4 (от видимого до среднего ИК-диапазона) и установленные в оправу из анодированного алюминия. Поляризаторы Глана Optogama сконструированы так, чтобы пропускать только необыкновенный поляризованный луч, в то время как обыкновенный отражается. Данные поляризаторы обеспечивают крайне высокий коэффициент экстинкции в широком диапазоне длин волн, их самые распространенные применения: разделение поляризаций, выделение заданного компонента поляризации, аттенюаторы. Поляризаторы Глана-Тейлора сконструированы для работы с малыми и средними мощностями, в то время как поляризаторы Глана для высоких мощностей из-за более высокого порога повреждения и наличия окна для отвода отраженного обыкновенного пучка. Покрытие из MgF2 наносится на оптические поверхности для значительного увеличения широкополосного пропускания.
|
Особенности: - Материалы подложки: α-BBO, кальцит и YVO4; - Крайне высокий коэффициент экстинкции в широком диапазоне длин волн; - Конструкция с воздушной прослойкой; - Незначительное смещение и отклонение проходящего пучка - Покрытие из MgF2 на каждой грани для широкополосного пропускания; - Возможно изготовление на заказ.
|
Применения: - Разделение поляризаций; - Оптическая изоляция; - Выделение определенного направления поляризации; - Аттенюаторы лазерного излучения. |
Оптическая схема поляризатора
Спецификация
|
Параметры |
Значения |
|---|---|
|
Коэффициент экстинкции |
Поляризаторы из α-BBO и YVO4: <5x10-6 Поляризаторы из кальцита: <5 × 10-5 |
|
Отклонение пучка |
<3 угловых минут |
|
Допуск на толщину |
± 0.1 мм |
|
Параллелизм |
<1 угловой минуты |
|
Качество поверхностей |
20-10 S-D |
|
Искажение волнового фронта |
<λ/4@632,8 нм |
| Покрытия | Покрытие из MgF2 |
|
Порог повреждений |
Поляризаторы Глана-Тейлора: >200 МВт/см2 (1064 нм, 10 нс)
Поляризаторы Глана для лазерного излучения высокой мощности: >500 МВт/см2 (1064 нм, 10 нс) |
|
Крепление |
Оправа из черного анодированного алюминия |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление поляризаторов Глана с другими характеристиками по спецификации пользователя. По вопросам изготовления поляризаторов Глана Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
