Описание

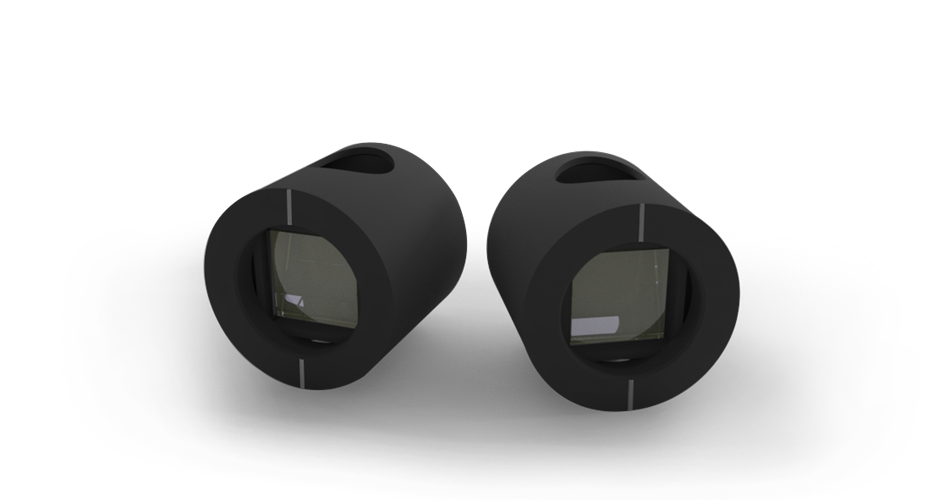

Поляризатор Глана‑Тейлора в оправе диаметром 25,4 мм и высотой 22 мм с апертурой 10 мм предназначен для формирования линейно поляризованного света в широком спектральном диапазоне от 500 до 4000 нм. Поляризатор относится к серии Glan‑Taylor Optogama и изготовлен из двулучепреломляющего кристалла YVO₄, который оптимален для работы от видимой области до средней ИК‑области. Конструкция Glan‑Taylor представляет собой пару призматических элементов с воздушным промежутком (air‑spaced), что повышает устойчивость к лазерному повреждению и позволяет работать с более высокими мощностями по сравнению с склеенными поляризаторами.
Устройство передаёт луч с одной поляризацией (обычно необыкновенный луч) и отклоняет ортогонально поляризованный компонент (обыкновенный луч) в сторону, обеспечивая высокую степень поляризации выходного пучка. Оправа из анодированного алюминия обеспечивает механическую защиту и удобство монтажа, а стандартный диаметр 25,4 мм подходит для большинства лабораторных держателей и гнёзд. Апертура 10 мм позволяет работать с пучками средних размеров, сохраняя высокое качество поляризации и низкие потери.
Характеристики
Поляризатор Optogama 7418 имеет диаметр оправы 25,4 мм, высоту 22 мм и свободную апертуру 10 мм. В качестве субстрата используется кристалл YVO₄, обеспечивающий рабочий спектральный диапазон 500–4000 нм. Конструкция с воздушным промежутком (air‑spaced) снижает риск повреждения при высоких мощностях и позволяет использовать поляризатор в режимах средней мощности. На все оптические поверхности нанесён однослойный AR‑слой MgF₂ для оптимизации широкополосной передачи.
Стандартные спецификации включают экстинкционное отношение для передаваемого луча <5×10⁻⁶ для поляризаторов из α‑BBO и YVO₄ и <5×10⁻⁵ для кальцита. Отклонение луча и смещение передаваемого пучка минимальны, а угол отклонения отражённого (escape) луча контролируется в пределах нескольких угловых минут. Поляризатор рассчитан на использование в низко‑ и среднемощностных лазерных системах, где требуется высокая степень поляризации и широкополосная работа.
Отрасли применения
Поляризаторы Glan‑Taylor используются в системах лазерной оптики для разделения и очистки поляризации, в оптических изоляторах, аттенюаторах и узлах управления поляризацией. Они применяются в спектроскопических установках, системах измерения, лазерной диагностики и нелинейной оптике, где важно обеспечить высокий коэффициент поляризации и низкие потери.
В промышленности такие поляризаторы используются в лазерных установках для обработки материалов, в системах контроля качества и диагностических комплексах, где управление поляризацией влияет на эффективность процесса. В научных исследованиях Glan‑Taylor служат для точных экспериментов по оптике поляризации, исследованиям анизотропных материалов и построению сложных поляризационных трактов.
Описание
Компания Optogama поставляет поляризаторы Глана-Тейлора и поляризаторы Глана, изготовленные из α-BBO (УФ), кальцита (от видимого до ближнего ИК-диапазона), YVO4 (от видимого до среднего ИК-диапазона) и установленные в оправу из анодированного алюминия. Поляризаторы Глана Optogama сконструированы так, чтобы пропускать только необыкновенный поляризованный луч, в то время как обыкновенный отражается. Данные поляризаторы обеспечивают крайне высокий коэффициент экстинкции в широком диапазоне длин волн, их самые распространенные применения: разделение поляризаций, выделение заданного компонента поляризации, аттенюаторы. Поляризаторы Глана-Тейлора сконструированы для работы с малыми и средними мощностями, в то время как поляризаторы Глана для высоких мощностей из-за более высокого порога повреждения и наличия окна для отвода отраженного обыкновенного пучка. Покрытие из MgF2 наносится на оптические поверхности для значительного увеличения широкополосного пропускания.
|
Особенности: - Материалы подложки: α-BBO, кальцит и YVO4; - Крайне высокий коэффициент экстинкции в широком диапазоне длин волн; - Конструкция с воздушной прослойкой; - Незначительное смещение и отклонение проходящего пучка - Покрытие из MgF2 на каждой грани для широкополосного пропускания; - Возможно изготовление на заказ.
|
Применения: - Разделение поляризаций; - Оптическая изоляция; - Выделение определенного направления поляризации; - Аттенюаторы лазерного излучения. |
Оптическая схема поляризатора
Спецификация
|
Параметры |
Значения |
|---|---|
|
Коэффициент экстинкции |
Поляризаторы из α-BBO и YVO4: <5x10-6 Поляризаторы из кальцита: <5 × 10-5 |
|
Отклонение пучка |
<3 угловых минут |
|
Допуск на толщину |
± 0.1 мм |
|
Параллелизм |
<1 угловой минуты |
|
Качество поверхностей |
20-10 S-D |
|
Искажение волнового фронта |
<λ/4@632,8 нм |
| Покрытия | Покрытие из MgF2 |
|
Порог повреждений |
Поляризаторы Глана-Тейлора: >200 МВт/см2 (1064 нм, 10 нс)
Поляризаторы Глана для лазерного излучения высокой мощности: >500 МВт/см2 (1064 нм, 10 нс) |
|
Крепление |
Оправа из черного анодированного алюминия |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление поляризаторов Глана с другими характеристиками по спецификации пользователя. По вопросам изготовления поляризаторов Глана Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
