Описание

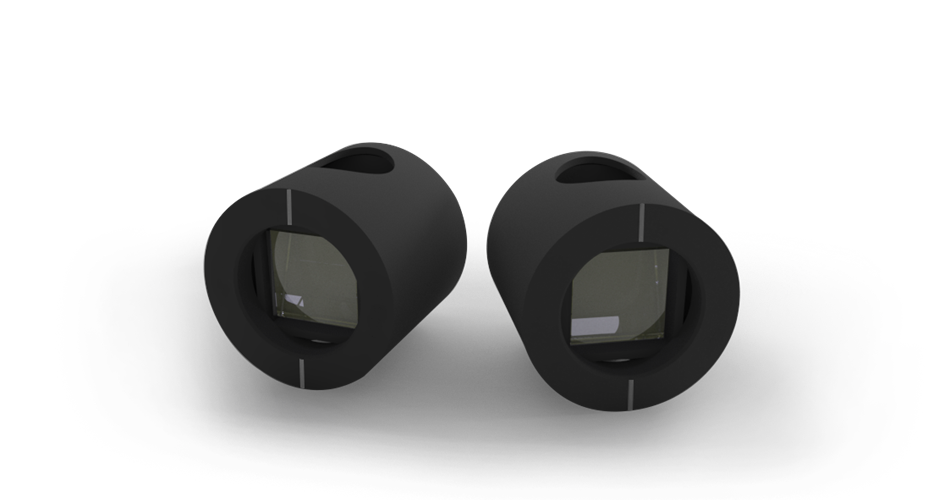

Поляризатор Глан-Тейлора — это призменный поляризационный элемент, состоящий из двух склеенных или разделённых воздушным зазором кристаллических призм из двулучепреломляющего материала, обычно кальцита, ориентированных так, чтобы за счёт полного внутреннего отражения на границе раздела отсекать один из ортогональных поляризационных компонентов и пропускать вдоль оптической оси излучение с высокой степенью линейной поляризации. Такая конструкция обеспечивает значительно более высокую степень экстинкции по сравнению с плёночными поляризаторами и позволяет работать с широким спектральным диапазоном от ультрафиолета до среднего инфракрасного излучения. Изделие производства компании Optogama заключено в оправу диаметром 25.4 мм и длиной 26 мм, имеет рабочую апертуру 10 мм и рассчитано на диапазон длин волн 350-2300 нм, что делает его пригодным для работы с самыми разными источниками — от диодных лазеров видимого диапазона до источников ближнего ИК-излучения.
Характеристики
- Тип: поляризатор Глан-Тейлора
- Оправа: ⌀25,4х26 мм
- Апертура: 10 мм
- Рабочий диапазон длин волн: 350-2300 нм
- Производитель: Optogama
- Высокая степень поляризационной экстинкции
Отрасли применения
Поляризаторы данного типа используются в лазерных системах для контроля состояния поляризации, в спектроскопии, в оптических изоляторах и модуляторах, в научных экспериментах по нелинейной оптике, а также в метрологических установках, где требуется высокая степень чистоты линейной поляризации излучения.
Описание
Компания Optogama поставляет поляризаторы Глана-Тейлора и поляризаторы Глана, изготовленные из α-BBO (УФ), кальцита (от видимого до ближнего ИК-диапазона), YVO4 (от видимого до среднего ИК-диапазона) и установленные в оправу из анодированного алюминия. Поляризаторы Глана Optogama сконструированы так, чтобы пропускать только необыкновенный поляризованный луч, в то время как обыкновенный отражается. Данные поляризаторы обеспечивают крайне высокий коэффициент экстинкции в широком диапазоне длин волн, их самые распространенные применения: разделение поляризаций, выделение заданного компонента поляризации, аттенюаторы. Поляризаторы Глана-Тейлора сконструированы для работы с малыми и средними мощностями, в то время как поляризаторы Глана для высоких мощностей из-за более высокого порога повреждения и наличия окна для отвода отраженного обыкновенного пучка. Покрытие из MgF2 наносится на оптические поверхности для значительного увеличения широкополосного пропускания.
|
Особенности: - Материалы подложки: α-BBO, кальцит и YVO4; - Крайне высокий коэффициент экстинкции в широком диапазоне длин волн; - Конструкция с воздушной прослойкой; - Незначительное смещение и отклонение проходящего пучка - Покрытие из MgF2 на каждой грани для широкополосного пропускания; - Возможно изготовление на заказ.
|
Применения: - Разделение поляризаций; - Оптическая изоляция; - Выделение определенного направления поляризации; - Аттенюаторы лазерного излучения. |
Оптическая схема поляризатора
Спецификация
|
Параметры |
Значения |
|---|---|
|
Коэффициент экстинкции |
Поляризаторы из α-BBO и YVO4: <5x10-6 Поляризаторы из кальцита: <5 × 10-5 |
|
Отклонение пучка |
<3 угловых минут |
|
Допуск на толщину |
± 0.1 мм |
|
Параллелизм |
<1 угловой минуты |
|
Качество поверхностей |
20-10 S-D |
|
Искажение волнового фронта |
<λ/4@632,8 нм |
| Покрытия | Покрытие из MgF2 |
|
Порог повреждений |
Поляризаторы Глана-Тейлора: >200 МВт/см2 (1064 нм, 10 нс)
Поляризаторы Глана для лазерного излучения высокой мощности: >500 МВт/см2 (1064 нм, 10 нс) |
|
Крепление |
Оправа из черного анодированного алюминия |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление поляризаторов Глана с другими характеристиками по спецификации пользователя. По вопросам изготовления поляризаторов Глана Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
