Тип прибора
|
поляриметры |
|
Рабочий диапазон
|
1480-1620 нм |

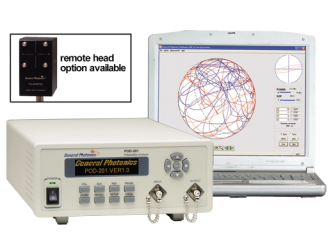

Поляриметры серии POD-201 применяется для высокоскоростного анализа и мониторинга состояния поляризации. Прибор имеет четыре канала для одновременного измерения четырёх параметров Стокса и, соответсвенно, мгновенного состояния поляризации, степени поляризации входного светового пучка.

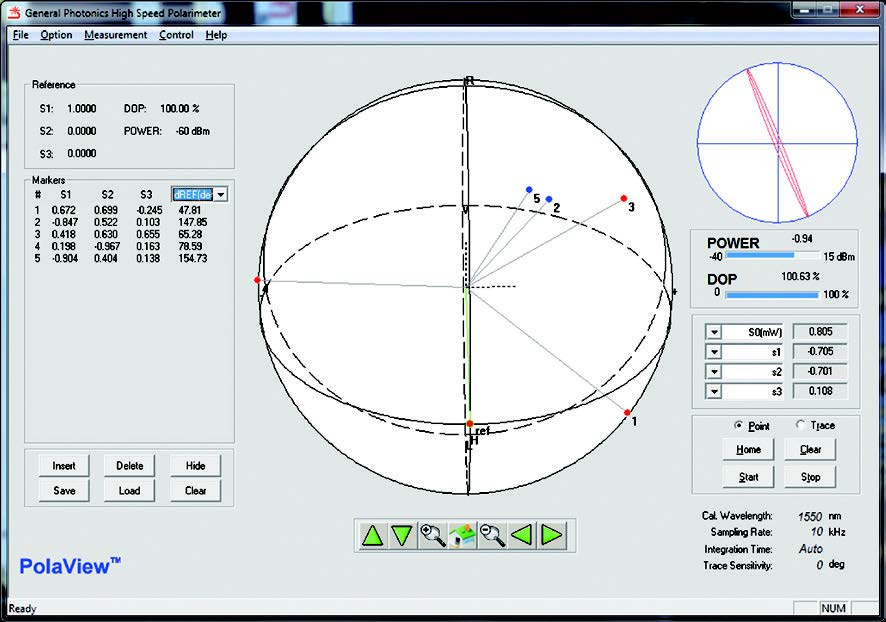

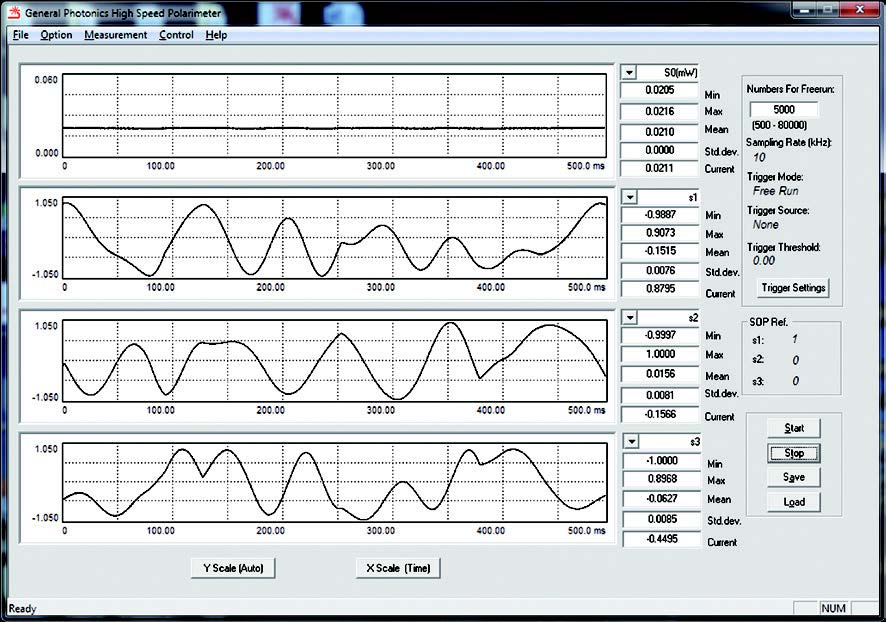

USD интерфейс позволяет передачу данных на ПК со скоростью 30 Мб/с. Высокоскоростная электроника позволяет фиксировать изменения в состоянии поляризации с частотой дискретизации до 4 МГц. К устройству прилагается программное обеспечение для отображения состояния поляризации в режиме реального времени либо на сфере Пуанкаре, либо в окне осциллографа.
Поляриметр имеет функцию автоматической калибровки. При наличии подходящего источника излучения и использовании правильной методики позволяет измерять коэффициент поляризационной экстинкции.
Особенности:- Частота дискретизации: 4 МГц; - Аналоговая полоса пропускания 1 МГц; - Отображение в реальном времени Сферы Пуанкаре; - Непрерывный режим сканирования; - Режим запуска от внешнего сигнала; - Длительный режим мониторинга; - Измерение коэффициента поляризационной экстинкции. |
Применения:- Тестирование систем 100G; - Мониторинг SOP/DOP; - Анализ состояния поляризации; - Измерение характеристик скремблеров; - Мониторинг статистики изменения SOP; - Монтаж PM волоконных выводов источников излучения. |
Технические характеристики:
|
Параметр |
Значение |
Ед. измерения |
|
Рабочий диапазон длин волн |
1480 - 1620 или 1280 - 1340 |
нм |
|
Полоса пропускания |
1 |
МГц |
|
Частота дискретизации |
4 |
млн сэмплов / с |
|
Диапазон измерения коэффициента экстинкции |
От 0 до 40 |
дБ |
|
Разрешение |
0.1 |
дБ |
|
Вносимые потери |
1.2 |
дБ |
|
Потери на отражение |
55 |
дБ |
|
Максимальная мощность входящего излучения |
300 |
мВт |
|
Интерфейс |
USB 2.0 |
- |
|
Рабочий диапазон температур |
От 0 до +40 |
°C |
Модели:
|
Модель |
Описание |
|
POD-201-I-15-FC/APC |
Поляриметр, 2 порта, 1480-1620 нм, FC/APC коннектор |
|
POD-201-I-15-FC/PC |
Поляриметр, 2 порта, 1480-1620 нм, FC/PC коннектор |
|
POD-201-I-13-FC/APC |
Поляриметр, 2 порта, 1280-1340 нм, FC/APC коннектор |
|
POD-201-I-13-FC/PC |
Поляриметр, 2 порта, 1280-1340 нм, FC/PC коннектор |
