Описание
780 (артикул Optogama 8081) — полуволновая (λ/2) фазовая пластинка. Это не зеркало и не линза, а оптический элемент из специально подобранного двулучепреломляющего кристалла, который поворачивает плоскость поляризации проходящего через него линейно поляризованного лазерного света на нужный угол, не меняя при этом ни направления луча, ни его интенсивности.
Указание «нулевого порядка» означает, что пластинка выполнена по улучшенной технологии — из двух тонких кристаллических пластин, скленных так, что их оптические толщины отличаются ровно на нужную для полуволнового или четвертьволнового сдвига величину. Такая конструкция гораздо менее чувствительна к небольшим отклонениям температуры и угла падения луча, чем простая однопластинчатая («многопорядковая») пластинка, и поэтому даёт стабильный результат в широком диапазоне условий эксплуатации.
Полуволновую пластинку часто применяют в паре с поляризационным делителем луча: поворачивая пластинку, можно плавно менять, какая доля мощности лазера пройдёт прямо, а какая будет отведена делителем в сторону, — это даёт удобный способ регулировки мощности лазерного луча без изменения режима работы самого лазера.
Такие пластинки — стандартный инструмент управления поляризацией в лазерных научных и промышленных установках: их используют, например, для подстройки мощности лазера в паре с поляризационным делителем луча, для согласования поляризации луча с требованиями последующей оптической схемы или нелинейного кристалла, а также в самих лазерных резонаторах для управления состоянием поляризации генерируемого излучения.
Артикул 8081 принадлежит линейке прецизионной лазерной оптики компании Optogama — каждая партия таких изделий проходит индивидуальный контроль заявленных оптических параметров перед отгрузкой заказчику, что отличает такую продукцию от массовых, стандартизированных по единому образцу оптических компонентов.
Характеристики
- Артикул: 8081; производитель: Optogama
- Тип: полуволновая (λ/2) фазовая пластинка
- Рабочая длина волны: 780 нм
- Порядок: нулевого
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание

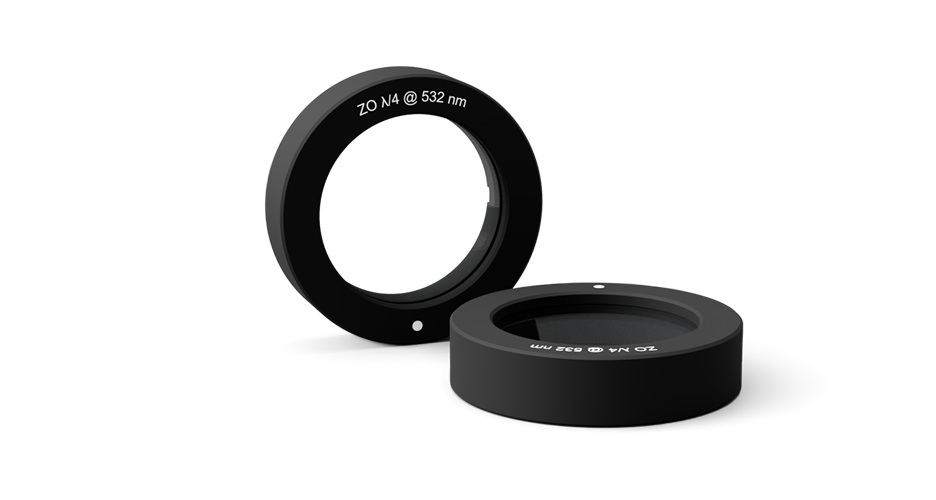

Полуволновые и четвертьволновые пластинки из кристаллического кварца нулевого порядка с воздушной прослойкой в оправе спроектированы для определенных длин волн в диапазоне 257 - 1550 нм. Конструкция с воздушной прослойкой позволяет использовать данные волновые пластинки при высоких мощностях, так как они имеют более слабую зависимость от температуры и длины волны, чем волновые пластинки низкого и множественного порядков.
|
Особенности: - Волновые пластинки нулевого порядка с воздушной прослойкой; - Истинный первый порядок, оптическое соединение для мощных УФ-приложений; - Широкий выбор четвертьволновых и полуволновых пластинок; - Закреплены в оправу (⌀25.4x6 мм) из черного анодированного алюминия; - Апертура: ⌀18 мм; - Просветляющие покрытия (R<0.15%) на каждой поверхности; - Индивидуальный размер, рабочая длина волны и сдвиг фазы доступны по запросу. |
Применения: - Преобразование из линейной поляризации в круговую и наоборот; - Вращение линейной поляризации; - Оптическая изоляция. |
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал |
Кристаллический кварц высокой чистоты |
|
Тип |
Волновые пластинки нулевого порядка с компенсирующей воздушной прослойкой и первого порядка с оптическим соединением для УФ-приложений |
|
Доступные рабочие длины волн |
200 нм - 2200 нм |
|
Допуск на фазовый сдвиг |
<λ/300 при 20 °C |
|
Чистая апертура |
⌀18 мм |
|
Отклонение от параллельности |
<5 угловых секунд |
|
Качество поверхностей |
20-10 S-D |
|
Искажение волнового фронта |
<λ/10 при 632,8 нм |
|
Покрытия |
Просветляющие покрытия (R<0,15%) на каждой поверхности |
|
Порог повреждений |
>12 Дж/см2 (1064 нм, 10 нс) (для волновых пластинок на 1064 нм) |
|
Крепление |
Оправа из черного анодированного алюминия (⌀25.4x6 мм) |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление волновых пластинок с другими характеристиками по спецификации пользователя. По вопросам изготовления волновых пластинок Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
