Описание

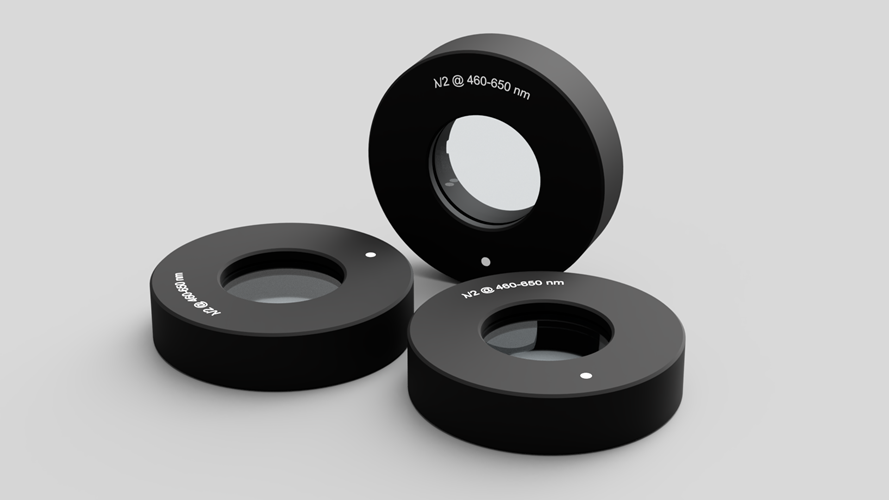

Ахроматическая полуволновая пластинка Optogama артикула 8109 — это прецизионный фазовый элемент, обеспечивающий задержку в λ/2 (180°) в широком видимом диапазоне 460–650 нм. В отличие от обычных волновых пластинок нулевого порядка, ахроматическая конструкция из нескольких слоёв двулучепреломляющих материалов (обычно кварц и MgF2) сохраняет постоянную фазовую задержку во всём указанном спектре. Пластинка диаметром 18 мм смонтирована в металлическую оправу с маркировкой быстрой оси. Она используется для поворота плоскости поляризации в перестраиваемых лазерных системах, для управления поляризацией в микроскопии и интерферометрии. Просветляющее покрытие минимизирует потери. Изделие поставляется с сертификатом.
Характеристики
Производитель/артикул: Optogama 8109. Тип: ахроматическая полуволновая пластинка. Чистая апертура: 18 мм (±0,1 мм). Рабочий диапазон: 460–650 нм. Фазовая задержка: λ/2 (180°). Отклонение задержки: < 5° во всём диапазоне. Материалы: кварц / MgF2. Просветляющее покрытие: R < 0,5%. Точность ориентации оси: ±1°. Оправа: алюминиевая. Толщина: ~8 мм. Лучевая стойкость: >3 Дж/см² (10 нс).
Отрасли применения
Пластинка 8109 используется в системах визуализации с перестраиваемыми источниками. В поляризационных микроскопах она служит компенсатором для всего видимого спектра. В лазерных шоу применяется для поворота поляризации. Также востребована в эллипсометрии и анализе напряжений.
Описание
Полуволновые и четвертьволновые ахроматические пластинки Optogama в оправе спроектированы для нескольких полос длин волн в диапазоне 460-1700 нм. Конструкция с воздушной прослойкой позволяет использовать данные волновые пластинки при высоких мощностях. Из-за постоянной в широком диапазоне длин волн вносимой разности фаз данные волновые пластинки идеально подходят для работы с широким спектром или на нескольких длинах волн.
|
Особенности: - Конструкция с воздушной прослойкой; - Закреплены в оправу (⌀25,4x6 мм) из черного анодированного алюминия; - Апертура ⌀18 мм или ⌀12 мм; - Просветляющие покрытия (R<0,5%) на каждой поверхности; - Индивидуальный размер, рабочая длина волны и сдвиг фазы доступны по запросу. |
Применения: - Преобразование из линейной поляризации в круговую и наоборот; - Вращение линейной поляризации; - Оптическая изоляция. |
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал |
Кристаллический кварц или фторид магния высокой чистоты |
|
Тип |
С воздушной прослойкой |
|
Допуск на фазовый сдвиг |
<λ/100@20 °C |
|
Параллелизм |
<5 угловых секунд |
|
Качество поверхностей |
40-20 S-D |
|
Искажение волнового фронта |
<λ/8@632,8 нм |
|
Покрытия |
BBAR (R<0,5%) на каждой поверхности |
|
Порог повреждения |
>8 Дж/см2 (1064 нм, 10 нс) (для волновых пластинок на 650-1100 нм) |
|
Крепление |
Оправа из черного анодированного алюминия (⌀25,4x6 мм) |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление волновых пластинок с другими характеристиками по спецификации пользователя. По вопросам изготовления волновых пластинок Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
