Поставщик
|
AeroDIODE |
|
Тип
|
модуляторы |
Компания AeroDIODE представляет высокоскоростной полупроводниковый оптический модулятор (SOM) интенсивности с широким динамическим диапазоном и высоким коэффициентом экстинкции. Он имеет скорость переключения <1 нс и может использовать в качестве затвора или аттенюатора. Модулятор обладает низким уровнем шума и практически не вносит потерь в диапазоне от 750 до 1700 нм.
|
Особенности: - Практически не вносит потерь; - Динамический диапазон: более 48 дБ; - Низкий уровень шума, высокая стабильность сигнала; - Скорость нарастания / спада: 500 пс; - Задание формы импульса пользователем; - Коэффициент экстинкции: более 50 дБ; - Управление через USB или аналоговые сигналы; - SOM поддерживает узкую ширину линии входного непрерывного сигнала, создавая очень короткие импульсы. |
|
|

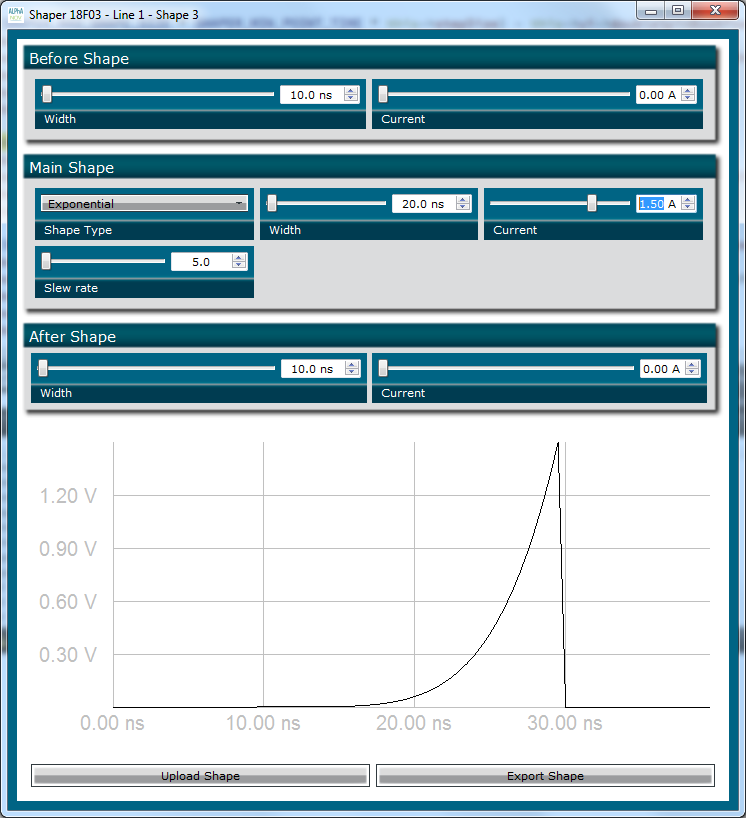

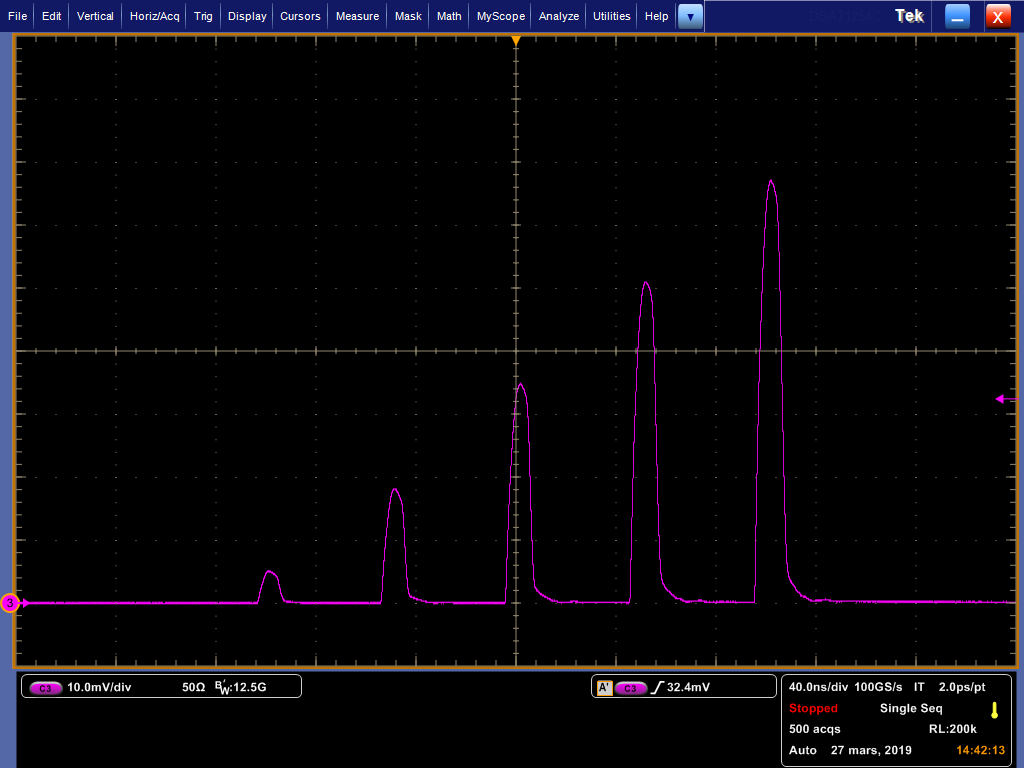

Изменение формы импульса |

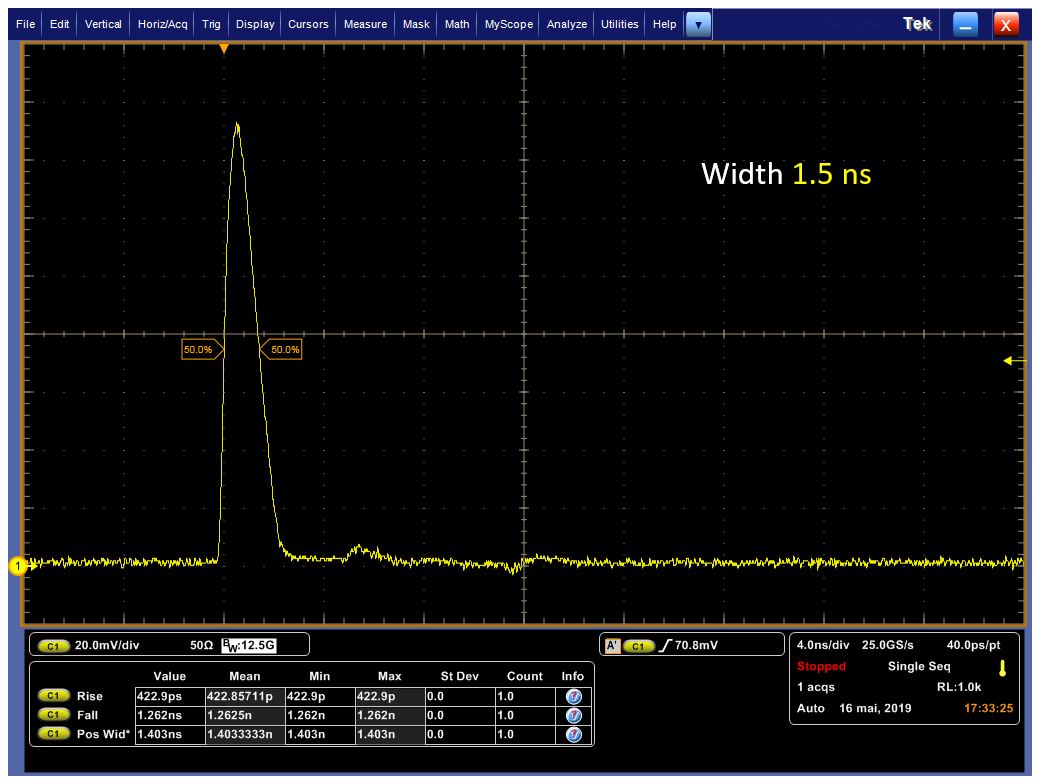

Ширина импульса 1.5 нс |
Технические характеристики модуляторов SOM AeroDIODE:
|
Модель |
SOM-std |
SOM-HPP (High Pulse Performance) |
SOM-shape (Изменение формы импульса) |
|
Длина волны (нм) |
700 -1650 нм (см. табл. ниже) | ||
|
Ширина полосы (нм) |
от 20 нм до 110 нм | ||
|
Коэффициент экстинкции (дБ, тип.) |
50 дБ |
40 дБ | |
|
Скорость переключения (тип.) |
1 нс |
1 нс |
2 нс |
|
Динамический диапазон |
60 дБ |
60 дБ |
48 дБ |
|
Усиление слабого сигнала |
от 22 до 40 дБ | ||
|
Джиттер |
<20 пс |
<8 пс |
<2 нс |
|
Изменение формы импульса |
нет |
нет |
да |
|
CW смещение ( в импульсном режиме) |
нет |
да |
нет |
|
Макс. частота следования импульсов |
10 МГц |
250 МГц |
20 МГц |
|
Макс. выходная мощность |
От 20 до 100 мВт (до 500 мВт в импульсном режиме в некоторых конфигурациях) | ||
|
Совместимость и библиотеки |
USB - Windows 7/10 - DLLs - Hexa - Labview - Python | ||
Рабочие длины волн модуляторов:
|
Длина волны |
Ширина полосы |
Макс. входная мощность |
Макс. выходная мощность |
Усиление слабого сигнала |
|
нм |
нм |
мВт |
мВт |
дБ |
|
780 & 795 |
30 |
10 |
30 |
32 |
|
800 |
16 |
10 |
20 |
30 |
|
830 |
55 |
10 |
30 |
25 |
|
840 |
25 |
10 |
50 |
30 |
|
850 |
40 |
10 |
20 |
22 |
|
870 |
58 |
10 |
20 |
25 |
|
930 |
65 |
10 |
20 |
25 |
|
970 |
40 |
10 |
30 |
27 |
|
1000 |
100 |
70 |
60 |
33 |
|
1020 |
110 |
40 |
30 |
27 |
|
1030 |
20 |
70 |
60 |
40 |
|
1060 |
22 |
70 |
60 |
40 |
|
1060 |
90 |
70 |
60 |
30 |
|
1080 |
27 |
60 |
50 |
38 |
|
1125 |
25 |
40 |
30 |
35 |
|
1140 |
90 |
60 |
50 |
24 |
|
1190 |
90 |
40 |
30 |
20 |
|
1250 |
110 |
40 |
30 |
27 |
|
1285 |
85 |
60 |
50 |
30 |
|
1300 |
85 |
60 |
50 |
30 |
|
1310 |
70 |
40 |
30 |
23 |
|
1350 |
80 |
40 |
30 |
23 |
|
1500 |
35 |
30 |
25 |
13 |
|
1550 |
85 |
40 |
30 |
27 |
|
1550 |
50 |
70 |
60 |
30 |
|
1590 |
90 |
40 |
30 |
26 |
|
1625 |
80 |
30 |
20 |
18 |
Модели модуляторов SOM AeroDIODE:
|
Изображение |
Модель |
Описание |
|

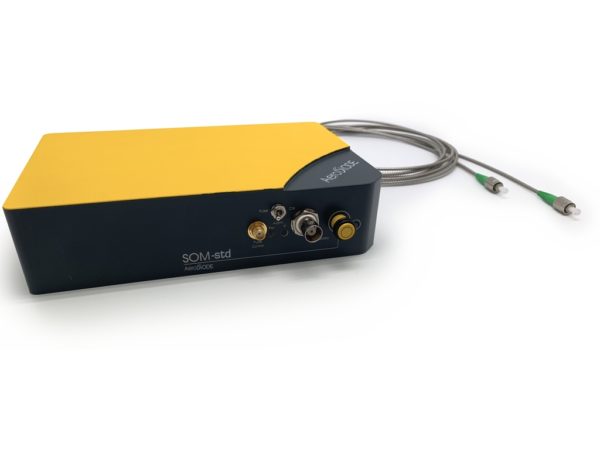

SOM-std (Standard version) |
Оптоволоконный модулятор, ширина импульса: до 1.5 нс, частота следования импульса: до 10 МГц. Внешний или внутренний генератор импульсов. |
|
|
SOM-HPP (High Pulse Performance) |
Оптоволоконный модулятор, ширина импульса: до 1.5 нс, частота следования импульса: до 250 МГц. Внешний или внутренний генератор импульсов. |
|

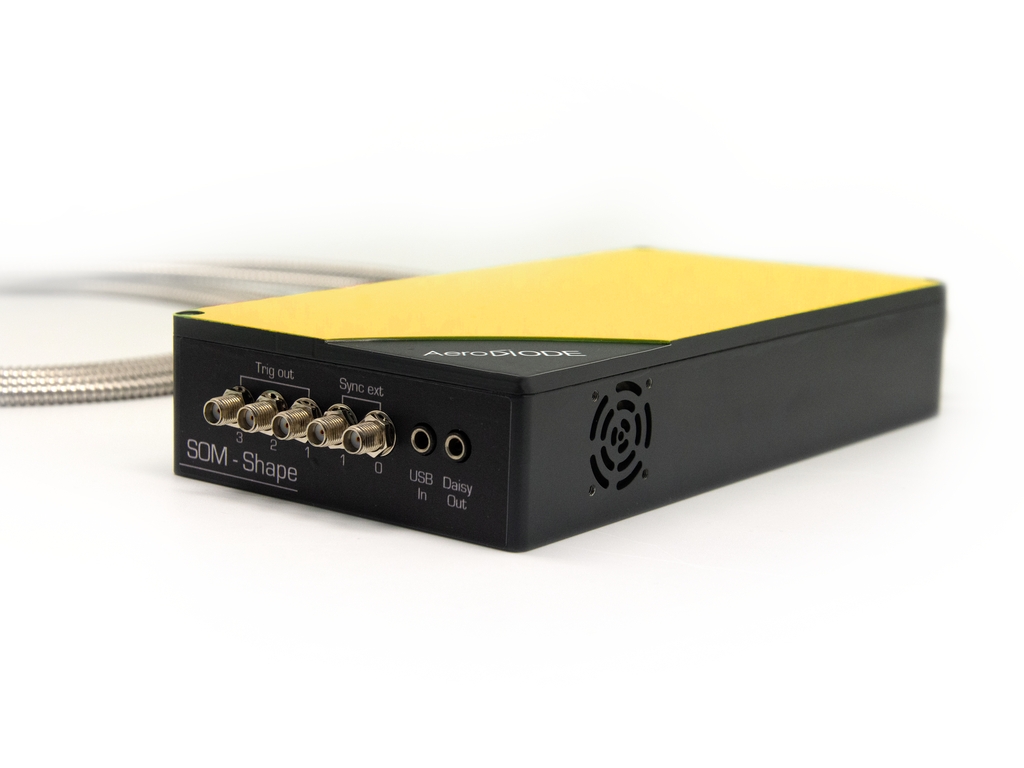

SOM-Shape (User design modulated pulse shape) |
Модулятор с возможностью задания формы наносекундного импульса. Встроенный генератор сигналов произвольной формы (точка каждые 500 пс, ширина импульса до 8 мкс). Частота следования импульсов: 20 МГц. |
