Описание

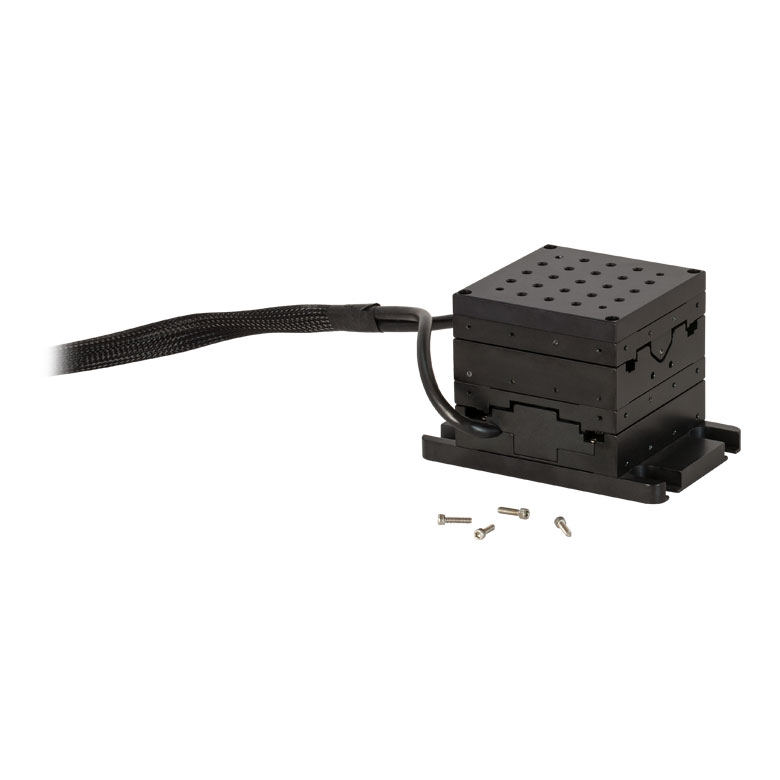

PLS-XY — моторизированный двуосный транслятор для точного перемещения установленного оборудования или образца по осям X и Y. Ход по каждой оси составляет 25,4 мм, поэтому устройство подходит для позиционирования в пределах компактной рабочей зоны без существенного увеличения занимаемого места. В приводах используются шаговые двигатели, а предельные положения контролируются датчиками Холла.
Транслятор выполнен на основании размером 76,2 × 114,3 мм с четырьмя потайными монтажными пазами под крепёж 1/4" или M6. Верхняя плита имеет отверстия для установки жёстких стоек и другого оптического оборудования; при использовании совместимой плиты PLST(/M) можно подключать посты, ручные стойки, 3-дюймовые ластохвостовые компоненты и дополнительные элементы оптомеханики. Такая геометрия сохраняет компактный отпечаток системы и упрощает интеграцию в ограниченном пространстве микроскопа.
PLS-XY рассчитан на работу с трёхканальным контроллером соответствующей серии. Каждая ось может управляться отдельно, отключаться для исключения случайного смещения и использоваться совместно с третьей моторизированной осью, например вертикальным модулем или фокусировочным узлом. Изделие снято с производства 10 ноября 2023 года, поэтому перед построением новой системы следует проверить доступность контроллера, кабеля и совместимых монтажных деталей.
Характеристики
- Тип: моторизированный транслятор с двумя осями перемещения X/Y.
- Ход по каждой оси: 25,4 мм.
- Минимальное достижимое приращение: 424 нм.
- Минимальное повторяемое приращение: 848 нм.
- Двунаправленная повторяемость: 5 мкм.
- Люфт: 10 мкм.
- Максимальная скорость перемещения: 3 мм/с.
- Максимальное ускорение: 10,5 мм/с².
- Рекомендуемая горизонтальная нагрузка: не более 8,3 кг.
- Предельная горизонтальная нагрузка: 14,4 кг.
- Рекомендуемая вертикальная нагрузка: не более 1,4 кг; предельная — 2,7 кг.
- Габариты: 114,3 × 76,2 × 66,0 мм; масса: 1,12 кг.
- Шаг ходового винта: 0,3 мм; угол шага двигателя: 1,8°.
- Кабель двигателя: стационарно подключённый, длина 1,8 м.
Отрасли применения
- Микроскопия: моторизированное позиционирование держателей слайдов, чашек Петри и регистрационных камер.
- Оптические и биофотонные установки, где требуется XY-коррекция образца при ограниченном монтажном пространстве.
- Экспериментальные стенды с жёсткими стойками, платформами, постодержателями и микроманипуляторами.
- Системы, в которых необходимо согласованное управление двумя координатами и дополнительной моторизированной осью.
