Поставщик
|
Optogama |
|
Артикул
|
6247 |
|
Материал
|
BK7 |
|
Толщина
|
6,35 мм |
|
Размер
|
25.4 мм |
|
Применение
|
для УФ диапазона |
|
Толщина
|
6,35 мм |
Описание
Оптическое окно 6247 компании Optogama сделано из стекла BK7, диаметром 25,4 мм, толщина — 6,35 мм. Окно не меняет направление света, а просто пропускает его через себя, отделяя, например, внутреннюю часть прибора от внешней среды.
Окно поставляется без просветляющего покрытия — простое и недорогое решение там, где не требуется снижать отражение от поверхности до минимума.
Поверхности окна изготовлены с высокой точностью плоской формы (лучше λ/8 (точный класс)) — чем точнее плоскость, тем меньше окно искажает форму проходящего света.
Такие окна устанавливают там, где нужно отделить один объём от другого (например, защитить внутренность прибора от пыли и влаги или разделить два разных давления в системе), не мешая при этом свету свободно проходить дальше по оптическому тракту.
Достаточно толстая заготовка (6,35 мм) хорошо держит форму и подходит для установки в жёсткие юстировочные оправы, где важна механическая стабильность окна при длительной эксплуатации. Стекло BK7 — один из самых распространённых и недорогих сортов оптического стекла, хорошо подходящий для видимого света и умеренной мощности излучения.
Характеристики
- Артикул: 6247; производитель: Optogama
- Тип: плоское окно
- Диаметр: 25,4 мм
- Толщина: 6,35 мм
- Материал: стекла BK7
- Покрытие: отсутствует
- Точность плоской формы поверхности: лучше λ/8 (точный класс)
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
Описание

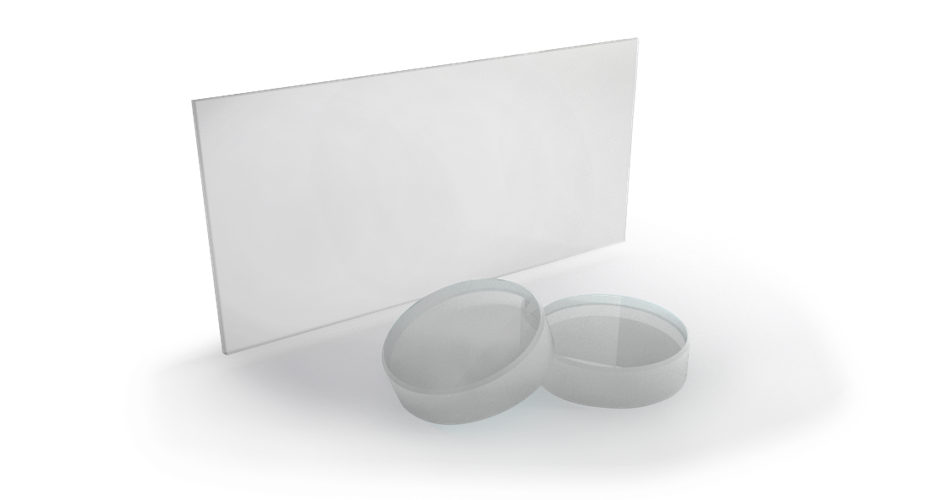

Стандартные плоскопараллельные окна без покрытия изготавливаются из оптического стекла ВК7 или UVFS. Окна из UVFS являются хорошим вариантом для УФ-лазеров, ультракоротких импульсов и мощных лазеров из-за их низкой чувствительности к колебаниям температуры, относительно высокого порога повреждения и пропускания УФ-излучения до 185 нм. Оптические окна из BK7 – это экономичный выбор для видимого и ближнего инфракрасного диапазона, лазеров малой / средней мощности и других приложений. Эти компоненты изначально не имеют покрытия и требуют металлических или диэлектрических покрытий для конкретного применения.
|
Особенности: - Изготовлены из высококачественного UVFS и BK7; - Оптически полированные поверхности; - Доступны в круглой или прямоугольной форме различной толщины; - Окна с индивидуальным покрытием и без покрытия доступны по запросу. |
Применения: - Подложки зеркал и светоделителей; - Изоляция различных физических сред; - Выборка пучка. |
Спецификация
|
Параметры |
Значения |
|---|---|
| Материал подложки | BK7, UVFS |
| Рабочий диапазон |
BK7: 350 нм - 2 мкм
UVFS: 185 нм - 2,1 мкм
|
| Чистая апертура | >85% |
| Допуск на размеры | +0,0/-0,15 мм |
| Допуск на толщину | ±0,25 мм |
| Отклонение от параллельности | <30 угловых секунд |
| Защитные фаски |
≤⌀50,8 мм:<0,35 мм при 45°
>⌀50,8 мм:<0,50 мм при 45°
|
| Качество поверхности |
≤⌀25,4 мм: 10-5 S-D
>⌀25,4 мм: 20-10 S-D
|
| Искажение волнового фронта |
≤⌀25,4 мм:<λ/8 при 632,8 нм
>⌀25,4 мм:<λ/5 при 632,8 нм
|
| Покрытия | Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление оптических окон других размеров. По вопросам изготовления других конфигураций компонентов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
