Описание
Плоскопараллельное оптическое окно 6254 компании Optogama изготовлено из стекла BK7, имеет габаритный диаметр 101,6 мм, толщину 12,7 мм и плоскостность рабочей поверхности лучше λ/4.
Плоскопараллельное окно — это оптический элемент с двумя строго параллельными друг другу плоскими поверхностями: свет проходит сквозь такое окно, практически не меняя своего направления и не фокусируясь и не рассеиваясь, в отличие от линзы с изогнутыми поверхностями — окно используют не для управления ходом луча, а для того, чтобы просто отделить или защитить одну часть оптической схемы от другой, оставаясь при этом «прозрачным» для геометрии проходящего света.
Плоскостность поверхности лучше λ/4 означает, что реальная форма рабочей поверхности окна отклоняется от идеально плоской не более чем на четверть длины волны света — этого уровня точности изготовления обычно достаточно, чтобы окно не вносило заметных собственных искажений в проходящий сквозь него волновой фронт света, что особенно важно в чувствительных к качеству волнового фронта лазерных и измерительных схемах.
Крупный диаметр 101,6 мм (4 дюйма) при толщине 12,7 мм делает это окно достаточно массивным и жёстким изделием, пригодным для установки в качестве большого защитного или разделительного окна в проёме заметного размера, не прогибаясь под собственным весом и сохраняя заданную плоскостность.
Такие крупные плоскопараллельные окна применяют как защитные или разделительные окна в лазерных и оптических установках, в вакуумных камерах и в приборах, где нужно пропустить свет через герметичную или защитную перегородку большого диаметра, не искажая волновой фронт проходящего излучения.
Характеристики
- Артикул: 6254; производитель: Optogama
- Тип: плоскопараллельное оптическое окно
- Материал: BK7
- Габаритный диаметр: 101,6 мм
- Толщина: 12,7 мм
- Плоскостность поверхности: <λ/4
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Спектроскопия и аналитическое приборостроение
Описание

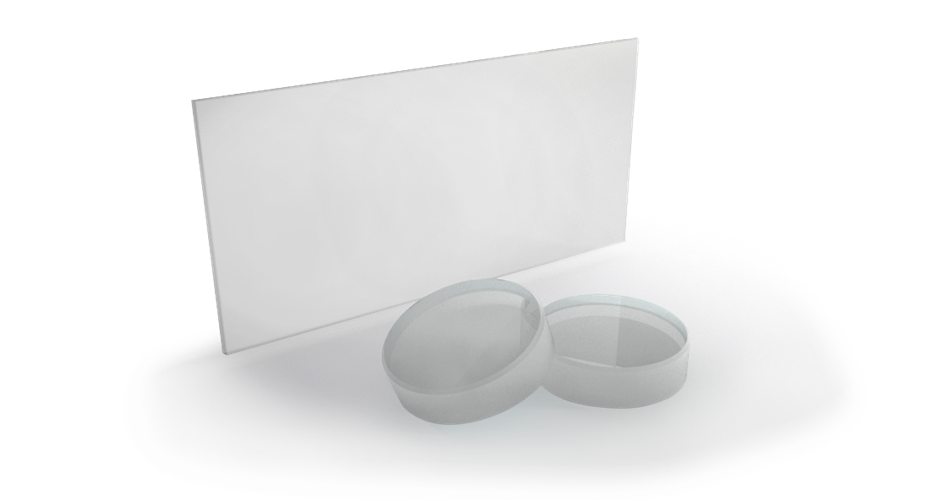

Стандартные плоскопараллельные окна без покрытия изготавливаются из оптического стекла ВК7 или UVFS. Окна из UVFS являются хорошим вариантом для УФ-лазеров, ультракоротких импульсов и мощных лазеров из-за их низкой чувствительности к колебаниям температуры, относительно высокого порога повреждения и пропускания УФ-излучения до 185 нм. Оптические окна из BK7 – это экономичный выбор для видимого и ближнего инфракрасного диапазона, лазеров малой / средней мощности и других приложений. Эти компоненты изначально не имеют покрытия и требуют металлических или диэлектрических покрытий для конкретного применения.
|
Особенности: - Изготовлены из высококачественного UVFS и BK7; - Оптически полированные поверхности; - Доступны в круглой или прямоугольной форме различной толщины; - Окна с индивидуальным покрытием и без покрытия доступны по запросу. |
Применения: - Подложки зеркал и светоделителей; - Изоляция различных физических сред; - Выборка пучка. |
Спецификация
|
Параметры |
Значения |
|---|---|
| Материал подложки | BK7, UVFS |
| Рабочий диапазон |
BK7: 350 нм - 2 мкм
UVFS: 185 нм - 2,1 мкм
|
| Чистая апертура | >85% |
| Допуск на размеры | +0,0/-0,15 мм |
| Допуск на толщину | ±0,25 мм |
| Отклонение от параллельности | <30 угловых секунд |
| Защитные фаски |
≤⌀50,8 мм:<0,35 мм при 45°
>⌀50,8 мм:<0,50 мм при 45°
|
| Качество поверхности |
≤⌀25,4 мм: 10-5 S-D
>⌀25,4 мм: 20-10 S-D
|
| Искажение волнового фронта |
≤⌀25,4 мм:<λ/8 при 632,8 нм
>⌀25,4 мм:<λ/5 при 632,8 нм
|
| Покрытия | Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление оптических окон других размеров. По вопросам изготовления других конфигураций компонентов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
