Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Типы изделий
|
детекторы |
|
Материал
|
LYSO |
|
Интерфейс
|
Type-C, Gigabit Ethernet |
|
Напряжение питания
|
5 В |
|
Количество каналов
|
4 |
|
[АЦП] Частота дискретизации
|
125 MSPS |
|
Потребляемая мощность
|
менее 4 Вт |
|
Применение оборудования
|
для кремниевых фотоумножителей |

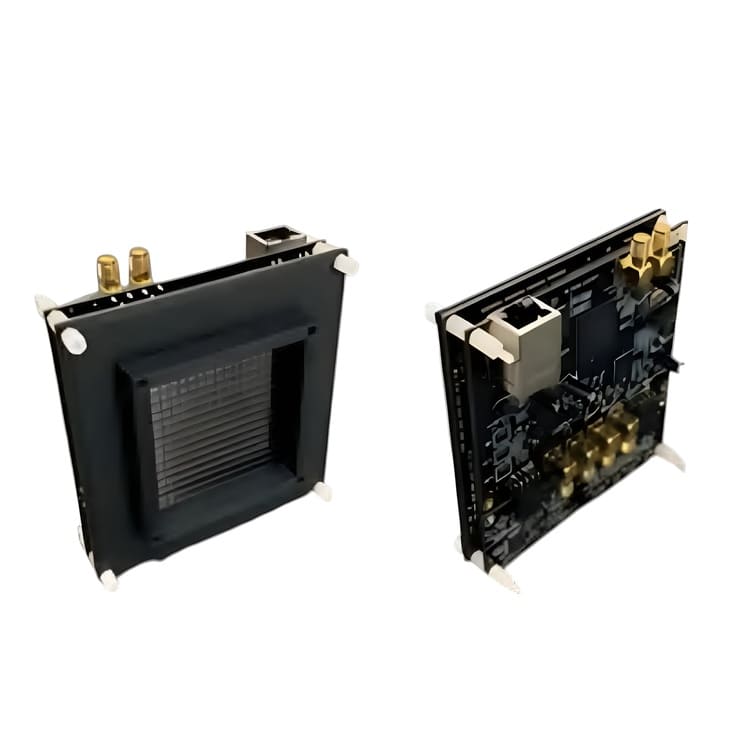

Плоскопанельный гамма-детектор предназначен для построения изображений по зарегистрированному гамма-излучению. В основе модуля используется квадратная матрица SiPM 16×16, дополненная схемой позиционного кодирования и 4-канальным трактом сбора данных. Такое решение подходит для компактных систем визуализации, исследовательских установок и специализированного оборудования.
Преимущества:
- Матричная архитектура 16×16 – обеспечивает регистрацию событий по площади детектора и подходит для задач двумерной гамма-визуализации;
- Позиционное кодирование сигналов – позволяет сократить число каналов считывания без потери ключевой информации о положении зарегистрированных событий;
- Высокая степень компрессии каналов – коэффициент 256:4 нарушения электроники считывания и низкие трудности ограничения обработки данных;
- АЦП 125 MSPS с разрядностью 12 бит обеспечивает точную регистрацию импульсных сигналов;
- Удобная передача данных – интерфейс Gigabit Ethernet подходит для стабильной передачи больших массивов измерительной информации;
- Низкое энергопотребление – потребляемая мощность менее 4 Вт. Позволяет использовать модуль в компактных и портативных устройствах;
- Возможность синхронизации нескольких плат – внешний тактовый сигнал и триггерный интерфейс позволяют объединять несколько детекторных модулей в более мощные системы;
- Кастомизируемая электроника – матрица SiPM, схема позиционного кодирования и цепи сбора данных могут адаптироваться в соответствии с требованиями конкретного проекта.
Технические характеристики
|
Технические характеристики |
Значение |
|
Модель матрицы |
J30035 |
|
Формат матрицы |
16 × 16 SiPM |
|
Шаг между центрами шагов SiPM |
3,36 мм |
|
Минимальный декодируемый размер кристалла LYSO |
1,0 мм |
|
Входной диапазон АЦП |
от −1 В до +1 В |
|
Частота дискретизации |
125 MSPS |
|
Разрядность АЦП |
12 бит |
|
Коэффициент компрессии каналов позиционного кодирования |
256:4 |
|
Количество каналов |
4 |
|
Интерфейс передачи данных |
Gigabit Ethernet |
|
Интерфейс питания и передачи данных |
Type-C |
|
Потребляемая мощность |
менее 4 Вт |
Области применения
- гамма-визуализация и построение исходных изображений;
- разработка компактных гамма-камер;
- медицинская визуализация и прототипирование детекторных модулей;
- ядерная медицина и исследовательские измерительные системы;
- оборудование радиационного контроля;
- лабораторные стенды для изучения сцинтилляционных детекторов;
- высокоэнергетическая физика и экспериментальные установки;
- OEM-интеграция в специализированные приборы.
