Поставщик
|
Optogama |
|
Артикул
|
6276 |
|
Материал
|
UVFS |
|
Толщина
|
6,35 мм |
|
Диаметр
|
50,8 мм |
|
Материал
|
UVFS (кварцевое стекло) |
|
Размер
|
Ø50 мм |
|
Применение
|
для УФ диапазона |
Описание

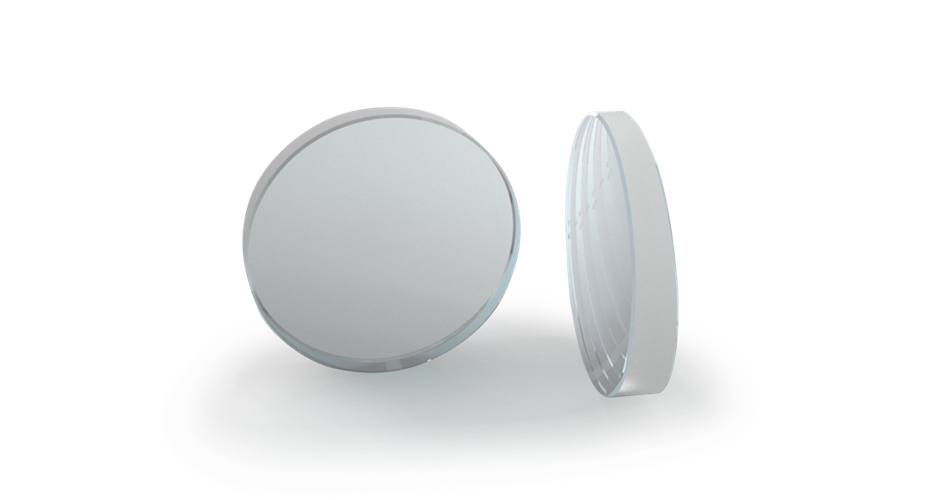

Плоское клиновидное оптическое окно предназначено для защиты оптического тракта и одновременного подавления паразитных отражений за счет небольшой клиновидности. Такое изделие помогает уменьшить обратные блики и паразитные интерференционные эффекты, которые могут возникать в плоскопараллельных окнах. Материал UVFS обеспечивает хорошую оптическую стабильность и делает окно подходящим для широкого круга задач, связанных с ультрафиолетовым, видимым и ближним инфракрасным излучением. Диаметр 50.8 мм и толщина 6.35 мм позволяют использовать окно в крупных и более жестких по компоновке узлах. Угол клинья 1° помогает сохранить качество луча и улучшить оптическую чистоту системы. Такое окно удобно для лазерных установок, исследовательских стендов и аналитических приборов, где важны защита, устойчивость и снижение нежелательных отражений. Оно позволяет сохранить функциональность оптического канала и одновременно повысить его стабильность.
Характеристики
- Тип: плоское клиновидное оптическое окно.
- Материал: UVFS.
- Диаметр: 50.8 мм.
- Толщина: 6.35 мм.
- Угол клинья: 1°.
- Назначение: защита оптического тракта и снижение обратных отражений.
Отрасли применения
Окно применяется в фотонике, лазерной технике, лабораторных установках и измерительном оборудовании. Оно подходит для задач, где важны большая апертура и снижение паразитных отражений. Изделие полезно в прецизионных системах с требованиями к стабильности светового канала.
Описание
Окна с небольшим клином обычно используются для предотвращения нежелательной обратной связи с лазерным резонатором и эффектов интерференции пучка. Стандартные плоские клиновидные окна без покрытия компании Optogama изготавливаются из BK7 и UVFS. Плоское стекло из UVFS является хорошим вариантом для УФ-лазеров, ультракоротких импульсов и мощных лазеров из-за низкой чувствительности к колебаниям температуры, относительно высокого порога повреждения и пропускания УФ-излучения до 185 нм. Оптическое окно из BK7 – это экономичный выбор для видимого и ближнего инфракрасного диапазона, лазеров малой / средней мощности и других приложений.
|
Особенности: - Изготовлены из высококачественного UVFS и BK7; - Стандартные диаметры ø12,7 мм, ø25,4 и ø50,8 мм; - Выбор угла клина от 0,5° до 3°; - Покрытия, нестандартный материал подложки, размеры доступны по запросу. |
Применения: - Защита от нежелательной обратной связи с лазерным резонатором; - Устранение искажений из-за обратных отражений; - Регулируемое управление пучком; - Выборка пучка. |
Спецификация
|
Параметры |
Значения |
|---|---|
| Материал подложки | BK7, UVFS |
| Рабочий диапазон |
BK7: 350 нм - 2 мкм
UVFS: 185 нм - 2,1 мкм
|
| Чистая апертура | >85% |
| Допуск на диаметр | +0,0/-0,15 мм |
| Допуск на толщину | ±0,25 мм |
| Допуск на клиновидность | ±5 угловых минут |
| Защитные фаски | <0,35 мм при 45° |
| Качество поверхности |
⌀≤25,4 мм: 10-5 S-D
⌀>25,4 мм: 20-10 S-D
|
| Плоскостность поверхности |
⌀≤25,4 мм:<λ/8 при 632,8 нм
⌀>25,4 мм:<λ/5 при 632,8 нм
|
| Покрытия | Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление оптических окон других размеров. По вопросам изготовления других конфигураций компонентов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
