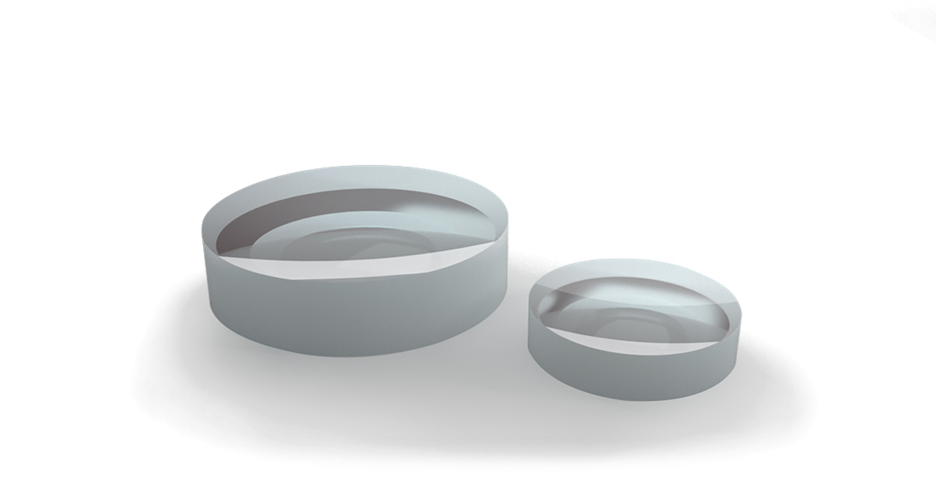

Плоско-вогнутое оптическое окно, материал: UVFS, диаметр: 25,4 мм, толщина по краю: 5 мм, радиус кривизны: -600 мм, Optogama

Описание

Плоско‑вогнутое оптическое окно с артикулом 6261, изготовленное из UVFS (UV‑grade fused silica), сочетает в себе функцию окна и слабой отрицательной оптической поверхности. Диаметр 25.4 мм и толщина по краю 5 мм соответствуют стандартным размерам окон и субстратов для зеркал и других элементов. Радиус кривизны –600 мм указывает на вогнутую поверхность, которая может использоваться для формирования слабого сходящегося или корректирующего фронта волны. UV‑кварцевое стекло обеспечивает широкий спектральный диапазон прозрачности от УФ до ближнего ИК, что делает окно универсальным для лазерных и нелазерных приложений.

Такие плоско‑вогнутые окна используются как субстраты под металлические или диэлектрические покрытия, а также как элементы, вводящие контролируемый оптический путь и небольшую фокусирующую или рассеивающую силу. Высокое качество поверхности и плоскостность по краю обеспечивают низкий уровень рассеивающих дефектов и стабильность формы фронта волны. UVFS как материал обладает низким коэффициентом термического расширения и высокой стойкостью к лазерному повреждению, что важно при работе с импульсными и непрерывными лазерами. Окно может использоваться как элемент в системах, где требуется одновременно защита объёма и небольшая коррекция оптической схемы.

Характеристики

Диаметр окна 6261 составляет 25.4 мм, толщина по краю – около 5 мм, а вогнутая поверхность имеет радиус кривизны –600 мм. Субстрат изготовлен из UV‑grade fused silica, обеспечивающего высокую прозрачность в диапазоне примерно 185 нм – 2.1 мкм для не покрытых окон. Стандартные параметры качества для таких окон включают апертуру более 85% от полного диаметра, допуски на размеры по диаметру и толщине, а также требования по плоскостности и качеству поверхности (например, 40‑20 или 20‑10 scratch‑dig). Параллельность и точность радиуса кривизны контролируются так, чтобы обеспечивать воспроизводимую оптическую силу и минимальный клин между поверхностями.

UVFS материал обладает малым коэффициентом теплового расширения и хорошей стойкостью к лазерным нагрузкам, что позволяет использовать окно в системах с высокой средней или пиковой мощностью. Возможны варианты с отражающими или просветляющими покрытиями, адаптированными под конкретные длины волн. Стандартные спецификации для подобных окон включают допуски по толщине порядка ±1 мм, по диаметру – до −0.15 мм, и заданные значения плоскостности и волновой аберрации (например, λ/8–λ/10 на длине волны 632.8 нм). Эти параметры делают элемент пригодным для точных оптических систем, где важно минимизировать искажения фронта волны.

Отрасли применения

Плоско‑вогнутые UVFS окна используются как субстраты для металлических зеркал, высокоточных отражателей и специальных фильтров в лазерных системах. Они применяются в системах формирования и коррекции пучка, где слабая кривизна поверхности позволяет компенсировать аберрации или задавать нужный радиус кривизны волнового фронта. Такие элементы востребованы в спектроскопии, интерферометрии и метрологии, где необходимы высококачественные субстраты с контролируемой геометрией.

В прикладной фотонике UVFS окна служат входными или выходными окнами для лазерных камер, герметичных объёмов и вакуумных систем. Широкий спектральный диапазон прозрачности позволяет использовать их в УФ‑лазерной обработке, измерительных установках и системах диагностики. Диаметр 25.4 мм и стандартная механическая обработка делают окно совместимым с типовыми держателями и оптомеханическими компонентами. Таким образом, элемент 6261 является универсальным высококачественным субстратом и оптическим окном для широкого спектра задач от научной оптики до индустриальных лазерных применений.
